专利号: 2019109461398
申请人: 广东石油化工学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

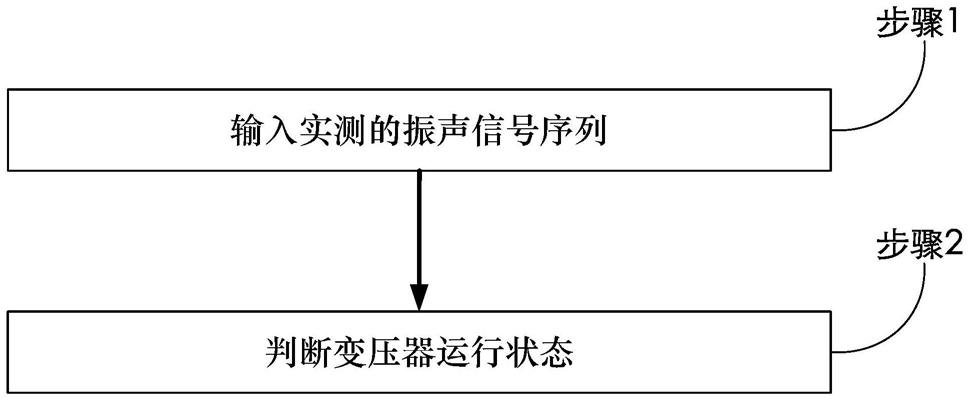

1.一种利用字符间距的变压器运行状态振声检测方法,其特征在于,包括:步骤1,输入实测的振声信号序列S;

步骤2,根据字符间距性质判断变压器运行状态。具体为:如果第K个窗口字符间距HK满足判断条件|HK|≥e0,则在所述信号序列S的第K点处,变压器处于非正常运行状态;否则,变压器处于正常运行状态。其中,e0为运行状态判断阈值。

2.根据权利要求1所述的方法,其特征在于,所述步骤2之前,所述方法还包括:步骤3,计算所述第K个窗口字符间距HK和所述运行状态判断阈值e0。

3.根据权利要求2所述的方法,其特征在于,所述步骤3包括:步骤301,生成第n个信号一阶差分序列 具体为:其中:

所述第n个信号一阶差分序列[n=1,2,…,N]Sn:所述信号序列S中的第n个元素S=[S1,S2,…,SN]:所述信号序列,长度为N如果元素Sj的下标j>N,则Sj=0。

步骤302,生成第n个信号二阶差分序列 具体为:其中:

所述第n个信号二阶差分序列[n=1,2,…,N]如果元素Sj的下标j>N,则Sj=0。

步骤303,计算第n个信号特征矢量En,具体为:其中:

[En]i:所述第n个信号特征矢量En的第i个元素[i=1,2,…,n]所述第n个信号一阶差分序列 的第i个元素所述第n个信号二阶差分序列 的第i个元素步骤304,求取所述第K个窗口字符间距HK,具体为:其中:

矩阵[EK]TEK的第m个特征矢量按照特征值由大到小的顺序排列步骤305,求取所述运行状态判断阈值e0,具体为:其中:

所述第n个信号一次差分序列 的均值所述第n个信号二次差分序列 的均值均值序列 的均值

均值序列 的均值

均值序列 的均方差

均值序列 的均方差

均值序列 的最大值

均值序列 的最大值。

4.一种利用字符间距的变压器运行状态振声检测系统,其特征在于,包括:获取模块,输入实测的振声信号序列S;

判断模块,根据字符间距性质判断变压器运行状态。具体为:如果第K个窗口字符间距HK满足判断条件|HK|≥e0,则在所述信号序列S的第K点处,变压器处于非正常运行状态;否则,变压器处于正常运行状态。其中,e0为运行状态判断阈值。

5.根据权利要求4所述的系统,其特征在于,还包括:计算模块,计算所述第K个窗口字符间距HK和所述运行状态判断阈值e0。
