专利号: 2019109448389
申请人: 北方民族大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

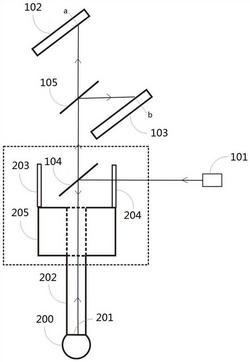

1.一种激光扫描精密测头装置,包括测量组件,所述测量组件包括测球和测杆,其特征在于:所述测杆为空心测杆,所述测球设置于所述空心测杆的一端,且所述测球与所述空心测杆连接的球面设置有激光反射平面,所述激光反射平面位于所述空心测杆的内部;

所述一种激光扫描精密测头装置还包括:

激光源,用于发射激光束;

分光镜,所述分光镜包括倾斜设置于所述空心测杆另一端的第一分光镜、与第一分光镜平行且设置于第一分光镜远离所述空心测杆一侧的第二分光镜;所述第一分光镜用于将激光源发射的激光束反射至激光反射平面,以及将激光反射平面反射的激光束透射至第二分光镜,所述第二分光镜用于将第一分光镜透射的激光束反射至第二光电探测器,以及透射至第一光电探测器;

光电探测器,所述光电探测器包括与所述第二分光镜平行且设置于第二分光镜一侧的第一光电探测器、与第一光电探测器平行且设置于第二分光镜另一侧的第二光电探测器;

所述第一光电探测器用于接收第二分光镜透射的激光束,所述第二光电探测器用于接收第二分光镜反射的激光束;

处理器,用于根据所述第一光电探测器、第二光电探测器所接收到的激光束的位置变化值,得到所述测球的位移量和所述空心测杆的形变量。

2.根据权利要求1所述的一种激光扫描精密测头装置,其特征在于:所述第一分光镜相对于激光反射平面的倾斜角度为45°。

3.根据权利要求1所述的一种激光扫描精密测头装置,其特征在于:还包括支撑座,所述支撑座的中部设置有通孔,且该通孔的直径大小与所述空心测杆的外径大小相同,所述支撑座设置于空心测杆远离测球的一端,且空心测杆穿过支撑座的通孔。

4.根据权利要求3所述的一种激光扫描精密测头装置,其特征在于:还包括簧片,所述簧片设置于支撑座的边缘,且与空心测杆平行;所述簧片上设置有通光孔。

5.根据权利要求4所述的一种激光扫描精密测头装置,其特征在于:所述簧片包括第一簧片、第二簧片,所述第一簧片、第二簧片均设置于支撑座的边缘,且第一簧片和第二簧片连接线的中点为所述支撑座的中心。

6.根据权利要求4-5任一项所述的一种激光扫描精密测头装置,其特征在于:还包括壳体,所述支撑座、簧片、第一分光镜设置于壳体内,且所述簧片远离支撑座的一端与壳体固定连接。

7.根据权利要求6所述的一种激光扫描精密测头装置,其特征在于:所述壳体内设置有黑色吸光材料。

8.根据权利要求6所述的一种激光扫描精密测头装置,其特征在于:所述第一分光镜相对固定于所述空心测杆。

9.根据权利要求1-5任一项所述的一种激光扫描精密测头装置,其特征在于:所述第一光电探测器和第二光电探测器均为位置敏感探测器。

10.根据权力要求1-5任一项所述的一种激光扫描精密测头装置,其特征在于:所述支撑座设置在导向槽内,使得支撑座仅能在导向槽限定方向上移动。
