专利号: 2019109433792
申请人: 河南大学
专利类型:发明专利
专利状态:已下证
专利领域: 用于实现物理或化学工艺过程的离心装置或离心机
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种分离环境土壤及沉积物中微塑料的富集装置,其特征在于,包括浮选装置,离心装置,再浮选装置和微塑料分离富集装置;

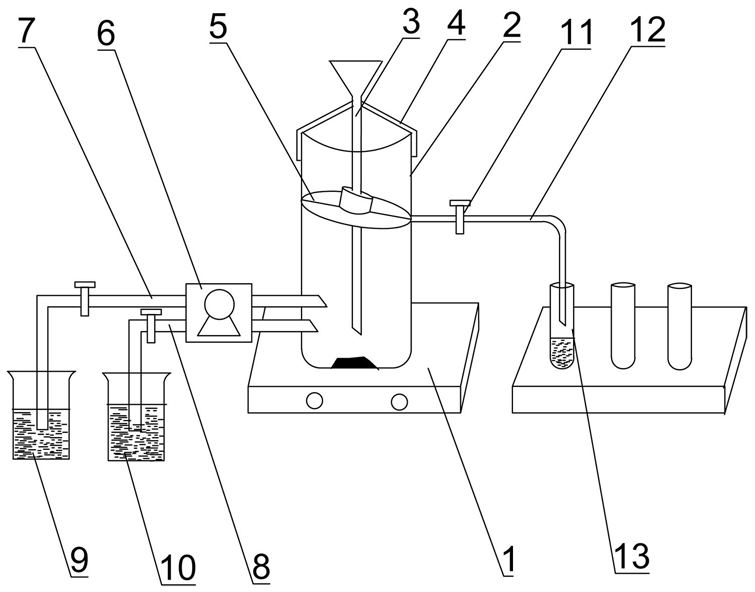

所述浮选装置包括搅拌器(1)、样品瓶(2)、一号储液罐(9)和二号储液罐(10),所述样品瓶(2)放置在搅拌器(1)上、内部设置有溢流装置(5),所述一号储液罐(9)和二号储液罐(10)分别通过一号进液管(7)和二号进液管(8)与样品瓶(2)连接,所述样品瓶(2)上设置有出液口,出液口通过出液管(12)连接离心管(13);

所述再浮选装置包括反应瓶(14)、三号储液灌(18)、四号储液罐(19),所述反应瓶(14)中从下往上依次设置有斜板(15)、离心管支架(16)和漏液装置(17),所述三号储液罐(18)和四号储液灌(19)分别通过三号进液管(20)和四号进液管(21)与反应瓶(14)连接;

所述微塑料分离富集装置包括布氏漏斗(22)、抽滤瓶(23)、真空泵(25)和培养皿,所述抽滤瓶(23)与真空泵(25)通过抽滤管(24)连接。

2.根据权利要求1所述的一种分离环境土壤及沉积物中微塑料的富集装置,其特征在于,所述样品瓶(2)上还设置有漏斗(3),所述漏斗(3)通过支撑架(4)固定在样品瓶(2)上。

3.根据权利要求1所述的一种分离环境土壤及沉积物中微塑料的富集装置,其特征在于,所述溢流装置(5)由一个带有圆孔的圆形底板(51)和空心圆柱(52)组合而成,所述圆形底板(51)与水平面的夹角为5~15°,出液口设置在圆形底板(51)低的一侧。

4.根据权利要求1所述的一种分离环境土壤及沉积物中微塑料的富集装置,其特征在于,所述一号进液管(7)和二号进液管(8)、三号进液管(20)和四号进液管(21)上均设置有蠕动泵(6),所述出液管(12)、一号进液管(7)、二号进液管(8)、三号进液管(20)和四号进液管(21)上设置有开关(11),所述抽滤管(24)上设置有气体流量计(26)。

5.根据权利要求1所述的一种分离环境土壤及沉积物中微塑料的富集装置,其特征在于,所述离心管支架(16)为多根横棒与多根竖棒水平交叉粘接在所述反应瓶(14)内部,形成多个方框的结构。

6.根据权利要求1所述的一种分离环境土壤及沉积物中微塑料的富集装置,其特征在于,所述斜板(15)与反应瓶(14)密封粘接,且与水平面的夹角为5~15°,所述反应瓶(14)的出口设置在斜板(15)与反应瓶内部(14)的最低连接处。

7.根据权利要求5所述的一种分离环境土壤及沉积物中微塑料的富集装置,其特征在于,所述漏液装置(17)由漏液板(171)、玻璃管(172)和固定连接在漏液板(171)上的挂钩(173)组成,所述挂钩的数量至少为两个,所述漏液板(171)上设置有多个圆孔,圆孔与玻璃管(172)固定连接,所述圆孔的数量和位置与离心管支架(16)上的方框一一对应,所述玻璃管(172)的直径小于离心管(13)。

8.根据权利要求1所述的一种分离环境土壤及沉积物中微塑料的富集装置,其特征在于,所述搅拌器(1)为磁力搅拌器,所述离心管(13)的规格为100mL。

9.根据权利要求1所述的一种分离环境土壤及沉积物中微塑料的富集装置,其特征在于,所述一号储液罐(9)中为消解液,所述消解液为质量百分比为30%的H2O2溶液,二号储液罐(10)和三号储液罐(18)中均为浮选溶液、由饱和NaCl溶液和饱和NaI溶液按体积比为1:1混合而成,所述四号储液罐(19)中为清洗溶液,所述清洗溶液为二次水。
