专利号: 201910932455X
申请人: 吉林化工学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-06-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

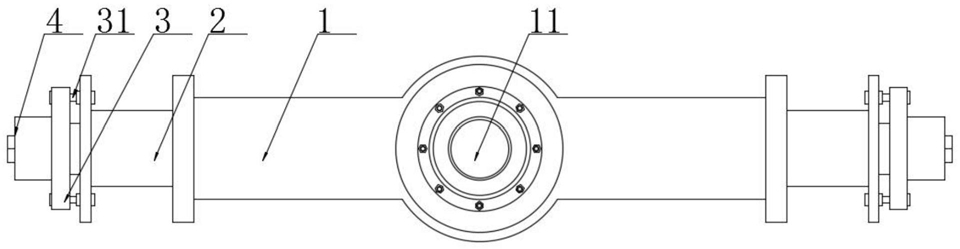

1.一种车用轻量化电驱动桥总成,包括主体(1),其特征在于:所述(1)的前端固定安装有电机(11),所述主体(1)的两端固定安装有两根侧轴(2),两根所述侧轴(2)呈对称排列,所述侧轴(2)的一端固定安装有固定盘(3),所述固定盘(3)的一侧固定安装有固定轴(4),所述侧轴(2)的内部设置有活动轴(21),所述侧轴(2)与活动轴(21)活动连接,所述活动轴(21)的内部设置有内轴(22),所述内轴(22)的外表面套设有第一弹簧(23),所述固定盘(3)的一侧设置有若干个固定杆(31),若干个所述固定杆(31)呈环形排列,所述固定盘(3)与固定杆(31)活动连接,所述固定杆(31)的一端固定安装有卡盘(32),所述固定杆(31)的一端设置有固定钮(33),所述固定钮(33)的外表面固定安装有两块卡块(34),所述卡盘(32)的内壁开设有滑槽(35),所述卡盘(32)的内壁位于滑槽(35)的一侧开设有竖槽(36),将主体(1)的两端与车轮进行连接时,先将固定盘(3)一侧的固定杆(31)转动,通过固定杆(31)带动一侧卡盘(32),使固定钮(33)两侧的卡块(34)在滑槽(35)内滑动,直到将卡块(34)滑动到竖槽(36)内,这时,侧轴(2)内的第一弹簧(23)会将活动轴(21)向一侧推动,将活动轴(21)一端的固定盘(3)向一侧推出,从而使主体两端的固定轴(4)向两侧展开,将固定轴(4)从汽车内向两侧推出。

2.根据权利要求1所述的一种车用轻量化电驱动桥总成,其特征在于:所述固定轴(4)的内部设置有连接杆(41),所述固定轴(4)与连接杆(41)活动连接。

3.根据权利要求1所述的一种车用轻量化电驱动桥总成,其特征在于:所述内轴(22)的一端与连接杆(41)固定连接,所述主体(1)的内部固定安装有减速机。
