专利号: 2019109297374
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

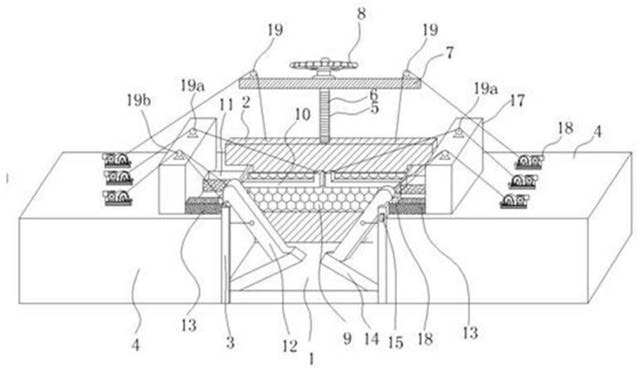

1.一种河道修防工程用河道防汛装置,包括:

基座(1),所述基座(1)内设置有轨道(1a)和限位块(1b),所述轨道(1a)倾斜设置,所述限位块(1b)位于轨道(1a)上;

闸墩(3),所述闸墩(3)设置于河道两侧,所述闸墩(3)位于基座(1)的上方;

闸门(2),所述闸门(2)设置于闸墩(3)之间,所述闸门(2)用于控制河道水体流通,所述闸门(2)的顶部中间设置有支杆(5),所述支杆(5)上连接有固定架(7),所述支杆(5)与固定架(7)螺纹连接,所述固定架(7)位于闸墩(3)的上方;

淤泥处理机构(12),所述淤泥处理机构(12)设置在闸墩(3)上,两个所述淤泥处理机构(12)相对设置;所述淤泥处理机构(12),包括:水泵(16)、皮带轮(12a)、弧形板(12b)、凸块(12c)、滚轮(12d),所述水泵(16)与外壳(12e)的上端相连,所述水泵(16)位于闸墩(3)上方;所述皮带轮(12a)的轴与外壳(12e)的内侧相连;所述弧形板(12b)连接在皮带轮(12a)的外表面上;所述凸块(12c)设置在外壳(12e)的外表面上;所述滚轮(12d)设置于外壳的底部;

淤泥处理池(13),所述淤泥处理池(13)位于水泵(16)的下方,且淤泥处理池(13)的上端与外壳(12e)上端开口处相连,所述淤泥处理池(13)一端与闸墩(3)相连。

2.根据权利要求1所述的一种河道修防工程用河道防汛装置,其特征在于,所述滑轮(19)设置在固定架(7)的两端,所述闸门(2)顶部两端对称连接有钢索,所述钢索穿过固定架(7)通过滑轮(19)与卷扬机(18)相连,所述卷扬机(18)设置在地面(4)上方。

3.根据权利要求1所述的一种河道修防工程用河道防汛装置,其特征在于,所述闸墩(3)之间设置有圆柱形滚筒(10a),所述圆柱形滚筒(10a)套设有两个活动件(10b),两个所述活动件(10b)均与L型板(10)的一端一体相连,且圆柱形滚筒(10a)不与L型板(10)相连,所述L型板(10)的另一端为突起部,所述突起部的上表面连接有钢索,所述钢索通过滑轮二(19a)与卷扬机(18)相连,所述卷扬机(18)设置在地面(4)上,所述地面(4)上设置有工作台(17),所述滑轮二(19a)位于工作台(17)的上表面。

4.根据权利要求1所述的一种河道修防工程用河道防汛装置,其特征在于,所述外壳(12e)的外表面设置有凸块(12c),所述凸块(12c)上连接有钢索,所述钢索穿过滑轮三(19b)与卷扬机(18)相连,所述滑轮三(19b)设置在工作台(17)上,所述卷扬机(18)位于地面上;

所述外壳(12e)底部设置有滚轮(12d),所述滚轮(12d)位于基座(1)内,所述滚轮(12d)与轨道(1a)配合连接,所述轨道(1a)两端设置有限位块(1b)。

5.根据权利要求1所述的一种河道修防工程用河道防汛装置,其特征在于,所述闸墩(3)前端设置有水位传感器(15)。

6.根据权利要求1所述的一种河道修防工程用河道防汛装置,其特征在于,所述闸墩(3)之间设置有挡板(9),所述挡板(9)上设置有滤网。

7.根据权利要求1所述的一种河道修防工程用河道防汛装置,其特征在于,所述外壳(12e)的底端侧面与淤泥挡板(14)的活动相连,所述淤泥挡板(14)的另一端与闸墩(3)的前端内侧活动相连。

8.根据权利要求1所述的一种河道修防工程用河道防汛装置,其特征在于,所述固定架(7)的上端设置有手轮(8)。
