专利号: 2019109253605
申请人: 泗县东方塑料有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 纸品制作;纸的加工
更新日期:2025-04-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

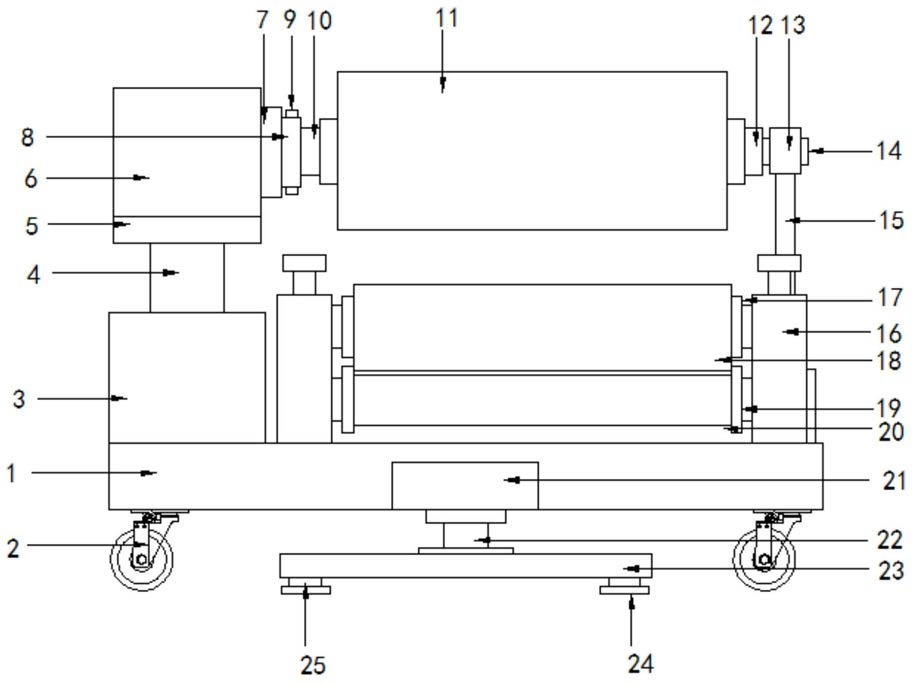

1.一种生产编织袋用上料架,其特征在于:包括:底座(1),所述底座(1)上部设有升降器(3)且升降器(3)通过螺栓与底座(1)固定连接,所述升降器(3)上部设有伸缩杆(4)且伸缩杆(4)与升降器(3)的动力输出端相连接,所述伸缩杆(4)上部设有固定板(5)且固定板(5)上部设有第一电机(6),所述第一电机(6)的动力输出端设有驱动轴(7)却驱动轴(7)侧面设有固定架(8),所述固定架(8)内部设有支撑柱(10)且支撑柱(10)插接在固定架(8)内部,所述支撑柱(10)表面设有放卷轮(11)且放卷轮(11)插接在支撑柱(10)外部,所述支撑柱(10)右侧设有备用轴(14)且备用轴(14)外部套接有套筒(13),所述套筒(13)下部设有支撑杆(15)且支撑杆(15)与底座(1)之间相连接,所述支撑柱(10)四周设有弹簧(26)且弹簧(26)与支撑柱(10)之间焊接固定,所述弹簧(26)外部设有弧形板(27)且弧形板(27)通过螺栓与弹簧(26)固定连接并与放卷轮(11)内部的安装孔相接触,所述升降器(3)侧面设有壳体(16)且壳体(16)内部底部设有第三电机(32)且第三电机(32)右侧设有第二辊轴(19),所述第二辊轴(19)与第三电机(32)的动力输出端相连接,所述第三电机(32)上部设有螺杆(29)且螺杆(29)上部设有调节杆(28),所述螺杆(29)表面设有第一滑动块(30)且第一滑动块(30)表面安装有第二电机(31),所述第二电机(31)右侧设有第一辊轴(17)且第一辊轴(17)与第二电机(31)的动力输出端相连接,所述底座(1)底部设有万向轮(2)且万向轮(2)通过螺栓与底座(1)固定,所述底座(1)内中部设有液压器(21)且液压器(21)下部设有驱动杆(22),所述驱动杆(22)下部设有支撑板(23)且支撑板(23)与驱动杆(22)之间通过螺栓固定。

2.根据权利要求1所述的一种生产编织袋用上料架,其特征在于:所述第一辊轴(17)外部设有凸块(18)且第二辊轴(19)内部设有凹槽(20),所述凸块(18)与凹槽(20)之间相互嵌合。

3.根据权利要求1所述的一种生产编织袋用上料架,其特征在于:所述固定架(8)外部设有锁紧件(9)且锁紧件(9)与固定架(8)之间转动并与支撑柱(10)之间相互接触。

4.根据权利要求1所述的一种生产编织袋用上料架,其特征在于:所述支撑柱(10)外部设置有四组弹簧(26)和四组弧形板(27),四组所述弧形板(27)之间形成圆形结构与放卷轮(11)内部安装孔之间相贴合。

5.根据权利要求1所述的一种生产编织袋用上料架,其特征在于:所述支撑板(23)底部设有弹性块(24)且弹性块(24)下部设有底板(25),所述底板(25)通过弹性块(24)与支撑板(23)之间伸缩连接。

6.根据权利要求1所述的一种生产编织袋用上料架,其特征在于:所述支撑柱(10)右侧设有卡环(12)且卡环(12)与支撑柱(10)之间螺纹连接,所述卡块与放卷轮(11)之间相互接触。

7.根据权利要求1所述的一种生产编织袋用上料架,其特征在于:所述螺杆(29)两侧设有限位杆(33)且限位杆(33)贯穿滑动块(30)与壳体(16)和第三电机(32)之间固接。
