1.一种制备MXene/天然橡胶柔性复合薄膜的方法，其特征在于：包括如下步骤：

1）取0.5 g Ti3AlC2和0.5 g氟化锂置于塑料烧杯中，加入12 mL浓度为9 mol/L的盐酸，

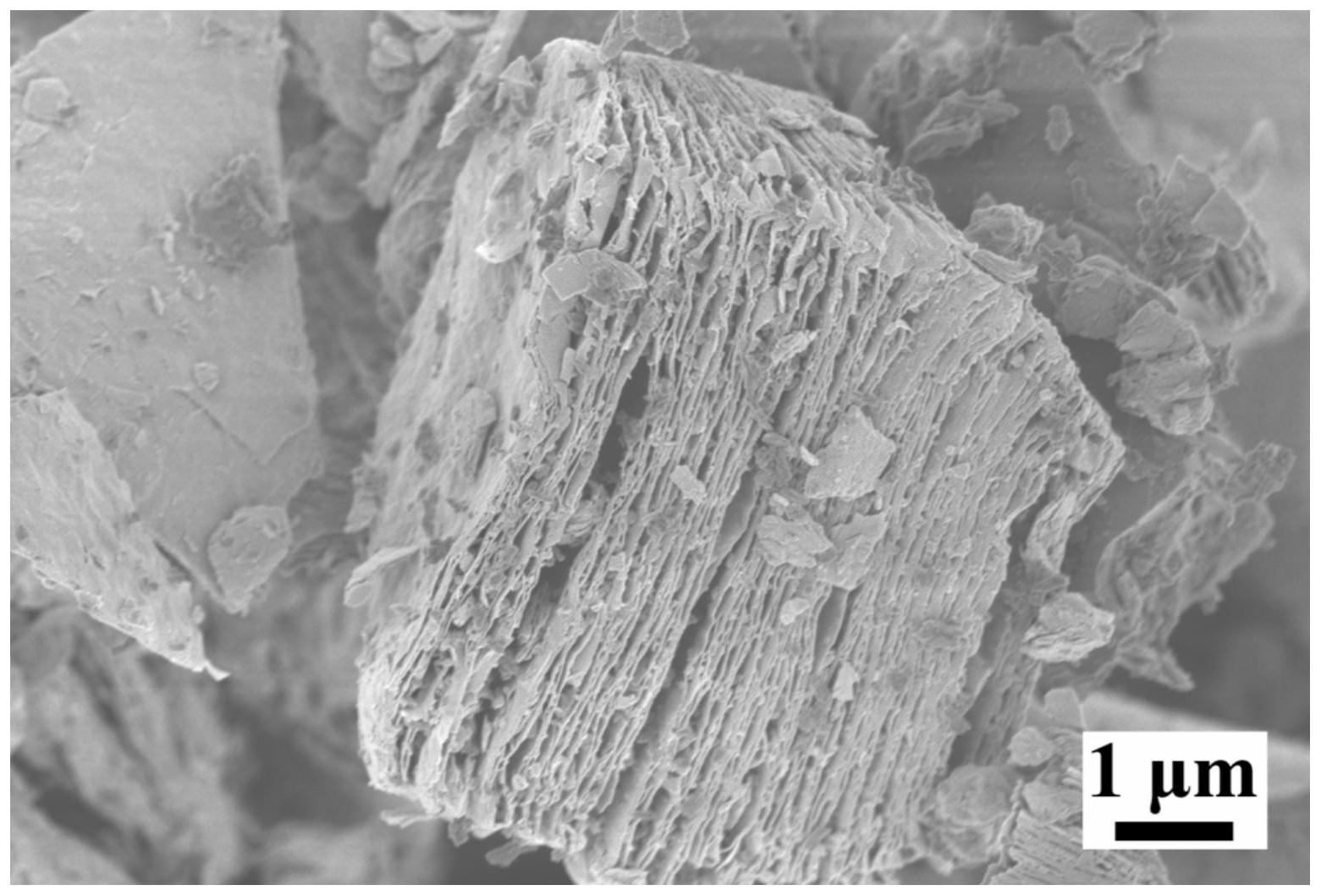

40 ℃下搅拌反应48 h，搅拌速度为500 rpm，反应结束后经反复离心、洗涤至pH为7，干燥后得到Ti3C2沉淀；

2）取步骤1）中得到的Ti3C2沉淀0.2 g，分散在50 mL去离子水中，在2 ℃下超声50 min，超声功率为200 W，然后在5000 rpm下离心15 min，除去沉淀物，取上清液，得到Ti3C2纳米片悬浮液；

3）将步骤2）中得到的Ti3C2配制成2 mg/mL的悬浮液，将天然橡胶配制成2 mg/mL的乳液，按照Ti3C2纳米片悬浮液和天然橡胶乳液体积比6：4配制成混合溶液，在2 ℃下超声20 min，超声功率为200 W，取30 mL混合溶液用微孔滤膜进行抽滤，然后在60 ℃下干燥3 h，即得到Ti3C2/天然橡胶柔性复合薄膜。
