专利号: 2019108916790
申请人: 安徽晟源环保新型材料有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 小原皮;大原皮;毛皮;皮革
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

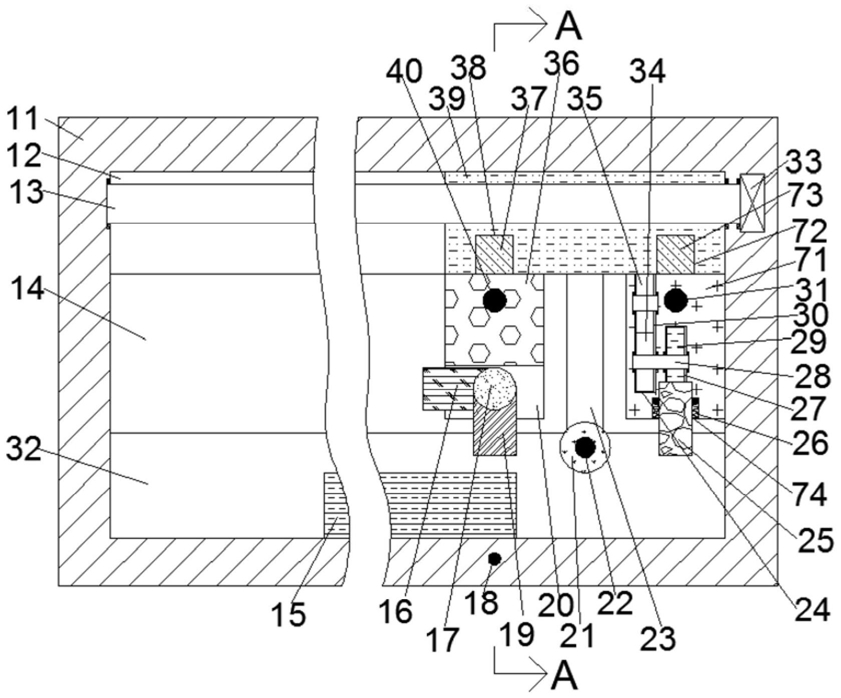

1.一种皮革表面打光装置,包括装置主体、设置于所述装置主体内的清洁装置、设置于所述装置主体内的捶打装置以及设置于所述装置主体内的固定装置,所述装置主体内前后贯通的设置有移动腔,所述移动腔内滑动的设置有移动块,所述移动块内固定设置有动力机构,所述动力机构通过动力连接有所述清洁装置以及所述捶打装置,所述清洁装置与所述捶打装置同步工作,所述移动腔的下侧内壁内相连通的设置有工作腔,所述工作腔的下侧内壁上固定连接有工作台,所述固定装置设置于所述工作台前后侧内壁内且用手动操作,将皮革放入工作腔内的工作台上手动操作固定装置使皮革固定,启动动力机构,移动块向左移动一定距离后,同时清洁装置在皮革上向后移动,清洁装置内气体清洁头启动,对皮革进行喷气清洁,在移动到后极限位置时,清洁装置内切换装置呗带动将下端的气体清洁头转换成涂液清洁头且开始向前移动,所述涂液清洁头对皮革喷涂特定液体使皮革可更好的进行接下来的处理,移动块向左移动一定距离,期间滚轮对皮革进行滚压,然后捶打装置移动到清洁处理过的皮革上方,动力机构带动锤块沿皮革向后向前来回捶打,移动块向左移动到左极限位置,完成对皮革的打光,然后在手动解锁固定装置。

2.根据权利要求1所述的一种皮革表面打光装置,其特征在于:所述清洁装置包括前后贯通设置与所述装置主体内的移动腔,所述移动腔内可滑动的设置有移动块,所述移动块内固定设置有第一电机,所述电机第一电机动力配合连接有第一转轴,所述第一电机的下侧内壁内设置有第一转腔,所述第一转轴的下端延伸通入所述第一转腔内并固定连接有第一锥齿轮,所述第一转腔内设置有与所述第一锥齿轮相啮合的第二锥齿轮,所述第二锥齿轮固定连接有第二转轴第六转轴,所述移动块内设置有开口向下的清洁腔,所述第二转轴第六转轴的前端延伸通入所述清洁腔内并通过轴承转动配合连接与所述清洁腔的前侧内壁上,所述清洁腔内可滑动的设置有与所述第二转轴第六转轴螺纹配合连接的清洁滑块,所述清洁腔的上侧内壁内相连通的设置有清洁导滑腔,所述清洁导滑腔内可滑动的设置有与所述清洁滑块固定连接的清洁导滑块,所述清洁滑块内设置有左右贯通且开口向下的切换腔,所述切换腔内可转动的上设置有切换转轴,所述切换腔内所述切换转轴上固定连接有互成九十度的气体清洁头以及涂液清洁头,所述切换转轴内移动块内设置有切换装置。

3.根据权利要求2所述的一种皮革表面打光装置,其特征在于:所述切换装置包括前后对称的设置于所述切换转轴内的花键腔,所述花键腔内可滑动的设置有与所述花键腔花键配合的花键块,对称的所述花键块相互靠近的一端与对称的所述花键腔相互靠近的一侧内壁内相连通的设置有顶压弹簧,所述花键块远离所述切换腔的一端设置有开口远离所述切换腔的锥齿凹槽,所述清洁腔的前后侧内壁内对称设置有第二转腔,所述第二转腔内可转动的设置有第三锥齿轮,所述第三锥齿轮固定连接有第三转轴,所述第三转轴的靠近所述清洁腔的一端延伸通入所述清洁腔内并固定连接有可与所述锥齿凹槽相啮合的第四锥齿轮,所述第二转腔内设置有与所述第三锥齿轮相啮合的第五锥齿轮,所述第五锥齿轮固定连接有第四转轴,所述第二转腔的上侧内壁内设置有与所述清洁腔相连通且开口向外的滑腔,所述第四转轴的上端延伸通入所述滑腔内并固定连接有棘轮,所述清洁滑块的左右端对称的固定连接有可在所述滑腔内左右滑动且可与所述棘轮单向啮合的棘齿齿条。

4.根据权利要求1所述的一种皮革表面打光装置,其特征在于:所述捶打装置包括设置于所述清洁导滑腔的右侧内壁内的捶打导滑腔,所述捶打导滑腔内可滑动的设置有捶打导滑块,所述第一转腔内设置有与所述第一锥齿轮以及所述第二锥齿轮相啮合的第六锥齿轮,所述第六锥齿轮固定连接有第五转轴,所述第五转轴的右端延伸通入所述移动块内并通过一对锥齿轮转动连接有第六转轴,所述第六转轴的后端延伸通入所述清洁腔内并通过轴承转动配合连接与所述清洁腔的后侧内壁上,所述清洁腔内滑动的设置有与所述捶打导滑块固定连接且与所述第六转轴螺纹配合连接的捶打滑块,所述捶打滑块内设置有开口向上的第三转腔,所述第三转腔内可转动的设置有与所述移动块的下端相啮合的被动轮,所述第三转腔内设置有与所述被动轮相啮合的导动齿轮,所述导动齿轮固定连接有第七转轴,所述第三转腔的右侧内壁内设置有第四转腔,所述第四转腔的下侧内壁内相连通的设置有开口向下的捶打腔,所述第七转轴的右端延伸通入所述第三转腔内并固定连接有凸轮,所述捶打腔内可滑动的设置有锤块,所述锤块的左右端对称的固定连接有复位装置。

5.根据权利要求1所述的一种皮革表面打光装置,其特征在于:所述固定装置包括相连通的设置于所述移动腔的下侧内壁内的工作腔,所述工作腔的下侧内壁上固定连接有工作台所述工作腔的前后侧内壁内对称的设置有第五转腔,所述第五转腔内可转动的设置有内螺纹齿轮,所述内螺纹齿轮通过螺纹配合连接有固定轴,所述第五转腔的下侧内壁内可转动的设置有皮带齿轮,所述皮带齿轮固定连接有第八转轴,所述第五转腔内所述内螺纹齿轮与所述皮带齿轮之间绕设有皮带,所述第八转轴的前端延伸通出所述装置主体外侧并固定连接有转动把手。

6.根据权利要求1所述的一种皮革表面打光装置,其特征在于:所述动力机构包括固定设置于所述移动腔的右侧内壁内的第二电机,所述第二电机的左端动力配合连接有第九转轴,所述第九转轴的左端延伸通入所述移动腔的左端并通过轴承转动配合连接于所述移动腔的左侧内壁上,所述第九转轴与所述移动块通过螺纹配合连接,所述第九转轴的后侧设置有与所述移动块滑动配合连接的导滑杆。

7.根据权利要求1所述的一种皮革表面打光装置,其特征在于:所述移动块的下端固定连接有前后对称的固定杆,所述固定杆之间通过轴承转动配合有第十转轴,所述第十转轴上固定连接有滚筒。
