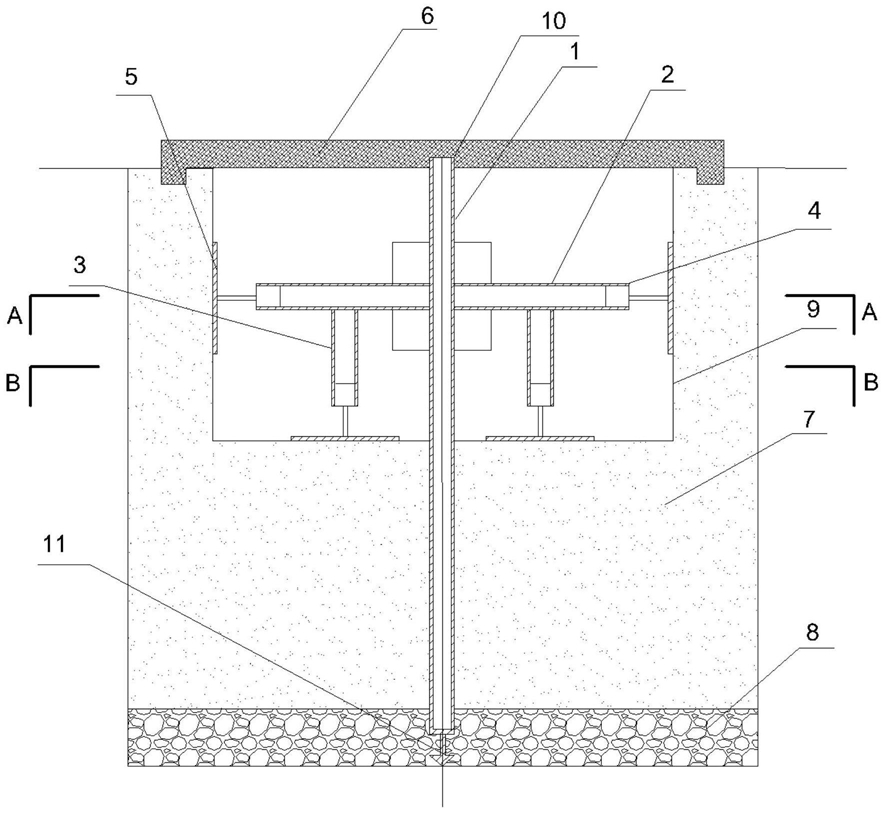

1.一种冻胀土体位移检测装置,其特征是,它包括:立柱,四个水平支撑体,四个竖向支撑体,八个位移传感器,八个支撑板和顶盖,在立柱上均布固连有四个水平支撑体,在四个水平支撑体的外伸端均固连有位移传感器,在四个水平支撑体上均固连有竖向支撑体,在竖向支撑体的下端均固连有位移传感器,位移传感器的探杆端均固连有支撑平板。
2.根据权利要求1所述的一种冻胀土体位移检测装置,其特征是,在所述立柱的底端设置锚锥。
3.根据权利要求1所述的一种冻胀土体位移检测装置,其特征是,它的安装方法包括以下步骤:
1)查阅地质资料,获得土壤未冻层的深度,在冻土层开设适于放置冻胀土体位移检测装置的方形坑洞,方形坑洞的深度视冻土层确定,方形坑洞的宽度根据位移传感器的安装尺寸,立柱的直径和水平支撑体的长度确定;
2)冻胀土体位移检测装置的立柱通过其底端的锚锥稳固于方形坑洞底部的非冻土层内;八个位移传感器探杆端固连的支撑平板与方形坑洞的相应表面紧密接触;立柱上端面相对于地面高出5-8厘米,在位于方形坑洞顶部的地面上设置顶盖,立柱的上端插固在顶盖的中间圆形凹槽内;
3)将八个位移传感器通过连接线路与后台观测装置连接。
