专利号: 201910861576X
申请人: 福建泉州业德弗科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-12-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

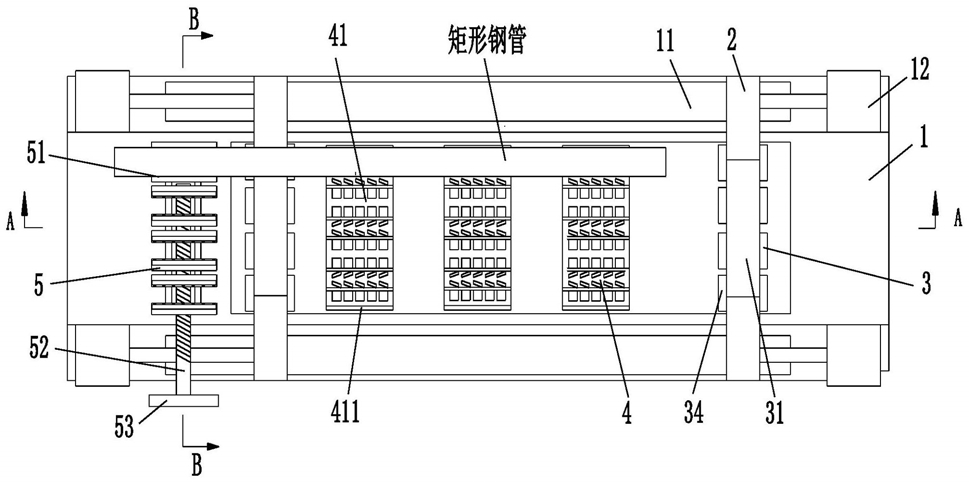

1.一种多个矩形钢管同步切割用固定夹具,包括工作台(1)、龙门架(2)、压紧装置(3)、承托装置(4)和夹紧装置(5),其特征在于:所述的工作台(1)的左右两侧通过滑动方式对称设置有龙门架(2),龙门架(2)上通过滑动方式设置有压紧装置(3),工作台(1)的中部开设有矩形通槽,矩形通槽内从左向右依次设置有承托装置(4),工作台(1)的上端面左侧设置有夹紧装置(5),且夹紧装置(5)位于工作台(1)左侧龙门架(2)的左侧;

所述的压紧装置(3)包括压紧气缸(31)、推板(32)、推杆(33)和压块(34),压紧气缸(31)的下端通过滑动配合方式安装在龙门架(2)的上端面上,压紧气缸(31)的下端与推板(32)相连,推板(32)的下端面上从前往后等距离安装有推杆(33),推杆(33)下端安装有压块(34);

所述的承托装置(4)包括承托台(41)、伸缩钢管(42)、电动推杆(43)、底座(44)和电动滑块(45),承托台(41)的下端面前后对称安装有伸缩钢管(42),伸缩钢管(42)下端与底座(44)固定连接,承托台(41)的下端面中部通过电动推杆(43)与底座(44)相连,底座(44)的下端前后两侧对称安装有电动滑块(45),电动滑块(45)通过滑动配合方式安装在工作台(1)的下端;

所述的夹紧装置(51)包括夹紧座(51)、丝杠(52)和摇轮(53),工作台(1)上端面左侧从前往后依次设置有夹紧座(51),夹紧座(51)为L型结构,夹紧座(51)的侧面下端开设有圆形通孔,圆形通孔通过螺纹配合方式与丝杠(52)相连,丝杠(52)的前端安装有摇轮(53);

所述的夹紧座(51)包括固定座(511)、活动座(512)、伸缩弹簧(513)、伸缩压板(514)和夹紧滑块(515),固定座(511)通过螺钉螺栓安装在工作台(1)上,固定座(511)和活动座(512)的上端均开设有矩形凹槽,伸缩弹簧(513)一端与矩形凹槽的内侧壁相连,伸缩弹簧(513)的另一端与伸缩压板(514)内侧相连,活动座(512)的下端安装有夹紧滑块(515),夹紧滑块(515)通过滑动配合方式安装在工作台(1)上。

2.根据权利要求1所述的一种多个矩形钢管同步切割用固定夹具,其特征在于:所述压块(34)的下端表面设置有海绵层。

3.根据权利要求1所述的一种多个矩形钢管同步切割用固定夹具,其特征在于:所述的固定座(511)和活动座(512)的内凹端面上从左向右等距离设置滚珠。

4.根据权利要求1所述的一种多个矩形钢管同步切割用固定夹具,其特征在于:所述的伸缩板(53)的外侧为圆弧状结构。

5.根据权利要求1所述的一种多个矩形钢管同步切割用固定夹具,其特征在于:所述的固定座(511)和活动座(512)的内侧表面上均设置有橡胶层。

6.根据权利要求1所述的一种多个矩形钢管同步切割用固定夹具,其特征在于:所述的工作台(1)包括滑动轨道(11)和推动气缸(12),滑动轨道(11)安装在工作台(1)的下端,工作台(1)前后两侧对称安装有推动气缸(12),推动气缸(12)的推动杆与龙门架(2)的外侧面相连。

7.根据权利要求1所述的一种多个矩形钢管同步切割用固定夹具,其特征在于:所述的承托台(41)的前后两侧安装有挡板(411),承托台(41)的上端表面设置有凸起块,凸起块为橡胶材质,且凸起块呈横向、纵向交错排布。
