专利号: 2019108559172
申请人: 嘉兴麦云信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 锁;钥匙;门窗零件;保险箱
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

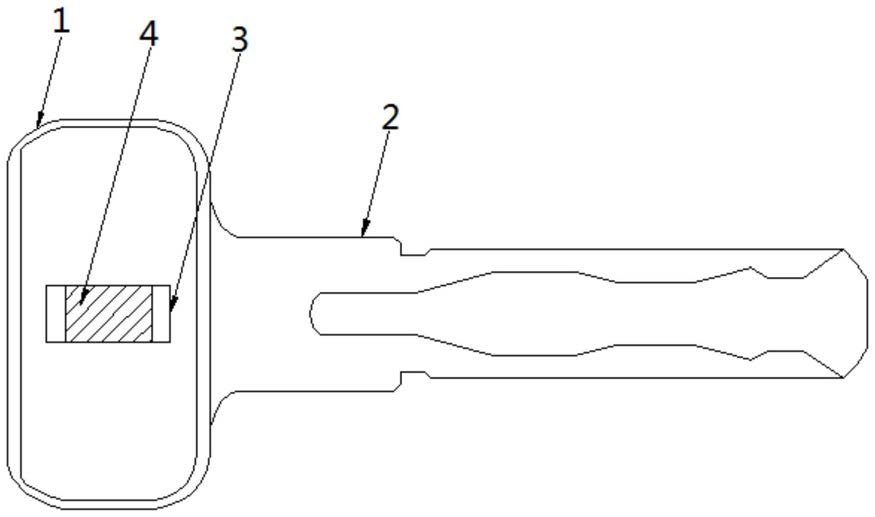

1.一种具有提示功能的钥匙,包括钥匙部分和锁扣部分,其特征在于:所述钥匙部分包括外壳(1),所述外壳(1)的右侧活动连接有钥匙本体(2),所述外壳(1)的表面开设有观察口(3),所述外壳(1)的内部活动连接有提示机构(4);

所述提示机构(4)包括转轴(41),所述转轴(41)的外侧活动连接有限位板(42),所述限位板(42)的右侧活动连接有两个复位弹簧(43),两个所述复位弹簧(43)的右侧活动连接有指示板(44),所述指示板(44)的右侧固定连接有卡块(45),所述卡块(45)的外侧活动连接有卡座(46),所述卡座(46)的内部开设有两个通孔(47);

所述指示板(44)包括板体(441),所述板体(441)的表面分别设置有两个条纹区(442)和两个空白区(443);

所述锁扣部分包括定位板(5),所述定位板(5)的正面开设有钥匙孔(6),所述钥匙孔(6)的两侧固定连接有两个顶柱(7)。

2.根据权利要求1所述的一种具有提示功能的钥匙,其特征在于:所述转轴(41)的右端贯穿外壳(1)并与钥匙本体(2)活动连接。

3.根据权利要求1所述的一种具有提示功能的钥匙,其特征在于:所述限位板(42)和指示板(44)的形状均为圆形,且限位板(42)和指示板(44)的直径相同。

4.根据权利要求1所述的一种具有提示功能的钥匙,其特征在于:两个所述条纹区(442)和两个所述空白区(443)把板体(441)的表面四等分,并且所述条纹区(442)和空白区(443)呈交替分布。

5.根据权利要求1所述的一种具有提示功能的钥匙,其特征在于:两个所述条纹区(442)的面积相同,两个所述空白区(443)的面积相同,并且所述条纹区(442)和空白区(443)的面积相同。

6.根据权利要求1所述的一种具有提示功能的钥匙,其特征在于:两个通孔(47)分别与两个顶柱(7)相对应,并且所述通孔(47)的内径大于顶柱(7)的直径。

7.根据权利要求1所述的一种具有提示功能的钥匙,其特征在于:所述钥匙孔(6)的尺寸大于钥匙本体(2)的尺寸。
