专利号: 2019108553496
申请人: 衡阳市大力成泵业制造有限责任公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 基本电气元件
更新日期:2025-04-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

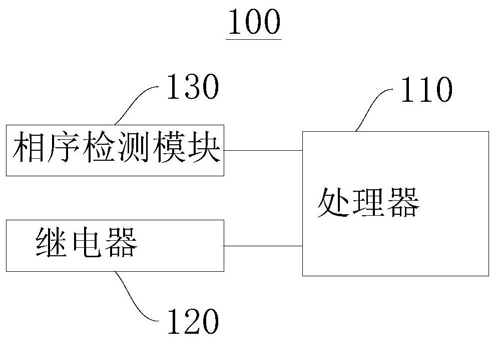

1.一种保护开关装置,其特征在于,所述保护开关装置包括处理器、继电器及相序检测模块;

所述继电器的控制端与所述处理器连接,所述继电器的输出端用于与供电线路的相线连接;

所述相序检测模块的输入端用于与所述相线连接,并在所述处理器接收到开关触发信号时,感测所述相线的相序信号,所述相序检测模块的输出端与所述处理器连接;

所述处理器用于在收到所述开关触发信号后,根据所述相序信号确定所述相线的第N个过零时刻,并在所述第N个过零时刻之前的预设时长时,向所述继电器输出控制信号,所述继电器用于在接收到所述控制信号后的所述预设时长时使所述继电器的开关触头的触头间距在预设距离范围中,其中,N为大于或等于2的整数。

2.根据权利要求1所述的保护开关装置,其特征在于,所述供电线路包括三相供电线路,所述相序检测模块包括第一检测电路及第二检测电路;所述第一检测电路包括第一分压电阻、第一二极管、第一光耦合器、第一电容,所述第二检测电路包括第二分压电阻、第二二极管、第二光耦合器、第二电容;

所述第一分压电阻的一端用于与所述三相供电线路的第一相线连接,所述第一分压电阻的另一端与所述第一二极管的正极端连接,所述第一二极管的负极端与所述第一光耦合器的输入端连接,所述第一光耦合器的负极端用于与所述三相供电线路的第二相线连接,所述第一光耦合器的输出端用于与所述处理器连接,所述第一光耦合器的输出端还用于通过所述第一电容接地,所述第一光耦合器的接地端用于接地,其中,在所述第一相线的第一电压大于所述第二相线的第二电压,且所述第一电压与所述第二电压的差值大于或等于预设电压时,所述第一光耦合器的输出端用于输出与所述第一相线对应的第一相序信号;

所述第二分压电阻的一端用于与所述三相供电线路的第二相线连接,所述第二分压电阻的另一端与所述第二二极管的正极端连接,所述第二二极管的负极端与所述第二光耦合器的输入端连接,所述第二光耦合器的负极端用于与所述三相供电线路的第三相线连接,所述第二光耦合器的输出端用于与所述处理器连接,所述第二光耦合器的输出端还用于通过所述第二电容接地,所述第二光耦合器的接地端用于接地,其中,在所述第二电压大于所述第三相线的第三电压,且所述第二电压与所述第三电压的差值大于或等于所述预设电压时,所述第二光耦合器的输出端用于输出与所述第二相线对应的第二相序信号。

3.根据权利要求2所述的保护开关装置,其特征在于,所述处理器还用于根据所述第一相序信号、第二相序信号确定在收到所述开关触发信号后的首个过零电流时刻、所述首个过零电流时刻的相线;

当所述开关触发信号为关闭信号时,所述处理器还用于在第N个过零电流时刻之前的所述预设时长时向所述继电器输出第一控制信号,所述继电器用于根据所述第一控制信号控制所述继电器中的与所述首个过零电流时刻的相线连接的开关触头,在所述继电器接收到所述第一控制信号后的所述预设时长内,使所述开关触头在断开后的触头间距在所述预设距离范围中;

所述处理器还用于在输出所述第一控制信号后的四分之一预设周期,向所述继电器输出第二控制信号,所述继电器用于根据所述第二控制信号控制所述继电器中除与所述首个过零电流时刻的相线连接之外的开关触头,在所述继电器接收到所述第二控制信号后的所述预设时长内,使得所述继电器中除与所述首个过零电流时刻的相线连接之外的开关触头在断开后的触头间距在所述预设距离范围中,所述预设周期为所述三相供电线路的供电频率的周期。

4.根据权利要求2所述的保护开关装置,其特征在于,所述处理器还用于当根据所述第一相序信号、第二相序信号确定所述三相供电线路的相序反相或缺相时,输出第一报警信号。

5.根据权利要求1所述的保护开关装置,其特征在于,所述保护开关装置还包括开关电源,所述开关电源的输入端用于与所述供电线路连接,所述开关电源的输出端用于与所述处理器连接。

6.根据权利要求1所述的保护开关装置,其特征在于,所述继电器包括磁保持继电器。

7.根据权利要求1所述的保护开关装置,其特征在于,所述保护开关装置还包括与所述处理器连接的温度检测模块,所述温度检测模块用于设置在电动机上以感测所述电动机的温度,所述处理器还用于在所述温度大于或等于预设温度阈值时,输出第二报警信号。

8.根据权利要求7所述的保护开关装置,其特征在于,所述电动机包括液泵,所述保护开关装置还包括与所述处理器连接的液位检测模块,所述液位检测模块用于检测所述液泵在液体中的液位深度,所述处理器还用于在所述液位深度小于或等于预设深度阈值时,输出第三报警信号。

9.一种电动机,其特征在于,所述电动机包括电机本体及如权利要求1-8中任意一项所述的保护开关装置,所述保护开关装置中的继电器与所述电机本体电连接。

10.一种开关控制方法,其特征在于,应用于保护开关装置,所述保护开关装置包括处理器、继电器及相序检测模块,所述方法包括:在所述处理器收到开关触发信号后,所述相序检测模块感测供电线路中的相线的相序信号;

所述处理器根据所述相序信号确定所述相线的第N个过零时刻,并在所述第N个过零时刻之前的预设时长时,向所述继电器输出控制信号,所述继电器用于在接收到所述控制信号时开始控制所述继电器的开关触头动作,并在所述继电器接收到所述控制信号后的所述预设时长时使所述开关触头的触头间距在预设距离范围中,其中,N为大于或等于2的整数。
