1.一种稀土四氟化物NalnF4薄膜的制备方法，其特征在于，包括以下步骤：以稀土硝酸盐的水溶液作为电沉积溶液，采用脉冲电压沉积法制备得到稀土层状氢氧化物薄膜；

将氟化钠和水混合后调节pH值至8 11，得到氟化钠溶液；

~

将所述稀土层状氢氧化物薄膜浸没于所述氟化钠溶液中，进行置换反应，得到稀土四氟化物薄膜。

2.根据权利要求1所述的制备方法，其特征在于，所述稀土硝酸盐中的稀土金属包括Sm、Eu、Gd、Tb、Dy、Ho和Y中的一种或几种。

3.根据权利要求1所述的制备方法，其特征在于，所述电沉积溶液中稀土金属离子总浓度为0.01 1mol/L；

~

所述电沉积溶液的温度为5 80℃。

~

4.根据权利要求1所述的制备方法，其特征在于，所述脉冲电压沉积法采用的三电极体系包括工作电极、辅助电极和参比电极，所述工作电极为透明导电玻璃；所述辅助电极为Pt网；所述参比电极为Ag/AgCl/Cl-电极；

所述透明导电玻璃的一侧镀有ITO层、FTO层或AZO层。

5.根据权利要求1或4所述的制备方法，其特征在于，所述脉冲电压沉积法的工作参数为：沉积电压为-0.8 -1.3V，间隔时间为10 60s，总沉积时间为5 120min。

~ ~ ~

6.根据权利要求1所述的制备方法，其特征在于，所述NaF溶液的浓度为0.05 1mol/L。

~

7.根据权利要求1所述的制备方法，其特征在于，所述置换反应的温度为80℃ 180℃，~时间为5 36h。

~

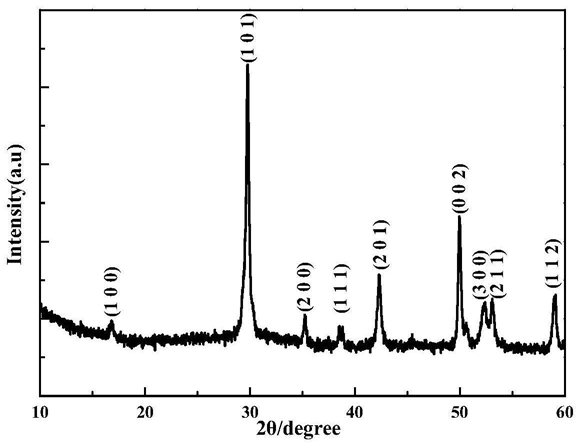

8.权利要求1 8任一项所述制备方法制备得到的稀土四氟化物薄膜。

~
