专利号: 2019108395666
申请人: 南京林业大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

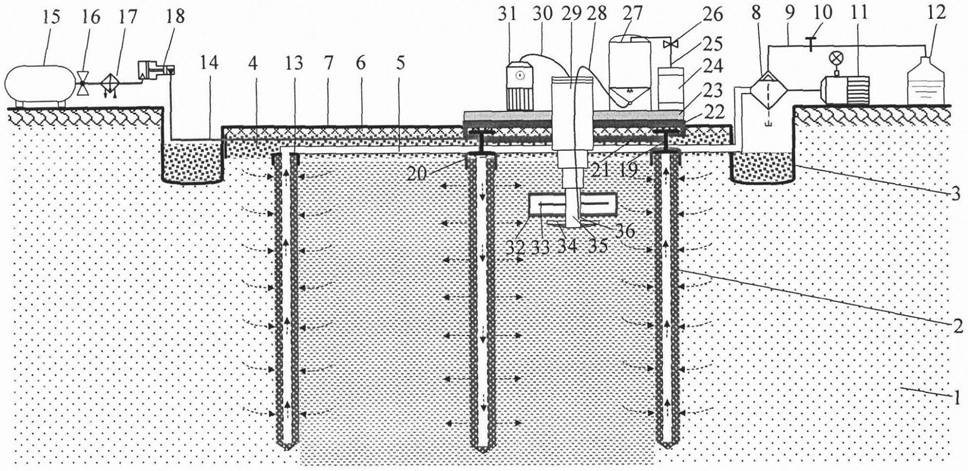

1.一种真空预压利导管桩注气碳化超软地基的加固方法,其特征在于,该方法包括以下步骤:

a.场地处理与勘探:清理整平超软地基及外围场地,沿预处理场地的外围开挖边沟,在场地外设置沉降观测桩,测量超软地基的基本理化指标,包括场地面积、泥深、含水率、液塑限、有机质含量、pH值等,b.第一管桩群施打:根据超软地基的基本理化指标确定桩间距和桩长,打桩机械沿预处理场地的外围施打管桩桩帽,使管桩桩尖穿过超软地基至硬质土层中,且管桩的桩帽露出超软地基的地面,c.喷搅设备安放与调试:在管桩桩帽上铺设滑槽,通过卡扣将滑槽临时固定在管桩上,将喷搅设备安放在滑槽上,使喷搅设备沿滑槽进行前后移动,d.固化剂喷搅:根据超软地基的基本理化指标和预设的固化剂掺量、配比,调整固化剂的喷粉流量和喷粉时间,将固化剂与超软地基土均匀混合,e.第一处理系统布设:依次移除喷搅设备和滑槽,在喷搅后的地基上铺洒砂垫层,使砂垫层表面与管桩桩帽齐平,通过并联形式将吸水管和通气管连接至密封盖上,且吸水管和通气管分别与真空系统和注气系统相连接,然后依次铺设土工布和密封膜,将土工布和密封膜以“U”字形折压至边沟中,在边沟中的密封膜上填压一定厚度砂填料,f.真空预压-注气碳化处理:先打开真空泵和控制阀,进行真空预压处理,使抽吸出来的水气经过滤器分离,气体通过塑料管被碱液罐收集处理,分离出的水排至密封膜上面;待分离的水填满边沟时,打开高压气罐的调压阀、加热器和增压器,向管桩中注入二氧化碳气体,使气体沿管桩向喷搅有固化剂的超软地基中运移扩散,进行碳化处理,g.第一场地处理完成:待碳化完成后,先关闭高压气罐的调压阀、加热器和增压器,再关闭真空泵和控制阀,排出边沟中的水,依次拆除密封膜、土工布、通气管和吸水管,h.连续施工:将打桩机械移至第一处理场地,重复步骤c-g,对超软地基由外向内施工处理,同时进行场地的沉降观测,i.最终处理:待处理场地的沉降满足要求时,再次在处理场地上铺设填料,与管桩桩帽顶齐平。

2.根据权利要求1所述的一种真空预压利导管桩注气碳化超软地基的加固方法,其特征在于:所述管桩的施打可以是静压插桩,也可以是振动捶打压桩,所述管桩为空心的混凝土透水桩,其横截面可以是正方形、长方形、多边形或圆形,横截面外径为20-60cm,管桩尺寸根据桩长、桩间距、上部承载力确定,所述管桩包括桩帽、桩身和桩尖,桩身具有透水和透气功能,所述密封盖与桩帽连接,密封盖中有快接接头,所述管桩桩帽高度为5-20cm,所铺设的砂垫层厚度为10-30cm,

所述滑槽可以为“工”字形、“U”字形槽钢,相邻滑槽间设有横撑,横撑长度可以调节,所述喷搅设备放置在滑槽上,可边行走边搅拌,所述第一管桩群的施打宽度为打桩机械的最大工作半径,

所述边沟外围堰的顶面高程不低于砂垫层顶面。

3.根据权利要求1所述的一种真空预压利导管桩注气碳化超软地基的加固方法,其特征在于:所述固化剂由50%~70%活性氧化镁、20%~40%矿渣粉、10%~20%钢渣粉和

10%~20%无水氯化镁粉组成。

4.根据权利要求1所述的一种真空预压利导管桩注气碳化超软地基的加固方法,其特征在于:所述固化剂掺量和配比根据超软地基的基本理化指标确定,当超软地基的含水率越高时,固化剂中活性氧化镁和无水氯化镁含量越高;当超软地基的有机质含量越大或pH值越低时,矿渣粉和钢渣粉的含量也相应增加。

5.根据权利要求1所述的一种真空预压利导管桩注气碳化超软地基的加固方法,其特征在于:所述砂垫层的砂为河砂、海砂或建筑垃圾的破碎细颗粒,最大粒径不超过5cm。

6.根据权利要求1所述的一种真空预压利导管桩注气碳化超软地基的加固方法,其特征在于:所述真空泵数量根据超软地基的场地面积和工期要求确定,单个真空泵的处理面积不超过1600m2,真空泵的负压不低于90kPa。

7.根据权利要求1所述的一种真空预压利导管桩注气碳化超软地基的加固方法,其特征在于:所述吸水管和通气管连接的管桩是间隔排列,相邻两列管桩的间距为1.0-2.0m,根据超软地基的理化指标、上部承载和工期要求调整,理化性质越差、承载要求越高、工期越紧,管桩间距可减少。

8.根据权利要求1所述的一种真空预压利导管桩注气碳化超软地基的加固方法,其特征在于:所述碱液罐中盛装的碱液可以为氢氧化钠溶液、氢氧化钾溶液。
