专利号: 2019108347183
申请人: 台州市路桥鸿辉水暖厂
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

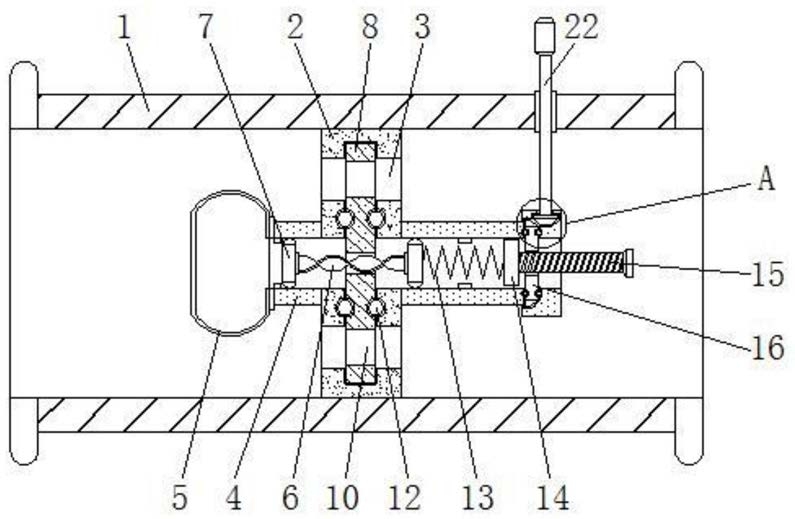

1.一种小型自动启闭式泄压阀门,包括管壳(1)、气囊(5)、麻花杆(6)和复位弹簧(13),其特征在于:所述管壳(1)的内侧安装有挡板(2),且挡板(2)上开设有第一输水孔(3),所述挡板(2)上安装有横向管(4),且横向管(4)同样位于管壳(1)的内侧,所述横向管(4)的左端连接有气囊(5),且横向管(4)的内侧设置有麻花杆(6),所述麻花杆(6)的两端安装有密封板(7),且麻花杆(6)的外侧设置有封闭板(8),所述封闭板(8)上开设有连接孔(9),且封闭板(8)通过连接孔(9)与麻花杆(6)相互连接,所述封闭板(8)上分别开设有第二输水孔(10)和第一连接槽(11),且封闭板(8)位于挡板(2)的内侧,所述第一连接槽(11)的内侧设置有第一滚珠(12),且封闭板(8)通过第一连接槽(11)和第一滚珠(12)与挡板(2)相互连接,所述密封板(7)的右侧设置有复位弹簧(13),且复位弹簧(13)同样位于横向管(4)的内侧,并且复位弹簧(13)的右侧连接有推板(14),所述推板(14)的右侧安装有推杆(15),且推杆(15)的外侧设置有调节环(16),所述调节环(16)上预留有安装孔(17),且调节环(16)通过安装孔(17)与推杆(15)相互连接,所述调节环(16)位于横向管(4)的右端,且调节环(16)上开设有第二连接槽(18),所述第二连接槽(18)的内侧设置有第二滚珠(19),且调节环(16)通过第二连接槽(18)和第二滚珠(19)与横向管(4)相互连接,所述调节环(16)的外侧安装有连接齿块(20),且调节环(16)的外侧设置有锥形齿轮(21),所述锥形齿轮(21)位于横向管(4)的内侧,且锥形齿轮(21)通过连接齿块(20)与调节环(16)相互连接,并且锥形齿轮(21)上安装有调节杆(22)。

2.根据权利要求1所述的一种小型自动启闭式泄压阀门,其特征在于:所述挡板(2)分别与管壳(1)和横向管(4)固定连接,且横向管(4)与气囊(5)之间为热熔连接。

3.根据权利要求1所述的一种小型自动启闭式泄压阀门,其特征在于:所述横向管(4)侧视为矩形结构,且密封板(7)和推板(14)均与横向管(4)相互契合,并且密封板(7)和推板(14)均与横向管(4)构成滑动结构。

4.根据权利要求1所述的一种小型自动启闭式泄压阀门,其特征在于:所述封闭板(8)嵌套在挡板(2)的内部,且封闭板(8)和挡板(2)上分别等角度分布有第一输水孔(3)和第二输水孔(10),并且第一输水孔(3)和第二输水孔(10)之间相互交错。

5.根据权利要求1所述的一种小型自动启闭式泄压阀门,其特征在于:所述第一滚珠(12)在第一连接槽(11)的内侧均匀分布,且封闭板(8)通过第一连接槽(11)和第一滚珠(12)与挡板(2)构成旋转结构。

6.根据权利要求1所述的一种小型自动启闭式泄压阀门,其特征在于:所述推杆(15)与推板(14)之间为固定连接,且推杆(15)的表面设置有螺纹。

7.根据权利要求1所述的一种小型自动启闭式泄压阀门,其特征在于:所述调节环(16)与推杆(15)之间为螺纹连接,且调节环(16)通过第二滚珠(19)与横向管(4)构成旋转结构。

8.根据权利要求1所述的一种小型自动启闭式泄压阀门,其特征在于:所述连接齿块(20)在调节环(16)的外侧等角度分布,且锥形齿轮(21)通过连接齿块(20)与调节环(16)之间为啮合连接。
