专利号: 2019108309745
申请人: 苏州米氪激光技术服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

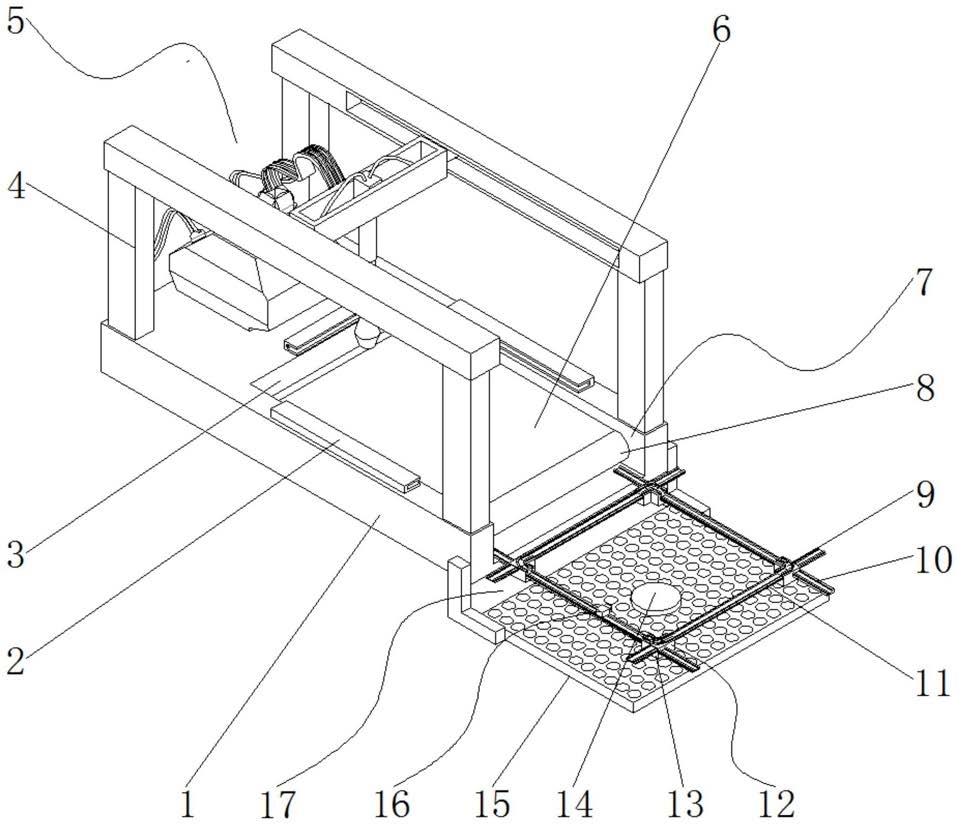

1.一种方形板金去毛边激光切割机,其特征在于:包括工作台(1)、铁板(18)、激光切割机(5)、固定机构(2)、运输机构(7)和滑道机构(17),所述激光切割机(5)、传送带(6)均设置在工作台(1)上,所述铁板(18)设置在传送带(6)上,所述滑道机构(17)通过镂空板(15)与工作台(1)相连,所述滑道机构(17)上设置有可在滑道机构(17)上滑动的磨边清理器(16),还包括电磁铁(14),所述电磁铁(14)设置在镂空板(15)上,所述滑道机构(17)包括四个连接座(12)、两个滑道一(10)和滑道二(11),所述连接座(12)包括壳体(13)和弧形滑道(9),四个壳体(13)相互对称的设置在镂空板(15)上,所述滑道二(11)和滑道一(10)均滑动配合在壳体(13)上,所述弧形滑道(9)与滑道二(11)和滑道一(10)表面相似,所述弧形滑道(9)设置在壳体(13)上,所述滑道二(11)、弧形滑道(9)与滑道一(10)组成矩形滑道,所述磨边清理器(16)滑动配合在矩形滑道上,所述滑道一(10)横向滑动配合在壳体(13)上,所述滑道二(11)纵向滑动配合在壳体(13)上,所述滑道一(10)比滑道二(11)的位置高,所述滑道机构(17)还包括多个过渡连接块(20),多个过渡连接块(20)分别设置在弧形滑道(9)与滑道二(11)、连接座(12)的连接处。

2.根据权利要求1所述的一种方形板金去毛边激光切割机,其特征在于:还包括用于在滑道二(11)和滑道一(10)滑动的驱动机构(19),所述驱动机构(19)包括外壳(24)、两个滚轮二(23)和滚轮一(21),所述外壳(24)设置在滑道一(10)上,两个滚轮一(21)枢接在外壳(24)的底部,所述滚轮一(21)与滑道一(10)的底部内壁相接触,两个滚轮二(23)横向枢接在外壳(24)的两侧,所述滚轮二(23)与滑道一(10)的侧面内壁相接触。

3.根据权利要求1所述的一种方形板金去毛边激光切割机,其特征在于:所述工作台(1)上开设有开口(3),所述运输机构(7)包括两个主动轮(8)和传送带(6),两个主动轮(8)沿工作台(1)长度方向设置在开口(3)内,所述传送带(6)设置在两个主动轮(8)之间。

4.根据权利要求2所述的一种方形板金去毛边激光切割机,其特征在于:所述滑道机构(17)还包括安装块(22),所述安装块(22)设置在壳体(13)的外侧,所述安装块(22)通过螺栓与镂空板(15)上的漏孔螺纹连接。
