专利号: 2019108266006
申请人: 徐州华显凯星信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

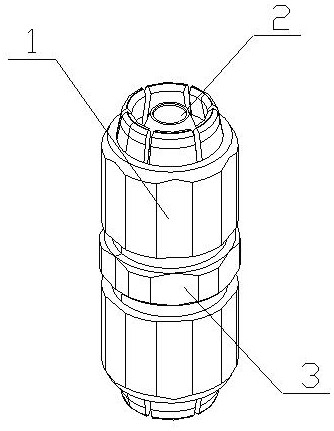

1.一种抗拉型软管密封连接头,其特征是:包括紧固组件、内连接插芯、卡接部和外卡套,所述内连接插芯置于外卡套内,所述内连接插芯通过卡接部和外卡套相卡接,所述外卡套上套置有紧固组件,所述外卡套以中部外径较大的部分为边界被分隔为上下两部分,所述外卡套的上部分上等角度开有多个伸缩缝,且伸缩缝一端向上延伸至外卡套顶端,所述外卡套的下部分上等角度开有多个伸缩缝,且伸缩缝的一端向下延伸至外卡套底端,所述伸缩缝的另一端为圆形槽,所述内连接插芯由主连接头和辅连接头组成,所述主连接头位于外卡套上部分内,所述辅连接头位于外卡套下部分内,且主连接头和辅连接头相对称,所述辅连接头的一端置有密封连接板,且密封连接板端面上开有U形卡槽,所述主连接头的一端置有密封连接板,且密封连接板端面上置有U形卡板,所述U形卡板卡置于U形卡槽内,且U形卡板和U形卡槽的卡接位置置有密封垫,所述卡接部由紧固环和紧固槽组成,所述紧固槽位于密封连接板的外侧面上,所述外卡套中部外径较大部分的内侧上边缘和下缘分别置有紧固环,且分别和主连接头、辅连接头上的紧固槽相卡接,所述紧固组件由主紧固螺套和辅紧固螺套组成,所述主紧固螺套套置于外卡套的上部分上,且和外卡套相螺接,所述辅紧固螺套套置于外卡套的下部分上,且和外卡套相螺接。

2.根据权利要求1所述的一种抗拉型软管密封连接头,其特征在于所述外卡套的两端外径相等,且外卡套的中部外径大于两端外径。

3.根据权利要求2所述的一种抗拉型软管密封连接头,其特征在于所述外卡套的两端分别为锥形结构。

4.根据权利要求1-3中任一所述的一种抗拉型软管密封连接头,其特征在于所述外卡套中部外径较大的部分长度小于外卡套总长度的七分之一。

5.根据权利要求4所述的一种抗拉型软管密封连接头,其特征在于所述外卡套的内侧壁上置有橡胶凸点,所述橡胶凸点为半球形结构。

6.根据权利要求1所述的一种抗拉型软管密封连接头,其特征在于所述伸缩缝的长度小于外卡套总长度的三分之一。

7.根据权利要求1或6所述的一种抗拉型软管密封连接头,其特征在于所述伸缩缝使外卡套能够进行一定程度的伸缩,进而跟随紧固组件进行压紧或松开动作。

8.根据权利要求1所述的一种抗拉型软管密封连接头,其特征在于所述U形卡板和U形卡槽配合密封连接板,能够对主连接头和辅连接头形成卡接连接,实现对两个软管的初连接。

9.根据权利要求1所述的一种抗拉型软管密封连接头,其特征在于所述紧固环和紧固槽配合,能够对主连接头和辅连接头的连接位置形成压紧预紧。

10.根据权利要求1所述的一种抗拉型软管密封连接头,其特征在于所述主连接头的外侧面上置有多个圆锥面,且底边直径从上向下依次递增,所述辅连接头的外侧面上置有多个圆锥面,且底边直径从上向下依次递减。
