专利号: 2019108092536
申请人: 漳州玖神网络科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 信息存储
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

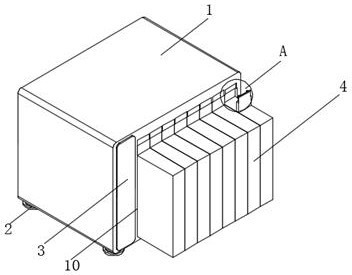

1.一种智能多信息储存装置,其特征在于:包括机壳(1)、触控屏(3)和存储盘(4),所述机壳(1)的前端开设有放置槽(10),且放置槽(10)的槽内放置有存储盘(4),所述机壳(1)的前端一侧处设置有触控屏(3),且机壳(1)的下端四角处设置有支撑脚(2),所述放置槽(10)的槽口上部开设有卡合插槽(12),且卡合插槽(12)的槽内卡合连接偶定位插销(11),所述定位插销(11)是由销片(1101)、卡合片(1102)、第一弹簧(1103)和第二弹簧(1104)组成,且销片(1101)的上端后侧处设置有第一弹簧(1103)和第二弹簧(1104),所述销片(1101)的上端前侧处设置有卡合片(1102),且卡合片(1102)和销片(1101)卡合连接进卡合插槽(12)槽内,所述机壳(1)的后端开合有凹陷槽(5),且凹陷槽(5)的槽底中间段设置的接口处罩有接口保护壳(6),所述凹陷槽(5)的槽底上下部开设有通孔(7),所述凹陷槽(5)的槽内设置有伸缩结构(9),且伸缩结构(9)是由连接底壳(901)、导线柱(902)、第一电动推杆(903)和第二电动推杆(904)组成,所述连接底壳(901)的后端上部设置有第一电动推杆(903),且连接底壳(901)的后端下部设置有第二电动推杆(904),所述连接底壳(901)后端设置有第一电动推杆(903)和第二电动推杆(904)的一端插入进通孔(7)孔内,且连接底壳(901)的前端中间处连接有导线柱(902),所述第二电动推杆(904)是由第一伸缩柱(9041)、第二伸缩柱(9042)、缓冲软垫(9043)和电线(9044)组成,且第一伸缩柱(9041)的一端设置有第二伸缩柱(9042),所述第二伸缩柱(9042)的另一端连接有缓冲软垫(9043),所述第一伸缩柱(9041)的后端伸出有电线(9044),且电线(9044)贯穿连接底壳(901)插入进导线柱(902)柱内,所述导线柱(902)内电线(9044)伸长至机壳(1)的内部,所述凹陷槽(5)的槽口处设置有后盖(8),且后盖(8)后端四角处插入螺栓与机壳(1)相连接。

2.根据权利要求1所述的一种智能多信息储存装置,其特征在于:所述放置槽(10)的槽底中间段设置有插接口,且放置槽(10)的槽底插接口与存储盘(4)后端接口匹配设置,所述放置槽(10)槽内放置多组存储盘(4)。

3.根据权利要求1所述的一种智能多信息储存装置,其特征在于:所述凹陷槽(5)槽底上下部开设的通孔(7)对齐设置,且通孔(7)成多组设置,所述通孔(7)与放置槽(10)相连通。

4.根据权利要求1所述的一种智能多信息储存装置,其特征在于:所述连接底壳(901)的后端上下部开设有螺纹孔,且连接底壳(901)通过螺纹与第一电动推杆(903)和第二电动推杆(904)之间的连接,所述连接底壳(901)的壳内成中空设置,且连接底壳(901)的前端中间段开设有横向柱槽,所述连接底壳(901)壳内中空槽与横向柱槽相连通。

5.根据权利要求1所述的一种智能多信息储存装置,其特征在于:所述导线柱(902)的柱内成中空设置,且导线柱(902)的外侧壁开设有导线孔,所述导线孔与连接底壳(901)壳内中空槽相连通,所述电线(9044)插入进连接底壳(901)后端开设孔伸长至连接底壳(901)开设的中空槽内,且电线(9044)从连接底壳(901)中空槽伸进导线柱(902)柱内中空孔内,所述电线(9044)贯穿导线柱(902)插入进机壳(1)壳内。

6.根据权利要求1所述的一种智能多信息储存装置,其特征在于:所述第一电动推杆(903)和第二电动推杆(904)设置的第二伸缩柱(9042)插入进通孔(7)孔内,且第一伸缩柱(9041)接触凹陷槽(5)槽底,所述第一伸缩柱(9041)与凹陷槽(5)槽底通过粘合剂相连接,所述第二伸缩柱(9042)的一端贯穿通孔(7)伸长至放置槽(10)槽内,且第二伸缩柱(9042)伸长至放置槽(10)槽内一端通过粘合剂与缓冲软垫(9043)相连接。

7.根据权利要求1所述的一种智能多信息储存装置,其特征在于:所述定位插销(11)设置的销片(1101)与第一弹簧(1103)、第二弹簧(1104)焊接连接,且销片(1101)与卡合片(1102)成一体设置,所述卡合片(1102)的两侧上部设置有挡块。

8.根据权利要求1所述的一种智能多信息储存装置,其特征在于:所述放置槽(10)与卡合插槽(12)相连通,且卡合插槽(12)两侧槽壁设置有挡块槽,所述卡合插槽(12)两侧槽壁开设的挡块槽与卡合片(1102)两侧挡块匹配设置。
