专利号: 201910798287X
申请人: 深圳市豪视智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种轴承异常的检测方法,其特征在于,应用于振动检测装置,所述方法包括:在确定被测设备的轴承振动情况为异常时,获取所述被测设备的轴承振动数据;

调用预设振动检测算法处理所述轴承振动数据以得到轴承振动信息,所述轴承振动信息用于描述所述被测设备的轴承振动;基于所述轴承振动信息确定所述被测设备的轴承异常部位和轴承异常原因;

其中,所述确定被测设备的轴承振动情况为异常,包括:在第一条件下,确定被测设备的轴承振动情况为异常,所述第一条件包括以下至少一种:所述被测设备的轴承在运行时的速率小于或等于预设速率,所述被测设备的轴承在运行时的噪声大于或等于预设噪声,所述被测设备的轴承在运行时的偏离范围大于或等于预设范围;

其中,所述获取所述被测设备的轴承振动数据之前,所述方法还包括:确定所述被测设备的轴承的结构参数,所述结构参数包括所述轴承的尺寸和\或所述轴承的材质;

基于所述结构参数确定所述轴承的工作参数,所述工作参数包括所述轴承的负荷和/或所述轴承的转速;

向所述被测设备发送运行命令,所述运行命令携带所述工作参数,所述运行命令用于请求所述被测设备控制所述轴承以所述工作参数运行;

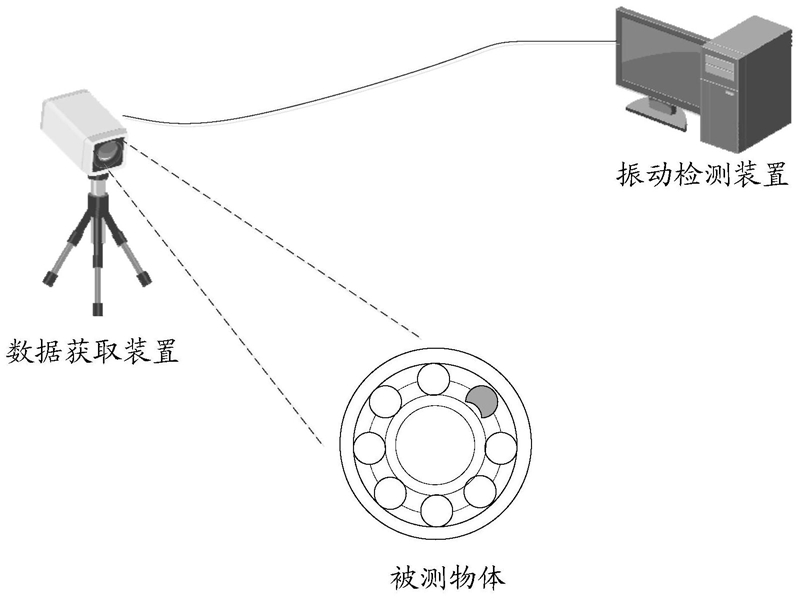

通过摄像机拍摄所述轴承以得到所述被测设备的轴承振动数据。

2.根据权利要求1所述的方法,其特征在于,所述轴承振动数据为轴承振动视频,所述调用预设振动检测算法处理所述轴承振动数据以得到轴承振动信息,包括:在所述轴承上选取N个特征点,所述N为大于1的整数;

解析所述轴承振动视频,以得到M个图像帧,每个图像帧均包括所述N个特征点,所述M为大于1的整数;

调用预设振动检测算法处理所述M个图像帧以得到轴承振动信息。

3.根据权利要求2所述的方法,其特征在于,所述轴承包括轴承外圈、轴承内圈和滚珠体,所述在所述轴承上选取N个特征点,包括:在所述轴承外圈上选取N1个特征点,所述在所述轴承内圈上选取N2个特征点,所述在所述滚珠体上选取N3个特征点,所述其中,所述N、所述N1、所述N2与所述N3均为大于1的整数,所述L1为所述轴承外圈的周长,所述L2为所述轴承内圈的周长,所述α为所述滚珠体在所述轴承中的填充率,所述P为所述轴承的转速。

4.根据权利要求2或3所述的方法,其特征在于,所述M个图像帧的格式为第一格式,所述调用预设振动检测算法处理所述M个图像帧以得到轴承振动信息,包括:将所述第一格式的M个图像帧转换为第二格式的M个图像帧,所述第一格式不同于所述第二格式;

确定所述N个特征点在所述第二格式的M个图像帧中的位置;

基于所述N个特征点在所述第二格式的M个图像帧中的位置确定所述N个特征点的轨迹向量;

基于所述N个特征点的轨迹向量得到轴承振动信息。

5.根据权利要求1‑3任一项所述的方法,其特征在于,在所述基于所述轴承振动信息确定所述被测设备的轴承异常部位之后,所述方法还包括:基于所述轴承异常部位和所述轴承异常原因输出轴承维修建议,所述轴承维修建议包括以下至少一种:更换所述轴承异常部位的建议,对所述轴承进行清洗和密封的建议,补充润滑剂或润滑油的建议,拆卸并重新安装所述轴承的建议。

6.一种轴承异常的检测装置,其特征在于,应用于振动检测装置,所述轴承振动异常的检测装置包括:

获取单元,用于在确定被测设备的轴承振动情况为异常时,获取所述被测设备的轴承振动数据;

处理单元,用于调用预设振动检测算法处理所述轴承振动数据以得到轴承振动信息,所述轴承振动信息用于描述所述被测设备的轴承振动;

确定单元,用于基于所述轴承振动信息确定所述被测设备的轴承异常部位和轴承异常原因;

其中,所述确定被测设备的轴承振动情况为异常,包括:在第一条件下,确定被测设备的轴承振动情况为异常,所述第一条件包括以下至少一种:所述被测设备的轴承在运行时的速率小于或等于预设速率,所述被测设备的轴承在运行时的噪声大于或等于预设噪声,所述被测设备的轴承在运行时的偏离范围大于或等于预设范围;

其中,

所述确定单元还用于,获取所述被测设备的轴承振动数据之前,确定所述被测设备的轴承的结构参数,所述结构参数包括所述轴承的尺寸和\或所述轴承的材质;

基于所述结构参数确定所述轴承的工作参数,所述工作参数包括所述轴承的负荷和/或所述轴承的转速;

向所述被测设备发送运行命令,所述运行命令携带所述工作参数,所述运行命令用于请求所述被测设备控制所述轴承以所述工作参数运行;

通过摄像机拍摄所述轴承以得到所述被测设备的轴承振动数据。

7.一种振动检测装置,其特征在于,包括处理器、存储器、通信接口,以及一个或多个程序,所述一个或多个程序被存储在所述存储器中,并且被配置由所述处理器执行,所述程序包括用于执行如权利要求1‑5任一项所述的方法中的步骤的指令。

8.一种计算机可读存储介质,其特征在于,所述计算机可读存储介质存储有计算机程序,所述计算机程序被处理器执行以实现权利要求1至5任意一项所述的方法。
