专利号: 2019107917758
申请人: 嘉兴市创美电器有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

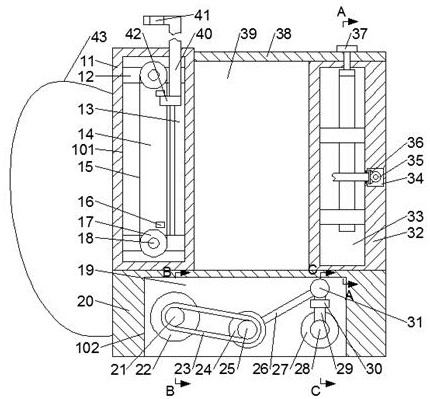

1.一种穿戴设备,包括拉杆箱,其特征在于:所述拉杆箱内设有拉杆腔,所述拉杆腔内设有拉杆机构,所述拉杆机构包括拉杆固定块和拉动滑轨,所述拉杆固定块上固定安装拉动轴,所述拉动轴上设有拉动齿轮,所述拉动滑轨上滑动配合安装拉动滑块,所述拉动滑块上固定安装拉杆,所述拉杆内设有握槽,所述拉杆机构下方设有移动机构,所述移动机构包括移动腔和移动主杆,所述移动主杆上设有移动主轮,所述移动主杆右侧设有移动辅助杆,所述移动辅助杆与移动主杆之间设有移动连接套,所述移动辅助杆上固定安装移动铰接杆,所述移动辅助杆右侧设有移动副杆,所述移动腔后侧设有移动传动腔,所述移动传动腔内设有移动锥齿轮,所述移动锥齿轮上固定安装移动传动杆,所述移动传动腔下方设有移动螺纹腔,所述移动螺纹腔内滑动配合安装移动螺纹块,所述移动机构上方设有锁紧机构,所述锁紧机构包括锁紧移动杆和锁紧推动块,所述锁紧移动杆上固定安装锁紧辅助杆,所述锁紧推动块内设有锁紧副杆和锁紧槽,所述锁紧副杆上固定安装锁紧锥齿轮,所述锁紧锥齿轮啮合有锁固锥齿轮,所述锁固锥齿轮固定安装锁紧主杆,所述锁紧主杆上固定安装锁紧扭动块,所述锁紧机构上方设有封口机构,所述封口机构包括背包盖板,所述背包盖板内设有封口腔,所述封口腔内设有封口块。

2.根据权利要求1所述的一种穿戴设备,其特征在于:所述移动机构包括固定安装在所述拉杆箱底部端面的移动箱,所述移动箱内设有移动腔,所述移动腔前侧内壁滑动配合安装移动主滑块,所述移动腔后侧设有移动传动腔,所述移动传动腔后侧内壁转动配合安装贯穿所述移动箱后侧端面的移动传动杆,所述移动传动杆后侧端面固定安装移动扭动块,所述移动传动杆前侧端面固定安装移动锥齿轮,所述移动传动腔下方设有移动螺纹腔,所述移动螺纹腔内滑动配合安装移动螺纹块,所述移动螺纹块内设有开口向上的移动螺纹孔,所述移动传动腔与所述移动螺纹腔之间转动配合安装移动螺纹杆,所述移动螺纹杆与所述移动螺纹孔螺纹配合安装,所述移动螺纹杆顶部端面固定安装传递锥齿轮,所述传递锥齿轮与所述移动锥齿轮啮合,所述移动螺纹腔前后对称连通设有移动限位腔,所述移动螺纹块前后两侧端面固定安装与所述移动限位腔滑动配合的移动限位块,所述移动限位块底部端面与所述移动限位腔底壁之间固定安装移动限位弹簧,所述移动螺纹块前侧端面与所述移动螺纹块后侧端面之间固定安装移动主杆,所述移动主杆上前后对称转动配合安装移动主轮,所述移动主杆右侧设有移动辅助杆,所述移动辅助杆上前后对称转动配合安装移动辅助轮,所述移动辅助杆与所述移动主杆之间设有移动连接套,所述移动腔前后两侧内壁上滑动配合安装移动副滑块,前后所述移动副滑块之间固定安装限制套,所述移动副滑块内设有移动滑腔,前后所述移动滑腔之间滑动配合安装移动副杆,所述移动副杆底部端面与所述移动滑腔底壁之间固定安装移动滑腔弹簧,所述移动副杆上前后对称转动配合安装移动副轮,所述移动副杆上位于前后所述移动副轮之间固定安装贯穿所述限制套的移动带动杆,所述移动带动杆顶部端面固定安装移动连接杆,所述移动辅助杆前后两侧端面铰接配合安装与所述移动连接杆铰接配合的移动铰接杆,从而转动移动扭动块,带动移动传动杆转动,移动传动杆转动带动移动锥齿轮转动,移动锥齿轮通过与传递锥齿轮啮合带动移动螺纹杆转动,移动螺纹杆转动带动移动螺纹块向下移动,使得移动主滑块和移动副滑块向下移动,移动主杆、移动辅助杆和移动副杆通过配合向下移动触碰地面,移动遇到高起路况时,移动辅助轮向上移动,带动移动铰接杆向上移动,移动铰接杆向上移动带动移动连接杆向下少量移动,使得移动带动杆带动移动副轮向下移动,支撑在地面上。

3.根据权利要求1所述的一种穿戴设备,其特征在于:所述拉杆机构包括上下对称固定安装在所述拉杆腔内的拉杆固定块,上下所述拉杆固定块之间固定安装与所述拉杆腔右侧内壁贴合的拉动滑轨,所述拉杆固定块内转动配合安装拉动轴,上下所述拉动轴上固定安装大小不同的拉动齿轮,上下所述拉动齿轮之间传动配合安装拉动链条,所述拉动滑轨上滑动配合安装与所述拉动链条固定连接的拉动滑块,所述拉动滑块顶部端面固定安装贯穿所述拉杆箱顶部端面的拉杆,所述拉杆内设有贯穿的握槽,所述拉杆腔后侧内壁上下对称固定安装拉杆限位块,从而通过握槽握住,拉动拉杆,带动拉动滑块在拉动滑轨上向下移动,带动拉动链条转动,控制拉杆上升下降速度。

4.根据权利要求1所述的一种穿戴设备,其特征在于:所述锁紧机构包括固定安装在所述移动箱顶部端面的锁紧箱,所述锁紧箱内设有锁紧腔,所述锁紧腔前后内壁之间上下对称固定安装锁紧固定块,上下所述锁紧固定块内前后对称滑动配合设有贯穿的锁紧移动杆,所述锁紧移动杆上固定安装锁紧辅助杆,所述锁紧腔右侧设有锁紧传动腔,所述锁紧传动腔内转动配合安装贯穿所述锁紧箱前侧端面的锁紧主杆,所述锁紧主杆前侧端面固定安装锁紧扭动块,所述锁紧主杆后侧端面固定安装锁固锥齿轮,所述锁紧传动腔与所述锁紧腔之间转动配合安装锁紧副杆,所述锁紧副杆右侧端面固定安装锁紧锥齿轮,所述锁紧锥齿轮与所述锁固锥齿轮啮合,所述锁紧副杆左侧端面固定安装锁紧推动块,所述锁紧推动块内左右对称设有锁紧槽,所述锁紧槽与所述锁紧辅助杆滑动配合安装,后侧的所述锁紧移动杆顶部端面固定安装锁紧主块,前侧的所述锁紧移动杆顶部端面固定安装锁紧副块,所述锁紧副块底部端面可与所述锁紧主块顶部端面贴合,所述锁紧腔顶壁连通设有锁紧连接腔,所述拉杆固定块左侧端面与所述移动箱左侧端面之间前后对称设有背包带,从而转动锁紧扭动块,带动锁紧主杆转动,锁紧主杆转动带动锁固锥齿轮转动,锁固锥齿轮通过与锁紧锥齿轮啮合带动锁紧副杆转动,锁紧副杆转动带动锁紧推动块转动,通过锁紧槽带动锁紧移动杆反方向移动,使得锁紧主块与锁紧副块分开,再次转动锁紧扭动块,可使锁紧副块与锁紧主块靠近。

5.根据权利要求1所述的一种穿戴设备,其特征在于:所述封口机构包括铰接配合安装在所述拉杆箱右侧端面的背包盖板,所述背包盖板下方设有背包腔,所述背包盖板内位于所述锁紧连接腔上方设有封口腔,所述封口腔内滑动配合安装可与所述锁紧主块贴合的封口块,所述封口块顶部端面固定安装封口推动块,所述封口块后侧端面与所述封口腔后侧内壁之间固定安装封口弹簧,从而当锁紧主块与锁紧副块处于分开时,封口块可插入和推出,封口块插入时扭动锁紧扭动块将锁紧主块与锁紧副块闭合,锁紧封口块,使得背包盖板无法被打开。
