专利号: 2019107801643
申请人: 合肥市航拯工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-04-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

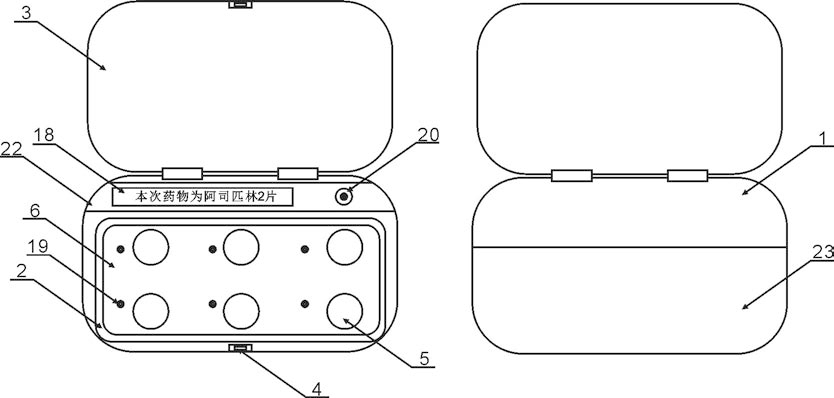

1.一种电子提醒药盒,其特征在于,包括盒体和电子系统;

所述盒体包括:

浅槽,浅槽配置有封闭的盒盖,盒盖配置有开盖检测开关;所述浅槽内设置有储药槽、升降板以及滑道,储药槽内放置有药杯,药杯外壁设置有凸缘,凸缘的外径大于储药槽内径;

所述升降板上设置有与储药槽对应的孔,同时还设置有嵌入滑道内的滑杆;所述升降板的孔尺寸大于储药槽内径尺寸,且小于凸缘的外径;所述升降板的滑杆沿滑道上升时与凸缘接触带动药杯升起,并在升降板下降时药杯回落到储药槽内;

所述盒体的底部设置有升降机构;所述升降机构包括两个滚珠丝杠副,分别为第一滚珠丝杠副和第二滚珠丝杠副;滚珠丝杠副包括丝杠电机、丝杠、丝杠螺母和丝杠轴承;两个丝杠螺母上活动连接有活动杆;

所述活动杆与两个丝杠螺母的连接处均设置有轴向槽孔,活动杆的前端与推杆活动连接,推杆的前端与内滑块连接,内滑块的前端安装在盒体的滑道内,内滑块的前端上升后与滑杆接触;

所述电子系统包括:

可充电的电池、处理器以及与处理器连接的显示屏、多色的指示灯、复位按键、微型压力传感器、无线通信模块和语音模块;处理器还与开盖检测开关连接,接收其检测信号;

所述盒体上端面安装显示屏、指示灯和复位按键,每个储药槽对应设置一个指示灯;盒体的内部具有前腔体,前腔体内安装处理器、电池、无线通信模块和语音模块;所述微型压力传感器安装在储药槽的底部,并将药杯放置在微型压力传感器上;

所述电池用于为电子系统提供电能,所述处理器用于接收指令并处理信息;所述显示屏用于显示信息,所述指示灯用于提示信息;所述复位按键用于快捷输入操作指令;所述微型压力传感器用于检测储药槽内的药品重量;所述无线通信模块用于处理器与移动终端或者服务器的通信连接;所述语音模块用于发出语音提醒;所述处理器与开盖检测开关连接,并在检测到盒盖打开时启动丝杠电机让升降板上升,并在检测到复位按键的指令后,控制升降板回退;

所述处理器包括以下功能模块:

药物录入模块,用于根据用户指令,录入放入储药槽内的药物名称;

药物标记模块,用于根据用户指令,对录入的药物进行标记,将药物标记为主要药物和辅助药物,同时标记具有禁忌的药物;并确定每个药物放入的储药槽编号;即让药物与储药槽一一对应,每个储药槽内放置一种药物;

用药次数选择模块,用于根据用户指令,确定用户每天的用药次数,所述用药次数包括每日两次、每日三次以及每日四次;

初始药方生成模块,用于根据用户指令,确定每天中各次分别需要服用的初始药方,初始药方包括药物名称和剂量,剂量包括片数、胶囊数、袋数;

修订药方生成模块,用于根据用户的服药情况,在初始药方的基础上生成修订药方,所述修订药方的生成方法为:当前时间与下次即n+1次的提醒时间的时间差距低于阈值时进行修订,修订方法为:判断下次第n+1次的初始药方与上次第n次的初始药方的药物是否有区别药物,若无区别药物则修订药方为初始药方;若有区别药物则将第n次初始药方的区别药物中未被标记为禁忌的区别药物设定为可增药物;所述区别药物是指第n次初始药方中含有而第n+1次初始药方中不含有的药物;

当可增药物包括主要药物和辅助药物时,筛选其中的主要药物的药物名称增加到n+1次的初始药方中形成n+1次的修订药方;

当可增药物仅包括辅助药物时,将辅助药物的药物名称增加到n+1次的初始药方中形成n+1次修订药方;

时钟模块,用于设置每天首次服药的提醒时间、设置相邻两次用药的间隔时间t,检测每次正确取药操作的完成时间并根据正确取药操作的完成时间确定下次服药的提醒时间;

下次服药的提醒时间的确定方法为:获取本次正确取药操作的完成时间,在此基础上加上本次与下次相邻两次用药的间隔时间则为下次服药的提醒时间;

所述正确取药操作的完成时间判断标准为:

判断本次取药后盒体内每个药物名称的减少量是否与本次药方一致,若一致且开盖检测开关检测到盒盖封闭,则此时的时间则为正确取药操作的完成时间;

用药提醒模块,用于在到达提醒时间后进行语音提醒,确定当前服药的药方,并在显示屏上进行显示;

当前服药药方的确定方法为:当前时间与第n+1次提醒时间的时间差高于阈值时,选取第n次的初始药方进行显示和指示;

当前时间与第n+1次提醒时间的时间差低于阈值时,选取第n+1次的修订药方进行显示和指示;

药方确定后获取药方中的药物和剂量信息,药方中所有药物对应的指示灯显示第一颜色;并根据开盖检测开关的信息进行以下处理:若超过预设时间后开盖检测开关判定盒盖未打开,则表明用户未服药,此时停止语音报警,指示灯常亮,向用户发送未服药的提醒信息;

若开盖检测开关判定盒盖打开,则启动升降机构驱使升降板上升,并在取药完成后检测取药的药物和剂量是否与药方相同,若相同则关闭指示灯,控制滑杆回缩,升降板复位;

若微型压力传感器检测到某一药物的取药剂量与药方不相同时,则发出取药错误的语音报警,并在用户取药正确后停止报警。

2.如权利要求1所述的电子提醒药盒,其特征在于:所述盒体上设置有干燥剂槽,用于存放干燥剂;盒体正面的前腔体配置有用于密封的前盖板,前盖板通过卡扣固定在盒体上;

前盖板上安装显示屏和复位按键;盒体的背面设置有后腔体,后腔体配置有用于密封的后盖板,所述升降机构安装在后腔体内。

3.如权利要求1所述的电子提醒药盒,其特征在于:所述滑道内设置有限位台阶,滑块的外壁上设置有对应的限位环;滑道的内壁设置有滑轨,滑块的外壁上设置有与滑轨对应的滑槽。

4.如权利要求1所述的电子提醒药盒,其特征在于:所述盒体上设置有电池的充电接口;盒体配置有辅助药杯,辅助药杯安装在辅助储药槽内。

5.如权利要求1所述的电子提醒药盒,其特征在于:所述丝杠螺母上设置有定位销,定位销卡入活动杆的轴向槽孔内,定位销用于将活动杆安装在丝杠螺母上作为活动杆的杠杆支撑点,同时与活动杆的轴向槽孔配合使活动杆能够在丝杠螺母上滑动。

6.如权利要求1所述的电子提醒药盒,其特征在于:若微型压力传感器检测到某一药物的取药剂量与药方不相同时,则发出取药错误的语音报警时,同时获取当前取药错误的药物名称和错误剂量信息,在显示屏上显示错误信息,控制指示灯显示第二颜色。

7.如权利要求1所述的电子提醒药盒,其特征在于:所述处理器还包括余量检测模块,当微型压力传感器检测到某一药物的剩余量低于预设值时,在显示屏上显示余量提示信息,控制指示灯显示第三颜色。
