专利号: 2019107716119
申请人: 蒙城县立至信安全技术咨询服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 救生;消防
更新日期:2025-07-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

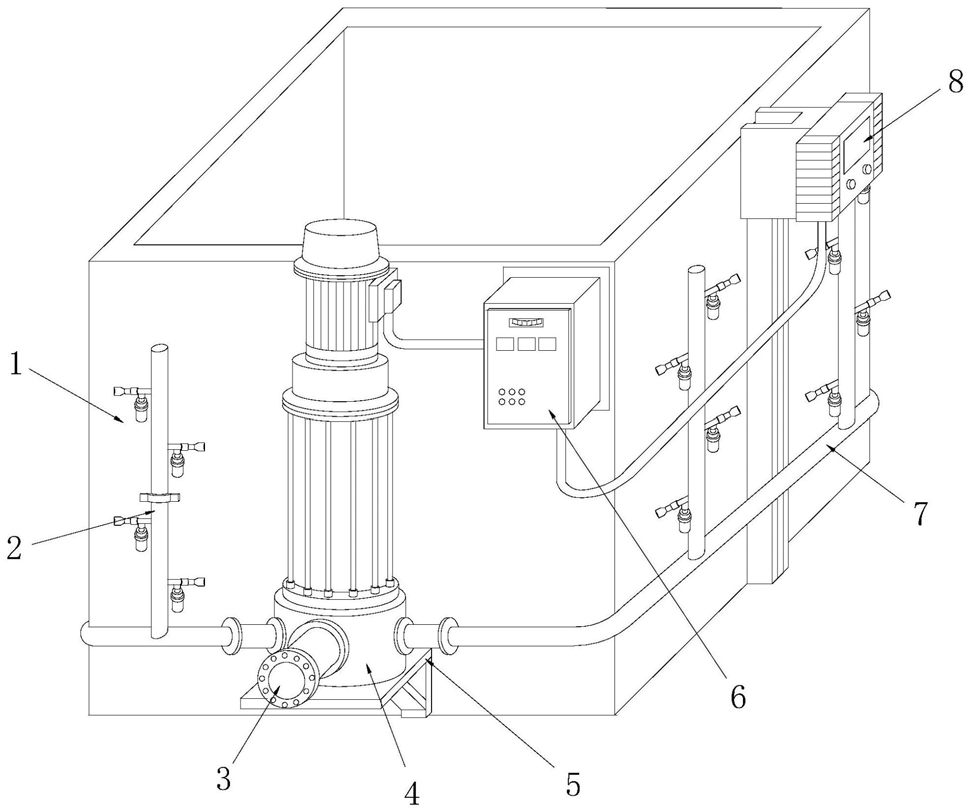

1.一种楼宇外墙消防设备,其结构包括楼宇外墙体(1)、雾化喷雾机构(2)、进水孔(3)、抽水泵(4)、支撑架(5)、抽水泵驱动器(6)、总支管(7)、感温机构(8),所述雾化喷雾机构(2)设有若干个,且分别安装于楼宇外墙体(1)四周,所述雾化喷雾机构(2)嵌入安装于总支管(7)上方通过螺纹连接,所述进水孔(3)后端与抽水泵(4)前端固定连接,所述总支管(7)嵌入安装于抽水泵(4)侧端,所述抽水泵(4)放置于支撑架(5)上方且通过机械连接,所述支撑架(5)固定连接于楼宇外墙体(1)上,所述抽水泵(4)通过导线与抽水泵驱动器(6)电连接,所述抽水泵驱动器(6)通过导线与感温机构(8)电连接,所述楼宇外墙体(1)左端面设有鼓风机,其特征在于:所述感温机构(8)包括固定架(81)、感温器(82)、线槽盒(83),所述感温器(82)左侧与固定架(81)右侧相焊接,所述线槽盒(83)上端与固定架(81)下端相贴合且采用胶水黏合;所述固定架(81)包括卡勾(811)、支架框(812)、导槽孔(813)、移动卡针机构(814),所述卡勾(811)焊接于支架框(812)左上端面,所述支架框(812)与导槽孔(813)呈一体浇铸成型,所述移动卡针机构(814)安装于支架框(812)上;所述移动卡针机构(814)包括齿条(141)、限位滑块(142)、机壳(143)、推动板(144)、齿轮(145)、卡针棒(146),所述齿条(141)左侧与卡针棒(146)右侧相焊接,所述齿条(141)与齿轮(145)相啮合,所述限位滑块(142)安装于机壳(143)内部通过电焊相连接,所述齿条(141)上方与限位滑块(142)下方相贴合,所述推动板(144)上部后端与齿轮(145)前端相焊接,所述齿轮(145)通过转轴与机壳(143)活动连接;所述感温器(82)包括感温探针(821)、显示屏(822)、测温盒(823)、控制按钮(824),所述感温探针(821)嵌入安装于测温盒(823)左侧,所述显示屏(822)嵌入安装于测温盒(823)右端且通过电连接,所述控制按钮(824)嵌入安装于测温盒(823)右端且采用机械连接;所述雾化喷雾机构(2)包括雾化喷头机构(21)、分支管(22)、螺纹导环(23)、连接孔(24),所述雾化喷头机构(21)安装于连接孔(24)上通过螺纹连接,所述分支管(22)与连接孔(24)为一体浇铸成型,所述分支管(22)与螺纹导环(23)为一体化结构;所述雾化喷头机构(21)包括喷嘴(211)、T型管(212)、连接环(213)、雾化杯盖(214)、雾化挡板(215)、雾化杯(216)、连接嘴(217),所述喷嘴(211)安装于T型管(212)左侧,所述T型管(212)右侧与连接环(213)左侧相焊接,所述T型管(212)下端与雾化杯盖(214)上端相焊接,所述雾化挡板(215)安装于雾化杯(216)内部,所述雾化杯盖(214)下端与雾化杯(216)上端螺纹连接,所述雾化杯(216)下端与连接嘴(217)上端呈一体浇铸成型;

将雾化喷雾机构(2)及感温机构(8)装到楼宇外部,然后在通过总支管(7)将其连接起来,使雾化喷雾机构(2)与抽水泵(4)进行相连通,同时使感温机构(8)与抽水泵驱动器(6)相连接,通过控制按钮(824)对测温盒(823)进行设定预计温度根据楼宇的材料承受的温度与所释放到内部温度的比重进行设定,然后通过卡勾(811)卡在楼宇外墙体(1)预留的凹槽内,接着往右掰动推动板(144),使得推动板(144)带动齿轮(145)进行转动,从而让齿条(141)向左进行移动,致使与其连接的卡针棒(146)卡进楼宇外墙体(1)上所预留的凹槽孔内,从而将感温机构(8)固定在楼宇外墙体(1)上,当在炎热的天气下,楼宇外墙体(1)被太阳光的直射下,致使部分的热量会被传递到楼宇外墙体(1)内部去,而部分的热量将会遗留楼宇外墙体(1)上,此时感温机构(8)上的感温探针(821)将会对楼宇外墙体(1)上的热能的温度进行检测,当感温探针(821)检测到楼宇外墙体(1)上的温度超出所设定的数字时,将会把数据传输到测温盒(823)上,使其对数据进行转化、传输,将转换好的数据指令传到抽水泵驱动器(6)上,使得抽水泵驱动器(6)进行通电运作,从而让抽水泵(4)运转将外部的水能抽到总支管(7)内,然后在由总支管(7将水能均匀的分布到雾化喷雾机构(2)上的分支管(22)内部,在由分支管(22)将水能输送到雾化喷头机构(21)内部,水能通过连接环(213)输送到T型管(212)内,而鼓风机将会将外界的空气从连接嘴(217)输送到雾化杯(216)内部,在由雾化挡板(215)往上进行输送到雾化杯盖(214),通过雾化杯盖(214)上的通孔输送到T型管(212)内部,对连接环(213)输送到T型管(212)内的水进行挤压,使得T型管(212)内水以雾化的形式存在,然后雾化水从喷嘴(211)喷出,对楼宇外墙体(1)外墙进行降温。
