1.一种毛竹炭/FeMn‑LDH复合材料的制备方法，其特征在于具体步骤为：（1）将毛竹切块干燥后，削去结构致密的表层结构，然后置于体积浓度为5 8%的稀氨水~

中，在95 105℃条件下浸煮6小时，浸煮后置于超声波清洗机中超声2小时，完成抽提预处~

理，获得毛竹块；

（2）将步骤（1）获得的毛竹块用超纯水洗净，并在80℃的烘箱内干燥24小时，然后置于马弗炉中以10℃/min的升温速率在600℃条件下焙烧3 5小时，待马弗炉冷至室温，将获得~

的产物粉碎，并过40 100目筛，得到粒径为40 100目的毛竹炭粉末，备用；

~ ~

（3）称取8 g步骤（2）获得的毛竹炭粉末，加入到盛有20 40 mL超纯水的烧杯中，并用磁~

力搅拌器搅拌5 10分钟，得到炭/水混合物，用混合碱溶液将炭/水混合物的pH值调为10~ ~

12，备用；

（4）将200 mL总金属摩尔浓度为0.5 2 mol/L的混合金属氯化物和混合碱溶液同时滴~

加到步骤（3）获得的炭/水混合物中，保持pH值为10 12，滴加结束后，在60 80℃下剧烈搅拌~ ~

30分钟后，所得混合物置于60 80℃水浴锅中陈化12 24小时，所得沉淀物冷却，抽滤并用超~ ~

纯水洗涤3 5次，滤饼置于60℃烘箱或‑40℃真空冷冻干燥机中干燥12 24小时，最后研磨并~ ~

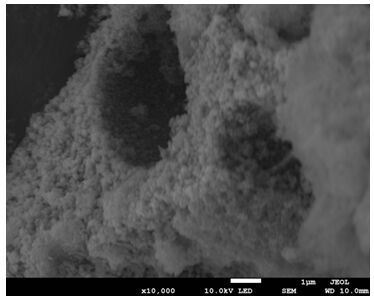

过100目筛，即制得毛竹炭/FeMn‑LDH复合材料；

所述混合碱溶液为氢氧化钠和碳酸钠的混合溶液，其中氢氧化钠浓度为0.8 3.2 mol/~

L，碳酸钠浓度为0.25 1.0 mol/L；

~

2+ 3+

所述混合金属氯化物中Mn /Fe 摩尔比为2 4:1。

~

2.根据权利要求1所述的一种毛竹炭/FeMn‑LDH复合材料的制备方法，其特征在于：所

2+ 3+

述混合碱溶液中，氢氧化钠和碳酸钠的浓度公式为[NaOH]=1.6M[Mn +Fe ]+[Na2CO3]=2M

3+

[Fe ]。

3.一种如权利要求1或2所述制备方法制备的毛竹炭/FeMn‑LDH复合材料的应用，其特征在于该毛竹炭/FeMn‑LDH复合材料应用于对水中As(V)吸附分离。
