专利号: 2019107478638
申请人: 苏州许本科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-01-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

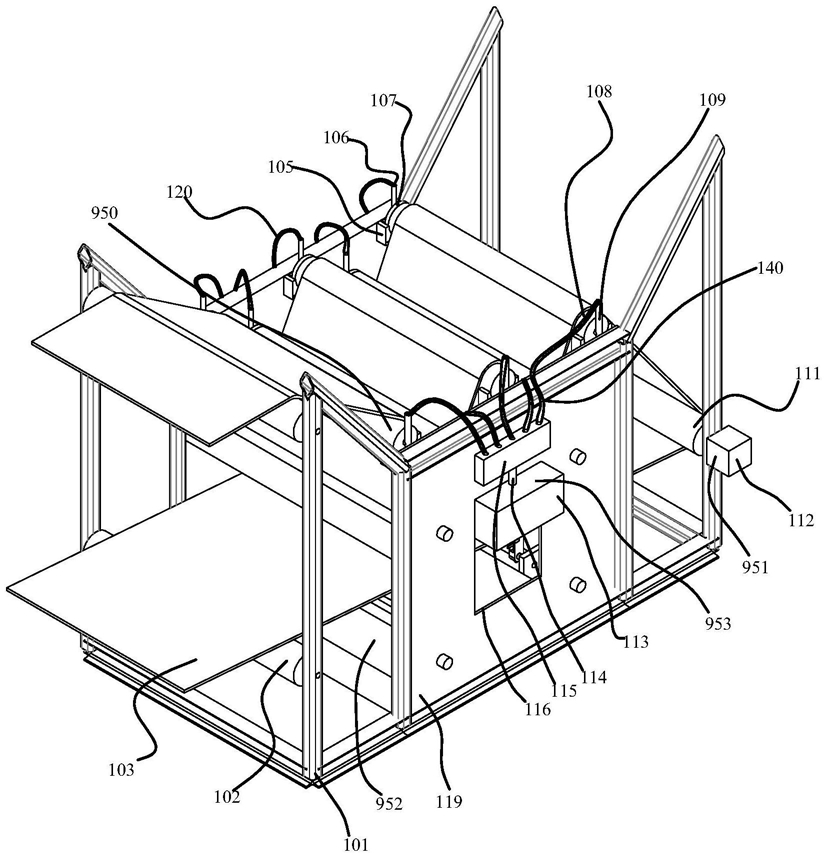

1.一种印染前处理烧毛设备,其特征在于,包括框架式结构的底部支架(101),所述底部支架(101)内设置有上下对称的固定架(202),所述固定架(202)内固设有若干开口的装卡腔(203),所述装卡腔(203)内设置有将纺织布进行热风吹动烧毛的热风烧毛装置(950),所述底部支架(101)竖直框架之间设置有驱动纺织布进行移动的驱动装置(951),所述底部支架(101)内固设有左右对称的固定板(119),所述固定板(119)内固设有开口的开口腔(116),所述固定板(119)之间设置有将外部空间的空气引入并加热使相应的机械部件稳定上升对纺织布进行烧毛作业的滚筒烧毛装置(952),滚筒烧毛装置(952)和热风烧毛装置(950)之间设置有将热风从此滚筒烧毛装置(952)导入到热风烧毛装置(950)内的热风通导装置(953),所述底部支架(101)内设置有纺织布(103),所述纺织布(103)依次绕过驱动装置(951)及滚筒烧毛装置(952);

热风烧毛装置(950)包括平台板(205),所述平台板(205)与所述固定架(202)固定,所述平台板(205)端面固设有左右对称的立块(707),所述立块(707)穿过所述装卡腔(203),所述立块(707)之间设置有喷出热风对纺织布进行烧毛作业的热风喷出组件,所述平台板(205)另一端面设置有驱动热风喷出组件进行角度转动的角度调整组件;

滚筒烧毛装置(952)包括设置于所述固定板(119)一侧且左右对称的支撑块(601),所述支撑块(601)外侧设置有支撑组件,支撑组件一侧设置有利用电加热来使零件稳定上升实现烧毛工艺的滚筒加热组件,支撑组件将滚筒加热组件支撑;

热风通导装置(953)包括设置于右侧的所述固定板(119)内的顶侧输气箱(115),所述固定板(119)与所述顶侧输气箱(115)连通,所述顶侧输气箱(115)下侧连通设置有通管(114),所述通管(114)下侧设置有气体交换块(113),所述气体交换块(113)内设置有若干圆孔(801),所述圆孔(801)与柔性管(708)通过柔性管(708)连通,左侧的所述固定板(119)一侧固设有气体分配箱(805),所述气体分配箱(805)内设置有若干连接孔(804),所述气体分配箱(805)下侧设置有与外部空间的空气压缩机连通的连接管道(806),所述连接管道(806)与所述连接孔(804)连通,所述连接孔(804)与所述连接管(120)连通。

2.根据权利要求1所述的一种印染前处理烧毛设备,其特征在于:热风喷出组件包括与所述立块(707)转动配合连接的转动柱(715),所述转动柱(715)外侧设置有若干翻转块(713),所述翻转块(713)内固设有开口的容腔(701),所述容腔(701)内装卡设置有喷气头(710),所述喷气头(710)一侧相抵设置有锁紧块(709),所述锁紧块(709)内固设有开口的且左右对称的装卡槽(402),所述装卡槽(402)与所述翻转块(713)装卡,将所述锁紧块(709)固定于所述容腔(701)内,所述喷气头(710)上端设置有用于出风的喷嘴(711),所述喷气头(710)一侧设置有用于控制出风的喷嘴(711),所述喷嘴(711)与所述喷嘴(711)连通,所述喷嘴(711)内连通设置有顶出管(712),所述顶出管(712)与热风通导装置(953)连通。

3.根据权利要求2所述的一种印染前处理烧毛设备,其特征在于:角度调整组件包括与所述平台板(205)固定的驱动电机(702),所述驱动电机(702)一侧动力连接设置有主动带轮(703),所述转动柱(715)一端固设有从动带轮(706),所述平台板(205)内固设有上下贯穿的矩形腔(705),所述从动带轮(706)和主动带轮(703)通过皮带(704)动力连接。

4.根据权利要求1所述的一种印染前处理烧毛设备,其特征在于:驱动装置(951)包括固设于所述底部支架(101)一侧的马达(112),所述底部支架(101)左侧转动的设置有上下对称的滚筒(102),所述底部支架(101)右侧转动的设置有主动滚筒(111),所述主动滚筒(111)与所述马达(112)动力连接。

5.根据权利要求1所述的一种印染前处理烧毛设备,其特征在于:支撑组件包括安装块(105),所述安装块(105)内固设有十字型的内腔(602),所述内腔(602)与所述支撑块(601)装卡配合连接,所述安装块(105)内设置有圆弧型且开口的弧腔(603)。

6.根据权利要求5所述的一种印染前处理烧毛设备,其特征在于:滚筒加热组件包括与所述弧腔(603)相抵的烧毛滚筒(108),所述烧毛滚筒(108)内固设有开口的筒腔(902),所述筒腔(902)右侧连通设置有导管(109),所述导管(109)内连通设置有连通管(140),所述连通管(140)与热风通导装置(953)连通,所述烧毛滚筒(108)一侧设置有旋盖(107),所述旋盖(107)内连通设置有通气管(106),所述通气管(106)与热风通导装置(953)通过连接管(120)连通,所述旋盖(107)一端固设有电热管(903),所述电热管(903)通过导线与外部空间的电源连通。
