专利号: 2019107431735
申请人: 台州智子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

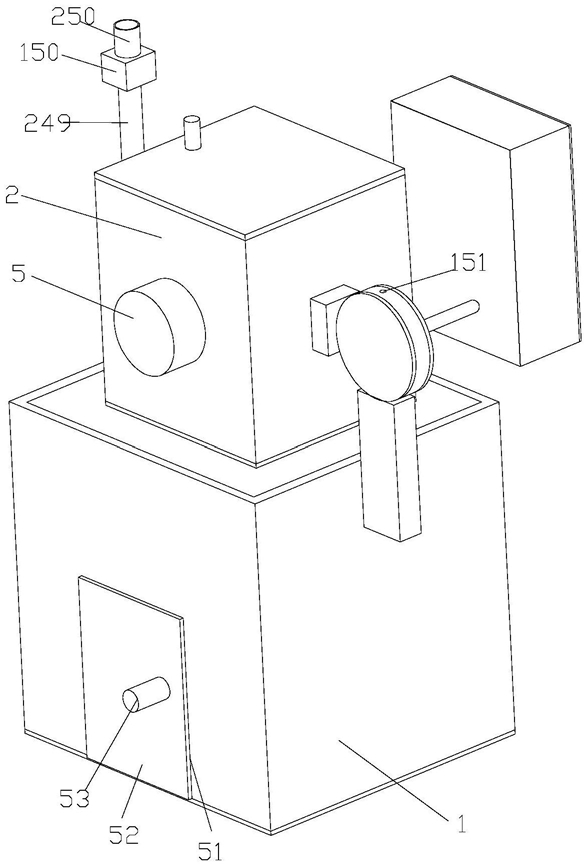

1.一种可减少灰尘的垃圾焚烧装置,包括机座(1)、固定设置在机座(1)上表面的焚烧壳体(2)、设置在焚烧壳体(2)内的焚烧空间(3)、设置在焚烧空间(3)内的搅拌装置、设置在机座(1)内的机座空间(4)、固定设置在机座空间(4)下端壁的风机(100)、固定设置在风机(100)上端的出风口(101)、设置在焚烧空间(3)右端壁的凹槽(136)、固定设置在凹槽(136)右端壁的点火器(137)、固定设置在点火器(137)下侧的油枪(138)、设置在机座空间(4)内的刮板装置、设置在焚烧壳体(2)右端面的联动装置,其特征在于:所述搅拌装置包括设置在焚烧壳体(2)前端面的驱动件(5)、设置在驱动件(5)后端的驱动轴(6)。

2.根据权利要求1的一种可减少灰尘的垃圾焚烧装置,其特征在于:所述搅拌装置还包括设置在焚烧壳体(2)前端面的驱动件(5)、设置在驱动件(5)后端的驱动轴(6)、沿驱动轴6的长度方向固定设置在驱动轴(6)一侧的多个搅拌杆(7),沿驱动轴6的长度方向固定设置在驱动轴(6)另一侧的多个搅拌杆(7),所述两侧的搅拌杆(7)在驱动轴(6)两侧错开设置。

3.根据权利要求1的一种可减少灰尘的垃圾焚烧装置,其特征在于:所述刮板装置包括固定设置在机座空间(4)前端壁的第一直板(8)、固定设置在第一直板(8)后端面的柜体(9)、设置在柜体(9)内的柜体空间(10)、设置在柜体空间(10)内的第一齿条(11)、固定设置在第一齿条(11)后端面的第二直板(12)、固定设置在第二直板(12)后端面的第三直板(13)、固定设置在第三直板(13)上表面的第四直板(14)、固定设置在第四直板(14)上表面的矩形刮板(15)、固定设置在机座空间(4)前端壁的第五直板(16)、固定设置在第五直板(16)后端的轨道(17)。

4.根据权利要求3的一种可减少灰尘的垃圾焚烧装置,其特征在于:所述刮板装置还包括设置在轨道(17)后端面并开口向上的轨道空间(18)、设置在轨道空间(18)内的第二齿条(19)、固定设置在第二齿条(19)右端的挡风板(20)、固定设置在第一齿条(11)下端面的平板(21)、固定设置在柜体(9)下端的第六直板(121)、转动设置在机座空间(4)前端壁的转动轴(22)、固定设置在转动轴(22)后端并与第二齿条(19)相啮合的第一齿轮(23)、固定设置在机座空间(4)前端壁的传动轴(24)、固定设置在传动轴(24)后端与第一齿条(11)相啮合的第二齿轮(25)、固定设置在传动轴(24)外表面的第一带轮(26)、转动设置在转动轴(22)外表面的第二带轮(27)、传动连接在第一带轮(26)与第二带轮(27)之间的第一皮带(28)、设置在柜体空间(10)左端壁并左右贯通的移动槽(29)。

5.根据权利要求1所述的一种可减少灰尘的垃圾焚烧装置,其特征在于:所述联动装置包括固定设置在焚烧壳体(2)后端面的箱体(30)、设置在箱体(30)内的箱体空间(31)、设置在箱体空间(31)前端壁的转动槽(32)、设置在转动槽(32)内的联动轴(33)、固定设置在联动轴(33)前端的转动轮(103)、以圆周方向均匀分布在转动轮(103)外表面的若干油箱(34)、设置在若干油箱(34)远离旋转中心的一段端面的出油孔(133)、固定设置在焚烧壳体(2)右端面的油泵(134)、连通设置在油泵(134)右端的连接管(135)、固定设置在机座(1)右端面的支撑板(35)、固定设置在支撑板(35)上表面的固定轮(36)、设置在固定轮(36)内的储存空间(37)、固定设置在联动轴(33)后端的第三齿轮(38)、转动设置在箱体空间(31)前端壁的连接轴(39)、固定连接在连接轴(39)外表面与第三齿轮(38)相啮合的第四齿轮(139)、固定连接在第四齿轮(139)后侧的第一锥齿轮(40)、转动设置在箱体空间(31)上端壁的滚动轴(41)。

6.根据权利要求5的一种可减少灰尘的垃圾焚烧装置,其特征在于:所述联动装置还包括固定设置在滚动轴(41)下端与第一锥齿轮(40)相啮合的第二锥齿轮(42)、固定设置在滚动轴(41)外表面的旋转筒(43)、设置在旋转筒(43)外表面的螺纹(44)、固定设置在箱体空间(31)下端壁的行程轨道(45)、设置在行程轨道(45)前端面并开口向右的行程轨道空间(46)、设置在行程轨道空间(46)内的第三齿条(47)、固定设置在第三齿条空间(47)右端与螺纹(44)相配合的凸块(48)、铰接在焚烧空间(3)上端壁左侧的盖板(49)、固定设置在盖板(49)远离铰接处的一侧的把手(50)、固定设置盖板(49)与焚烧空间(3)上端壁左侧的铰接轴(141)、固定设置在铰接轴(141)后端并与第三齿条(47)相啮合的第五齿轮(248)、设置在储存空间(37)内壁上侧以及右侧的油口(151),所述转动论(103)位于储存空间(37)内,所述连接管(135)与储存空间(37)连通。

7.根据权利要求1所述的一种可减少灰尘的垃圾焚烧装置,其特征在于:所述焚烧壳体(2)的左端面连通设置有一出烟管(249),所述出烟管(249)上端连通设置有一废气净化装置(150),所述废气净化装置(150)上端连通设置有一出烟口(250)。

8.根据权利要求1所述的一种可减少灰尘的垃圾焚烧装置,其特征在于:所述焚烧壳体(2)的下表面用钢丝网连接而成。

9.根据权利要求1所述的一种可减少灰尘的垃圾焚烧装置,其特征在于:所述焚烧空间(3)下端壁固定设置有一开口向上的钢丝网壳体(200)。

10.根据权利要求1所述的一种可减少灰尘的垃圾焚烧装置,其特征在于:所述机座空间(4)前端壁设置有一前后贯通的开口槽(51)、设置在开口槽(51)前端壁左侧的拉门(52)、固定设置在拉门(52)远离铰接处一侧的提手(53)。
