专利号: 2019107328147
申请人: 衢州学院
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2025-01-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

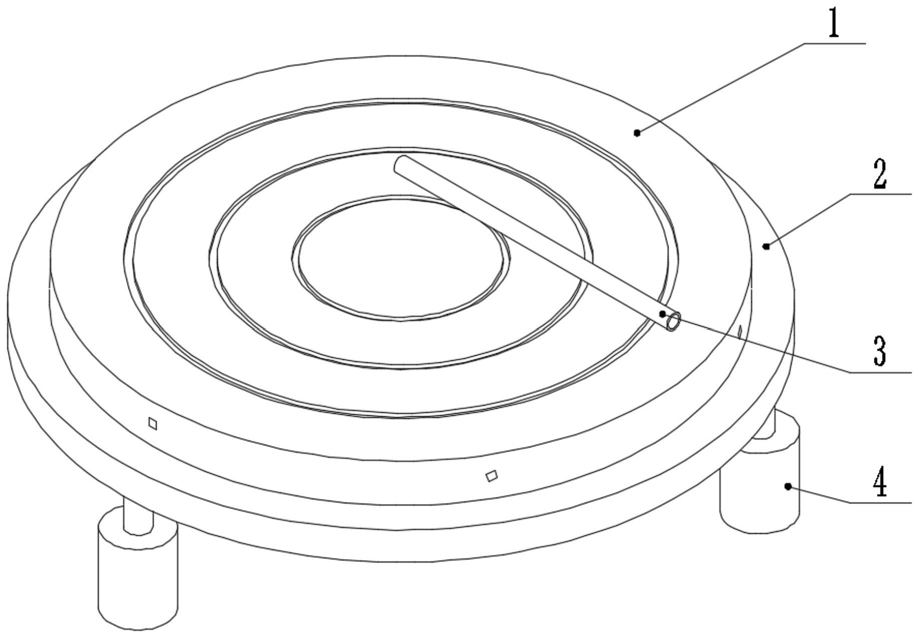

1.一种蓝宝石切片游离磨料研磨装置,其特征在于,包括:

研磨盘(1),所述研磨盘(1)的上表面设置有多个直径不同的环形凹槽(11),多个所述环形凹槽(11)以所述研磨盘(1)的轴线为圆心设置;每个所述环形凹槽(11)都连接有排液孔(12),所述排液孔(12)的一端连接所述环形凹槽(11),另一端连接所述研磨盘(1)的周面;

止流环(2),所述止流环(2)套设在所述研磨盘(1)的外周,且能够沿所述研磨盘(1)的轴向运动,从而与所述排液孔(12)的一端接触或非接触;

供液管(3),所述供液管(3)设置在所述研磨盘(1)的上方,所述供液管(3)上间隔设有多个供液孔(31);

所述环形凹槽(11)靠近所述研磨盘(1)周面的表面为外环面,所述排液孔(12)的一端连接所述外环面,另一端连接所述研磨盘(1)的周面,且所述排液孔(12)连接所述外环面的一端的高度不低于连接所述研磨盘(1)周面的一端的高度;

所述止流环(2)的内径与所述研磨盘(1)的直径相同,所述止流环(2)与所述研磨盘(1)同轴线设置;

所述蓝宝石切片游离磨料研磨装置还包括升降机构(4),所述升降机构(4)包括丝杠螺母副,所述丝杠螺母副包括丝杠和螺母,所述丝杠和所述螺母螺纹连接,所述止流环(2)与所述螺母固定连接,所述丝杠转动带动所述螺母沿所述丝杠的轴向移动。

2.根据权利要求1所述的蓝宝石切片游离磨料研磨装置,其特征在于,所述排液孔(12)沿所述研磨盘(1)的径向设置。

3.根据权利要求1所述的蓝宝石切片游离磨料研磨装置,其特征在于,每个所述环形凹槽(11)连接有至少两个所述排液孔(12)。

4.根据权利要求3所述的蓝宝石切片游离磨料研磨装置,其特征在于,同一所述环形凹槽(11)连接的至少两个所述排液孔(12)之间等间距间隔设置。

5.根据权利要求1所述的蓝宝石切片游离磨料研磨装置,其特征在于,每个所述供液孔(31)在所述研磨盘(1)上的投影都位于所述环形凹槽(11)内。

6.根据权利要求5所述的蓝宝石切片游离磨料研磨装置,其特征在于,每个所述环形凹槽(11)对应至少一个所述供液孔(31)。

7.根据权利要求1所述的蓝宝石切片游离磨料研磨装置,其特征在于,所述研磨盘(1)水平设置。
