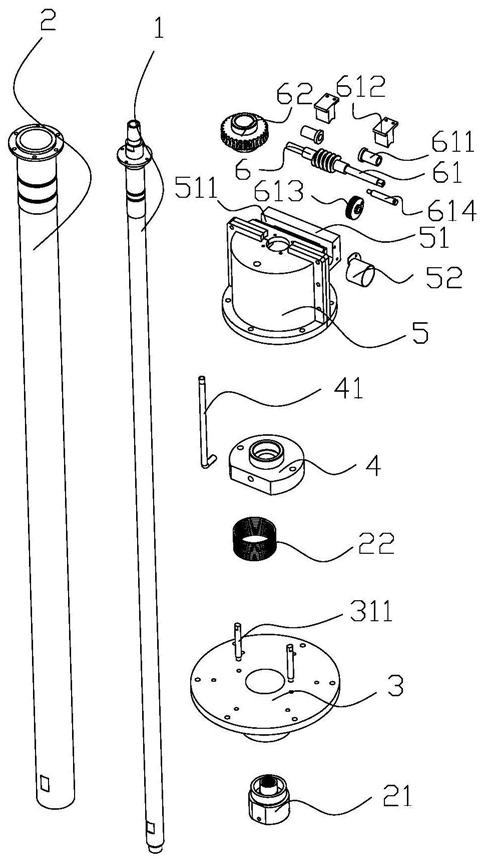

1.一种污泥焚烧装置，其特征在于，该装置包括主管道（1）、阀帽固定管（2）、连接法兰（3）、移动法兰（4）、外壳（5）和驱动组件（6）；所述的主管道（1）呈中空管状；所述的阀帽固定管（2）套设在主管道（1）上；阀帽固定管（2）的底部设置有阀帽（21）；所述的连接法兰（3）套设在阀帽固定管（2）上部，连接法兰（3）的顶部设置有导柱（311）；所述的移动法兰（4）套设在导柱（311）上，且移动法兰（4）的底部与阀帽固定管（2）的顶部连接；所述的外壳（5）呈中空状；外壳（5）的底部设置在连接法兰（3）上，主管道（1）穿过外壳（5）顶部中心；所述的驱动组件（6）位于外壳（5）内，且驱动组件（6）用于驱动移动法兰（4）移动；

所述的外壳（5）一侧顶部设置有驱动配合架（51），所述的驱动配合架（51）上设置有U型配合槽（511）；所述的驱动配合架（51）一端顶部设置有刻度盘（52）；所述的驱动组件（6）包括蜗杆（61）、蜗轮（62）；所述的蜗杆（61）的两侧上套设有蜗轮套（611）；所述的两个蜗轮套（611）分别通过两个蜗轮套定位块（612）横向设置在U型配合槽（511）的两端；所述的蜗轮（62）与蜗杆（61）相配合；蜗轮（62）套设在主管道（1）上，且蜗轮（62）位于移动法兰（4）上方且与移动法兰（4）相配合；所述的蜗杆（61）的一端穿过刻度盘（52）连接有拨轮（613）；所述的有拨轮（613）上设置有摇杆（614）。

2.根据权利要求1所述的一种污泥焚烧装置，其特征在于，所述的阀帽（21）的中部设置有贯通的主喷通道（211）；所述的主喷通道（211）的底部截面呈倒梯形；主喷通道（211）内设置有喷嘴；所述的喷嘴包括喷嘴座（212）和喷嘴芯（213）；所述的喷嘴座（212）连接在主管道（1）的底部；所述的喷嘴芯（213）连接在喷嘴座（212）的下部。

3.根据权利要求1所述的一种污泥焚烧装置，其特征在于，所述的阀帽（21）的下部周向规则设置有由中心通向外侧的三个阀帽通道（214）；每个所述的阀帽通道（214）中部连接有气体通道（215）。

4.根据权利要求1所述的一种污泥焚烧装置，其特征在于，所述的移动法兰（4）侧部连接有进气管（41）；所述的进气管（41）穿过外壳（5）的顶部。

5.根据权利要求1所述的一种污泥焚烧装置，其特征在于，所述的阀帽固定管（2）上套设有连接弹簧（22）；所述的连接弹簧（22）位于连接法兰（3）和移动法兰（4）之间。

6.根据权利要求1所述的一种污泥焚烧装置，其特征在于，所述的导柱（311）有两根，分别位于连接法兰（3）的两侧。
