专利号: 2019107168330
申请人: 淮北禾获人科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 纸品制作;纸的加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

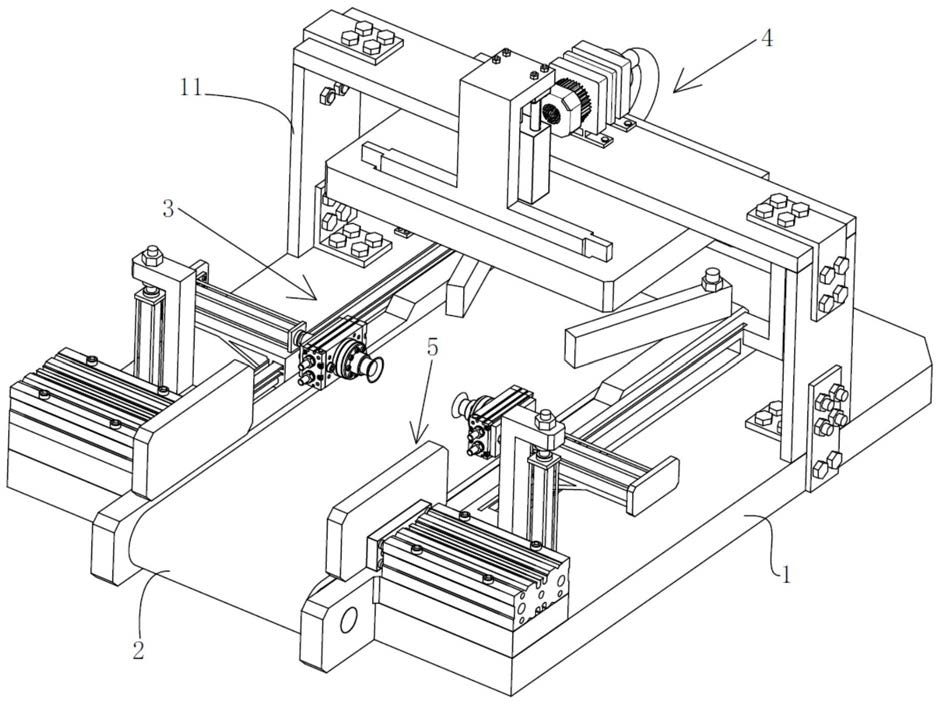

1.一种适用于不同尺寸的包装盒覆膜密封装置,包括底板(1)、输送带(2)、夹持机构(3)、覆膜机构(4)和封边机构(5),所述输送带(2)安装在底板(1)内,两个所述封边机构(5)对立安装在底板(1)的两侧,其特征在于:所述夹持机构(3)包括液压缸(31)、直线驱动机构(32)、导轨(33)、滑块(34)、单轴气缸(35)、旋转气缸(36)和顶杆(37),两个所述导轨(33)分别通过两个所述液压缸(31)活动安装在底板(1)上,其中两个所述导轨(33)为对立安放,两个所述滑块(34)分别活动安装在两个所述导轨(33)内,其中一个滑块(34)与直线驱动机构(32)传动连接,两个所述单轴气缸(35)的一端分别通过螺栓固定安装在两个所述滑块(34)上,其动力输出端分别安装有旋转气缸(36),两个所述顶杆(37)分别通过螺栓安装在两个所述旋转气缸(36)的动力输出端;

所述覆膜机构(4)包括风箱(41)、气管(42)、风机(43)、烫刀(44)、双轴气缸Ⅰ(45)和收卷辊(46),所述风箱(41)固定安装在支撑板(11)的下方,风箱(41)的底部设有若干风孔(411),所述风机(43)通过气管(42)与风箱(41)连通,所述烫刀(44)通过双轴气缸Ⅰ(45)活动安装在风箱(41)上,所述收卷辊(46)的两端分别通过轴承安装在风箱(41)上。

2.根据权利要求1所述的一种适用于不同尺寸的包装盒覆膜密封装置,其特征在于:四个所述液压缸(31)的一端两两安装在底板(1)的两侧、另一端分别固定安装有导轨(33)。

3.根据权利要求1所述的一种适用于不同尺寸的包装盒覆膜密封装置,其特征在于:直线驱动机构(32)包括丝杆(321)、大带轮(322)、皮带(323)、小带轮(324)和电机(325),所述丝杆(321)的两端分别通过轴承安装在其中一个导轨(33)内,丝杆(321)贯穿过安装在导轨(33)上的滑块(34)并与滑块(34)之间形成螺纹传动,丝杆(321)通过大带轮(322)、皮带(323)以及小带轮(324)与电机(325)动力连接。

4.根据权利要求1所述的一种适用于不同尺寸的包装盒覆膜密封装置,其特征在于:所述风机(43)通过螺栓安装在支撑板(11)上,所述气管(42)的一端与风机(43)的出风口密封连接、另一端与风箱(41)密封连接,所述烫刀(44)配合安装在风箱(41)上的凹槽内,所述双轴气缸Ⅰ(45)的一端安装在风箱(41)上、另一端与烫刀(44)固定连接。

5.根据权利要求1所述的一种适用于不同尺寸的包装盒覆膜密封装置,其特征在于:所述输送带(2)的两侧分别转动安装有挡板(21)。

6.根据权利要求1所述的一种适用于不同尺寸的包装盒覆膜密封装置,其特征在于:所述封边机构(5)包括双轴气缸Ⅱ(51)和封口烫板(52),所述双轴气缸Ⅱ(51)通过螺栓固定安装在输送带(2)的侧板上,其动力输出端固定安装有封口烫板(52),其中封口烫板(52)的底面与输送带(2)的上平面接触。

7.根据权利要求3所述的一种适用于不同尺寸的包装盒覆膜密封装置,其特征在于:所述大带轮(322)固套在丝杆(321)上,所述电机(325)固定安装在导轨(33)上,其动力输出端固套有小带轮(324),所述皮带(323)套设在大带轮(322)和小带轮(324)上。
