专利号: 2019107167395
申请人: 陈其钻
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

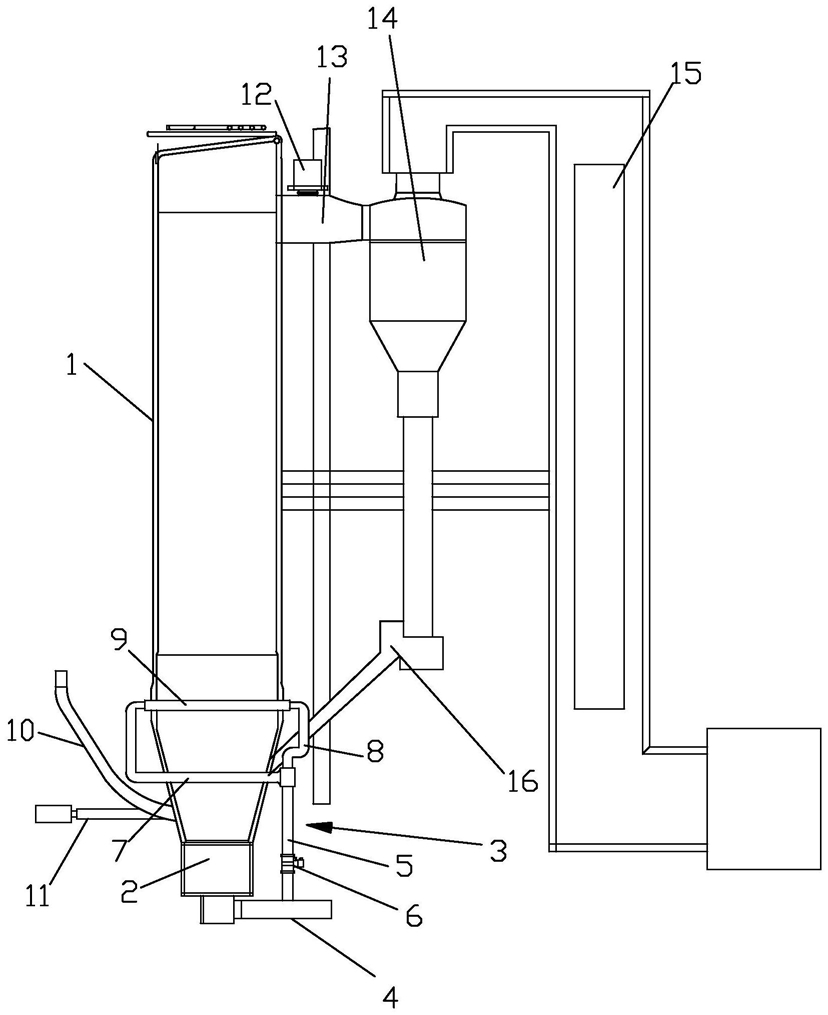

1.低氮燃烧循环流化床锅炉,包括炉膛、进风系统、分离系统及进煤系统,所述炉膛的下端连接所述进风系统及所述进煤系统,所述炉膛的上端连接所述分离系统,其特征在于:

所述进风系统包括进风管、一次进风器及二次进风管路系统,所述进风管分别连接所述一次进风器与所述二次进风管路系统,所述一次进风器安装于所述炉膛的下端;所述一次进风器内安装有一次进风管、进风缓冲器及布风板,所述进风管连接所述一次进风管,所述一次进风管连接所述进风缓冲器,所述进风缓冲器连通所述布风板,所述布风板连接所述炉膛的一次风燃烧区;所述二次进风管路系统上连接有电磁阀,所述二次进风管路系统连接所述炉膛的二次风燃烧区,所述二次风燃烧区位于所述一次风燃烧区的下游;所述进风缓冲器包括上口、下口、升降杆、升降往复丝杠及连杆,所述升降杆的上端设有上口塞,所述上口塞与所述上口相互匹配,所述升降杆的下端设有下口塞,所述下口塞与所述下口相互匹配;所述升降杆通过所述连杆连接所述升降往复丝杠。

2.根据权利要求1所述的低氮燃烧循环流化床锅炉,其特征在于:所述进煤系统包括落煤管、可拆式进煤斗及推煤器,所述落煤管连接所述炉膛,所述落煤管的管口与所述可拆式进煤斗相互匹配,所述可拆式进煤斗以放入方式安装至所述落煤管的管口;所述推煤器包括推煤管、推煤杆、推煤头及推煤缸,所述推煤缸连接所述推煤杆,所述推煤杆伸入到所述推煤管中,所述推煤管与所述落煤管连通,所述推煤头连接于所述推煤杆的端部,通过所述推煤缸推动所述推煤头进入所述落煤管反复推煤。

3.根据权利要求1所述的低氮燃烧循环流化床锅炉,其特征在于:所述升降往复丝杠包括丝杠座、丝杠、丝杠滑块、主动轮、皮带、从动轮及丝杠电机,所述丝杠电机连接所述主动轮,所述主动轮与所述从动轮通过皮带连接,所述从动轮连接所述丝杠,所述丝杠安装于所述丝杠座上;所述丝杠上连接有丝杠滑块,所述丝杠滑块连接所述连杆。

4.根据权利要求3所述的低氮燃烧循环流化床锅炉,其特征在于:所述升降往复丝杠还包括有两组导向组件,所述导向组件分别位于所述丝杠的两侧,所述导向组件包括导向座及导向滑块,所述导向座上连接有导向滑块,所述导向滑块连接所述丝杠滑块。

5.根据权利要求1所述的低氮燃烧循环流化床锅炉,其特征在于:所述进风缓冲器的上端连接有布风器,所述布风器连接所述进风缓冲器的上口;所述布风器内安装有布风转盘及转盘电机,所述布风转盘的周向上设有布风孔,所述布风转盘通过布风管接头连接所述上口,所述转盘电机连接所述布风转盘,所述布风转盘可相对于所述布风器转动,所述布风孔与所述布风板连通。

6.根据权利要求1所述的低氮燃烧循环流化床锅炉,其特征在于:所述二次进风管路系统包括二次进风管、第一分流支管、第二分流支管及环形进风管,所述二次进风管的一端连接所述进风管,所述二次进风管上连接有所述电磁阀,所述二次进风管的另一端连接所述第一分流支管与所述第二分流支管,所述第一分流支管连接所述环形进风管的左侧,所述第二分流支管连接所述环形进风管的右侧,所述环形进风管环形的盘绕于所述炉膛。

7.根据权利要求1所述的低氮燃烧循环流化床锅炉,其特征在于:所述分离系统包括旋风分离器、返料管、进口烟道及尾部烟道,所述进口烟道的一端连接所述炉膛,所述进口烟道的另一端连接所述旋风分离器,所述旋风分离器的上端连接所述尾部烟道,所述旋风分离器的下端连接所述返料管,所述返料管连接至所述炉膛;所述进口烟道处安装有氮氧化物检测仪。
