专利号: 201910710505X
申请人: 黄小芬
专利类型:发明专利
专利状态:已下证
专利领域: 控制;调节
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

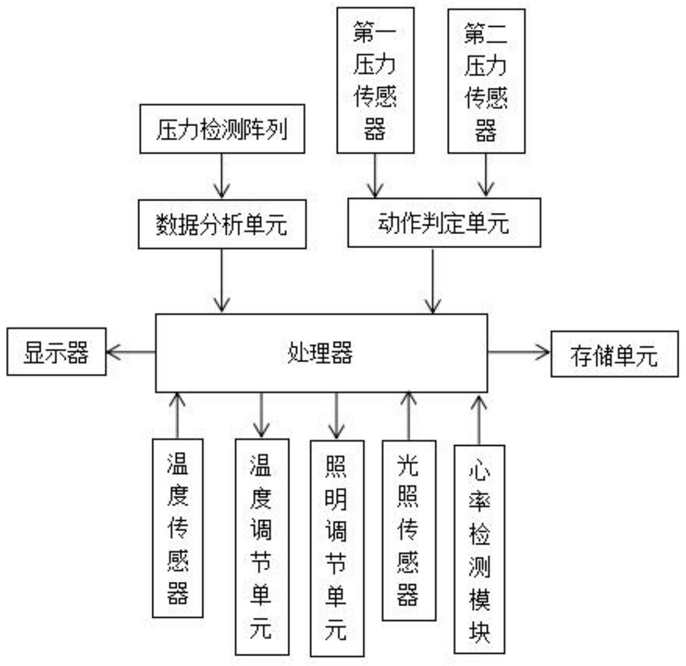

1.一种家居智能环境控制系统,其特征在于,包括压力检测阵列、第一压力传感器、第二压力传感器、动作判定单元、数据分析单元、处理器、显示器、存储单元、温度传感器、温度调节单元、照明调节单元、光照传感器和心率检测模块;

其中,所述第一压力传感器设置于卧式房门外的地板上,所述第二压力传感器设置于卧式房门内的地板上;

所述第一压力传感器将检测到的实时第一压力信息传输到动作判定单元,所述第二压力传感器用于将检测到的实时第二压力信息传输到动作判定单元;

所述动作判定单元用于对第一压力信息和第二压力信息进行动作分析,具体步骤为:步骤一:将第一压力信息标记为Y1,将第二压力信息标记为Y2;

步骤二:根据Y1和Y2的变化分析具体动作;

S1:当顺序检测到Y1和Y2的压力值依次增大,且增幅超过预设值,同时满足当Y2增大后Y1重新将为原值时,表示用户进入卧式,此时产生进入信号;

S2:当顺序检测到Y2和Y1的压力值依次增大,且增幅超过预设值,同时满足当Y1增大后Y2重新将为原值时,表示用户离开卧式,此时产生离开信号;

步骤三:根据进入信号和离开信号的产生分析预照明状态的开启和关闭;

S1:当检测到产生进入信号时,即产生预照明状态信号;

S2:当检测到产生离开信号,且在预设时间T1内没有产生进入信号,即产生关闭照明信号;

所述动作判定单元用于将进入信号、离开信号、预照明状态信号和关闭照明信号传输到处理器;

所述压力检测阵列为均布在床垫内部的若干第三压力传感器,若干第三压力传感器布满床垫,能够实时检测床垫上的压力;所述压力检测阵列用于结合所有第三压力传感器进行体态分析并产生对应的无接触信号、坐压信号和躺压信号;

所述数据分析单元用于在产生无接触信号、坐压信号和躺压信号时将无接触信号、坐压信号和躺压信号传输到处理器;所述数据分析单元还用于将Sy传输到处理器;

所述温度传感器设置于卧式内,用于实时检测卧式温度,并将卧式温度传输到处理器,所述心率检测模块用于实时检测卧式用户心跳信息,并将心跳信息传输到处理器;

所述处理器用于结合卧式温度、心跳信息、Sy、温度调节单元和接收到的进入信号、离开信号、无接触信号、坐压信号和躺压信号进行温度温度调节步骤,具体表现为:步骤一:当检测到产生进入信号,且在预设时间内没有检测到离开信号,即自动开启温度调节信号,利用温度调节单元和温度传感器将卧式温度控制在预设温度Ty;此阶段温度调节如下:SS1:当监测到进入信号产生时间预设时间后,未检测到坐压信号时,表明用户在卧式内没有准备进入睡眠;

在此期间,通过温度调节单元自动将卧式温度调节为Ty-X3,X3为预设值;

当在此期间检测到心跳信息出现上升且上升速率大于预设值V1时,进一步将卧式温度调节为Ty-2*X3,当心跳信息的上升速率小于等于预设值V1时,则将卧式温度回调为Ty-X3;

SS2:当检测到产生坐压信号且保持预设时间以上时,通过温度调节单元自动将卧式温度调节为Ty;

SS3:当检测到躺压信号且持续预设时间及以上时,同时用户的心跳信息趋于稳定时,表明用户进入睡眠状态,此时将温度调节为Ty+X3;

步骤二:当检测到产生离开信号,且在预设时间内没有检测到进入信号,则表明用户离开卧式,关闭温度调节单元,停止温度调节;

所述光照传感器用于实时检测卧式光照度,并将光照度信息传输到处理器;所述照明调节单元用于实时调节卧式内的照明情况。

2.根据权利要求1所述的一种家居智能环境控制系统,其特征在于,所述体态分析的具体表现为:S100:建立体态检测模型,具体过程为:

S101:首先建立床垫平面模型,并在模型上标注出每一个第三压力传感器的位置,与实际第三压力传感器设置一致;

S102:当第三压力传感器检测到压力存在且大于预设值时,获取所有检测到压力的第三压力传感器;

S103:在平面模型上标注出所有检测到压力的第三压力传感器,并将检测到压力的最外围第三压力传感器连接形成受压区;

S104:自动获取到受压区的受压面积,将并将受压面积标记为Sy;

S200:实时对卧式用户进行体态检测,具体表现为:

S201:根据体态检测模型实时获取到受压面积Sy;

S202:将受压面积Sy与X1、X2进行比较,X1、X2均为预设值,且X1

S203:当Sy

S204:当X1≤Sy≤X2时,表示床上有人坐着,产生坐压信号;

S205:当Sy>X2时,表示床上有人躺着,产生躺压信号。

3.根据权利要求1所述的一种家居智能环境控制系统,其特征在于,所述处理器还用于结合照明调节单元以及接收到的光照度信息、进入信号、离开信号、无接触信号、坐压信号和躺压信号进行照明调节;具体表现为:步骤一:当接收到进入信号且光照度信息低于预设值时,则通过照明调节单元将卧式光照度调节为Zd;

S1:当检测到坐压信号且保持预设时间以上时,则将卧式光照度调节为Zd-X4,X4为预设值;在此过程中若检测到躺压信号时,则将卧式光照度调节为Zd-2X4;当躺压信号持续超过预设时间时,则关闭卧式光照;

S2:当卧式光照度信息高于预设值时,不进行光照调节;

步骤二:当检测到离开信号且预设时间内没有产生进入信号时,则关闭卧式照明。

4.根据权利要求1所述的一种家居智能环境控制系统,其特征在于,所述处理器还用于将卧式温度和光照度信息传输到显示器进行实时显示;所述处理器还用于获取到用户每天在卧式检测到躺压信号的时间,并将其标记上日期,传输到存储单元进行实时存储,便于记录用户的睡眠时间。
