专利号: 201910697338X
申请人: 南京昱晟机器人科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

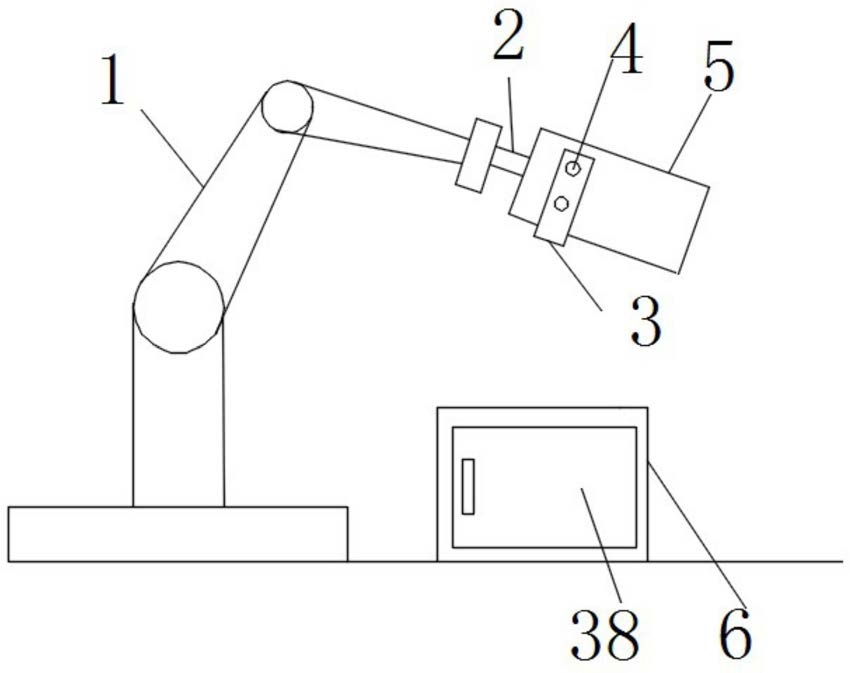

1.一种机器人在线校准系统,其特征在于,包括切割机器人(1),所述切割机器人(1)的端口固定连接有连接轴(2),所述连接轴(2)上固定连接有连接接头(3),所述连接接头(3)通过螺栓(4)与刀片(5)固定连接,所述切割机器人(1)的一侧设有U型箱(6),所述U型箱(6)的内部固定连接有U型架(7),所述U型架(7)的顶部固定连接有检测机构,所述检测机构的下方对称设有液压伸缩杆一(8),所述液压伸缩杆一(8)与所述U型架(7)固定连接,所述液压伸缩杆一(8)的活动端固定连接有弧形板(9),所述弧形板(9)的外壁固定连接有电机(10),所述电机(10)的输出端与转轴(11)连接,所述弧形板(9)靠近所述转轴(11)处开有通孔(12),所述转轴(11)的外表面固定连接有螺纹块(13),所述螺纹块(13)的一端贯穿所述通孔(12)且位于所述通孔(12)的外侧,所述螺纹块(13)的外表面螺纹连接有螺纹套(14),所述螺纹套(14)远离所述弧形板(9)的一端固定连接有压块(15),所述弧形板(9)的下方设有夹紧机构,所述夹紧机构的下方设有液压伸缩杆二(16),所述液压伸缩杆二(16)与所述U型架(7)固定连接,所述液压伸缩杆二(16)的活动端固定连接有压板一(17),所述压板一(17)的下方两侧均设有限位机构,所述液压伸缩杆二(16)的下方设有位移传感器一(18),所述压板一(17)靠近所述位移传感器一(18)处开有圆孔一(19),所述U型架(7)远离所述液压伸缩杆二(16)的一侧固定连接有液压伸缩杆三(20),所述液压伸缩杆三(20)的活动端固定连接有压板二(21),所述液压伸缩杆三(20)的下方设有位移传感器二(22),所述压板二(21)靠近所述位移传感器二(22)处开有圆孔二(23),所述U型架(7)的外壁且远离液压伸缩杆一(8)的一侧固定连接有控制器(24),所述电机(10)、液压伸缩杆一(8)、液压伸缩杆二(16)、液压伸缩杆三(20)、位移传感器一(18)和位移传感器二(22)均与所述控制器(24)电性连接。

2.根据权利要求1所述的一种机器人在线校准系统,其特征在于,所述检测机构包括U型杆一(25)和位移传感器三(26),所述U型架(7)的顶部固定连接有U型杆一(25),所述U型杆一(25)的内壁均连接有位移传感器三(26)。

3.根据权利要求2所述的一种机器人在线校准系统,其特征在于,所述夹紧机构包括伸缩气缸一(27)、支撑板(28)、伸缩气缸二(29)、U型杆二(30)和活动杆(31),所述U型架(7)靠近所述控制器(24)的一侧固定连接有伸缩气缸一(27),所述伸缩气缸一(27)的活动端固定连接有支撑板(28),所述支撑板(28)的顶部固定连接有伸缩气缸二(29),所述伸缩气缸一(27)和伸缩伸缩气缸二(29)与所述控制器(24)电性连接,所述伸缩气缸二(29)的活动端固定连接有U型杆二(30),所述U型杆二(30)的两端通过滑动机构与活动杆(31)连接,所述活动杆(31)的一端与支撑板(28)活动连接。

4.根据权利要求3所述的一种机器人在线校准系统,其特征在于,所述滑动机构包括滑槽(32)和滑块(33),所述U型杆二(30)的两端顶部固定连接有滑块(33),所述活动杆(31)靠近所述滑块(33)处开有滑槽(32),所述滑块(33)和所述滑槽(32)相匹配。

5.根据权利要求4所述的一种机器人在线校准系统,其特征在于,所述活动杆(31)远离所述支撑板(28)的一端内壁固定连接有夹紧块(34),所述夹紧块(34)的内壁设置有防滑纹(35)。

6.根据权利要求5所述的一种机器人在线校准系统,其特征在于,所述U型杆二(30)的两侧设有限位杆一(36),所述限位杆一(36)与所述支撑板(28)固定连接,所述限位杆一(36)靠近所述伸缩气缸二(29)的一端固定连接有限位杆二(37),所述伸缩气缸二(29)的活动端贯穿所述限位杆二(37)且与所述U型杆二(30)固定连接。

7.根据权利要求6所述的一种机器人在线校准系统,其特征在于,所述U型箱(6)的外壁铰链连接有箱门(38)。

8.根据权利要求7所述的一种机器人在线校准系统,其特征在于,所述限位机构包括固定杆(39)、限位块一(40)、斜面一(41)、限位块二(42)、斜面二(43)和伸缩气缸三(44),所述U型架(7)的底部固定连接有数量为两个的固定杆(39),所述固定杆(39)的内部设有限位块一(40),所述限位块一(40)的一侧设置有斜面一(41),所述限位块一(40)的一侧设有限位块二(42),所述限位块二(42)靠近所述限位块一(40)的一侧设置有斜面二(43),所述限位块二(42)远离所述斜面二(43)的一侧固定连接有伸缩气缸三(44),所述伸缩气缸三(44)与所述U型架(7)固定连接,且所述伸缩气缸三(44)与所述控制器(24)电性连接。

9.根据权利要求8所述的一种机器人在线校准系统,其特征在于,所述液压伸缩杆二(16)的上方与下方均设有导杆一(45),所述导杆一(45)的一端与所述压板一(17)固定连接,所述液压伸缩杆三(20)的上方和下方均设有导杆二(46),所述导杆二(46)的一端与所述压板二(21)固定连接。

10.一种机器人在线校准的方法,其特征在于,用于权利要求9所述的机器人在线校准系统,包括以下步骤:

将切割机器人(1)放置初始位置,启动切割机器人(1),切割机器人(1)根据编程设定将刀片(5)转动到U型架(7)内部;

U型杆一(25)上的位移传感器三(26)对连接轴(2)的位置进行感应,若位置出现偏差,位移传感器三(26)将数据发送给控制器(24),控制器(24)将数据信息反馈给切割机器人(1),切割机器人(1)对位置进行调整;

连接轴(2)位置准确后,位移传感器一(18)与位移传感器二(22)对刀片(5)顶部位置进行感应,若偏离预设值,将数据反馈给控制器(24);

控制器(24)控制液压伸缩杆一(8),液压伸缩杆一(8)伸展令弧形板(9)位于连接轴(2)周边;

控制器(24)控制电机(10)正向旋转,螺纹块(13)随转轴(11)旋转,螺纹套(14)向连接轴(2)处旋转移动,令压块(15)与连接轴(2)贴合,四个压块(15)贴合连接轴(2),对连接轴(2)固定;

控制器(24)控制伸缩气缸一(27)伸展,令支撑板(28)贴近刀片(5),活动杆(31)位于刀片(5)两侧;

控制器(24)控制伸缩气缸二(29)伸展令U型杆二(30)移动,滑块(33)因U型杆二(30)通过滑槽(32)带动活动杆(31),活动杆(31)向内侧转动,令夹紧块(34)夹住刀片(5)顶部;

控制器(24)控制液压伸缩杆二(16)伸展令压板一(17)移动,对刀片(5)的一侧进行校正,随后控制器(24)控制伸缩气缸三(44)伸展,限位块一(40)因伸缩气缸三(44)移动,限位块一(40)将限位块二(42)向上顶,限位块二(42)的顶部位于固定杆(39)的外部,对压板一(17)的底部进行限位;

随后控制器(24)控制液压伸缩杆三(20)伸展,压板二(21)因液压伸缩杆三(20)移动,对刀片(5)的另一侧进行校正;

压板一(17)与压板二(21)对刀片(5)校准后,控制器(24)依次控制伸缩气缸三(44)、液压伸缩杆二(16)、液压伸缩杆三(20)、伸缩气缸二(29)、伸缩气缸一(27)复位;

控制器(24)控制电机(10)反转,令压块(15)脱离连接轴(2),随后控制器(24)控制液压伸缩杆一(8)复位,控制器(24)发送信号给切割机器人(1),切割机器人(1)控制刀片(5)离开U型架(7)。
