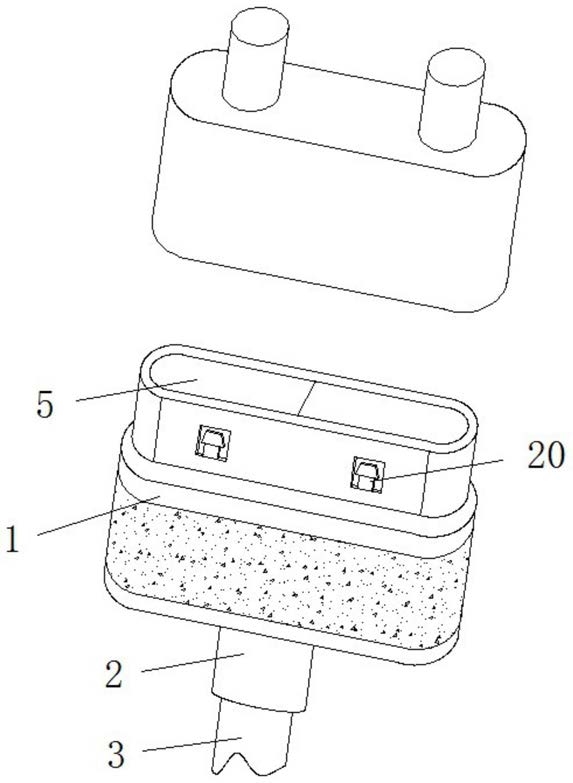

1.一种机器人充电接口，包括外壳体（1），所述外壳体（1）的下端中部固定连接有缓冲套管（2），所述缓冲套管（2）的下端中部固定连接有导线（3），其特征在于：所述外壳体（1）的上端内侧壁上分别开设有凹槽（4），所述凹槽（4）的内部固定连接有转动轴（7），所述转动轴（7）的外表壁上套接有转动板（6），所述转动板（6）上固定连接有防尘盖（5），所述转动轴（7）的外表壁上对应所述转动板（6）的内部套接有扭簧（8），所述扭簧（8）的始端与尾端分别抵触在所述防尘盖（5）的下表面上和所述凹槽（4）的内部，所述外壳体（1）的下端内部固定连接有固定座（9），所述固定座（9）的上表面两侧均固定连接有导电端子（10），所述固定座（9）的上端中部固定连接有滑杆（11），所述滑杆（11）的外表壁上套接有压缩弹簧（12），所述滑杆（11）的外表壁上对应所述压缩弹簧（12）的上端套接有滑套（13），所述滑套（13）的外表壁上固定连接有连杆（19），所述连杆（19）的顶端固定连接有导电套（17），所述外壳体（1）的内部对应所述凹槽（4）的下方位置固定连接有安装板（15），所述安装板（15）上表面两侧开设有通孔，所述通孔的内部插接有导电柱（16），所述导电柱（16）纵向贯穿于所述通孔，所述导电套（17）的内部开设有套孔，所述导电柱（16）的外表壁与套孔的内侧壁相抵触，且所述导电柱（16）可滑动地位于所述套孔的内部。

2.根据权利要求1所述的一种机器人充电接口，其特征在于：所述滑套（13）的外表壁上对称固定连接有两个滑块（14），所述安装板（15）的中部对应所述滑块（14）的位置开设有滑槽（18），所述滑套（13）与所述安装板（15）通过所述滑块（14）滑动连接。

3.根据权利要求2所述的一种机器人充电接口，其特征在于：所述滑套（13）的内部开设有与所述滑杆（11）相匹配的通孔，且所述滑杆（11）可在通孔的内部自由的滑动。

4.根据权利要求3所述的一种机器人充电接口，其特征在于：所述滑套（13）的顶端面与所述导电柱（16）的顶端面相隔20mm，且所述导电套（17）的下端面与所述导电端子（10）的上端面之间相隔20mm。

5.根据权利要求4所述的一种机器人充电接口，其特征在于：所述防尘盖（5）的长度为所述外壳体（1）长度的四分之二。

6.根据权利要求5所述的一种机器人充电接口，其特征在于：所述外壳体（1）的上端前表面和后表面上均贯穿连接有两个卡扣（20），四个所述卡扣（20）的结构呈勾状。

7.根据权利要求6所述的一种机器人充电接口，其特征在于：所述外壳体（1）的下端外表壁上固定连接有防滑垫。

8.一种如权利要求7所述的机器人充电接口的使用方法：

S1、在使用时，首先紧握外壳体（1）上的防滑垫将充电接口插入与充电接口相匹配的充电座的内部，通过卡扣（20）与充电座相卡和连接，进而使防尘盖（5）通过转动轴（7）在扭簧（8）的作用下转动折叠收纳至凹槽（4）的内部，通过卡扣（20）可以避免充电接口与充电座滑落或者弹出；

S2、在插接的同时，通过与外壳体（1）相匹配的充电座上的顶柱将外壳体（1）内部的滑套（13）顶住并向下推动，滑套（13）在滑块（14）和滑槽（18）的相互配合作用下向下滑动，通过滑套（13）向下滑动从而使插接在滑套（13）内部的滑杆（11）向上运动，同时使套接在滑杆（11）上的压缩弹簧（12）进行压缩，能够避免滑动时出现跑偏的现象发生；

S3、在滑套（13）滑动的同时，通过滑套（13）向下滑动从而带动通过连杆（19）固定连接在滑套（13）上的导电套（17）向下滑动，使导电套（17）与固定连接在固定座（9）上的导电端子（10）进行接触，同时使与外壳体（1）相匹配的充电座内部的充电触柱与导电柱（16）进行插接；

S4、通过导电端子（10）与导线（3）之间电性连接，电流依次通过导电端子（10）流向导电套（17），再流向导电柱（16），并输出至充电座上的充电触柱上对机器人进行充电，形成一个电路的导通，从而实现机器人的充电。
