专利号: 2019106841766
申请人: 陈城
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2025-03-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

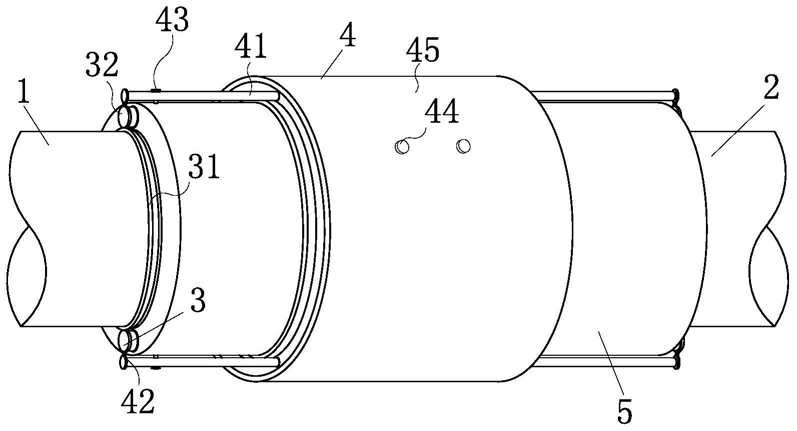

1.一种螺纹钢接头,其特征在于:包括第一钢筋(1)、第二钢筋(2)、密封机构(3)、注油机构(4)、连接套(5)及连接头(6);用于实现对建筑中搭建的建材进行支撑的所述第一钢筋(1)、所述第二钢筋(2)的相对端焊接有带外螺纹的所述连接头(6),所述第一钢筋(1)、所述第二钢筋(2)通过所述连接头(6)螺纹连接于中空圆柱形结构的、带有内螺纹的所述连接套(5)的内部,所述连接套(5)的两端滑动连接有用于实现所述第一钢筋(1)、所述第二钢筋(2)防护的、避免雨水、灰尘进入到所述连接套(5)内部的所述密封机构(3),所述连接套(5)的表面安装有用于实现对所述第一钢筋(1)、所述第二钢筋(2)及所述连接套(5)进行润滑的、方便拆卸的所述注油机构(4),所述注油机构(4)与所述连接套(5)连通,且所述注油机构(4)与所述密封机构(3)连接;

所述密封机构(3)包括密封环(31)、滑杆(32)、密封口(33)、安装槽(34)及压簧(35),所述连接套(5)的两端均开设有呈环形结构的所述安装槽(34),位于所述连接套(5)两端的所述安装槽(34)的内部均相对滑动连接有两个所述滑杆(32),两个所述安装槽(34)的内部安装有与所述滑杆(32)的一端抵触的所述压簧(35),所述连接套(5)的两端开设有所述密封口(33),位于所述连接套(5)两端的两个所述滑杆(32)之间焊接有所述密封环,两个所述密封环(31)均卡合到所述密封口(33)的内部,且所述滑杆(32)呈“工”字形结构;

位于所述连接套(5)两端的所述密封口(33)的截面呈梯形结构,且所述密封环(31)呈中空圆台形结构,且所述密封环(31)的最大直径等于所述密封口(33)的最大内径;

所述注油机构(4)包括连接杆(41)、连接板(42)、固定螺丝(43)、密封塞(44)、固定筒(45)、油腔(46)、漏油口(47)、活塞(48)及隔板(49),位于所述连接套(5)两端的所述滑杆(32)的相对端焊接有所述连接板(42),四个所述连接板(42)相对端焊接有所述连接杆(41),四个所述连接杆(41)的表面螺纹连接有所述固定螺丝(43),所述固定螺丝(43)与所述连接套(5)螺纹连接,所述连接套(5)的表面中心处焊接有中空圆柱形结构的所述固定筒(45),所述固定筒(45)内部的二分之一处焊接有呈环形结构的所述隔板(49),所述隔板(49)的内壁与所述连接套(5)的外壁焊接,所述隔板(49)的两侧壁与所述固定筒(45)之间形成两个所述油腔(46),位于所述固定筒(45)内部的所述连接杆(41)的端部焊接有呈弧形结构的所述活塞(48),所述连接套(5)的表面关于所述隔板(49)对称开设有所述漏油口(47),所述固定筒(45)的表面关于所述隔板(49)对称设有所述密封塞(44)。

2.根据权利要求1所述的一种螺纹钢接头,其特征在于:所述连接杆(41)的长度小于所述隔板(49)到所述连接套(5)侧壁的距离,且所述连接杆(41)与所述活塞(48)的截面呈“工”字形结构。

3.根据权利要求1所述的一种螺纹钢接头,其特征在于:位于所述连接套(5)两端相对的两个所述活塞(48)的最大直径等于所述固定筒(45)的最大内径,且两个所述活塞(48)的周长等于所述固定筒(45)的内壁周长。
