专利号: 2019106590895
申请人: 苏州星科自动化科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 编织;花边制作;针织;饰带;非织造布
更新日期:2025-05-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

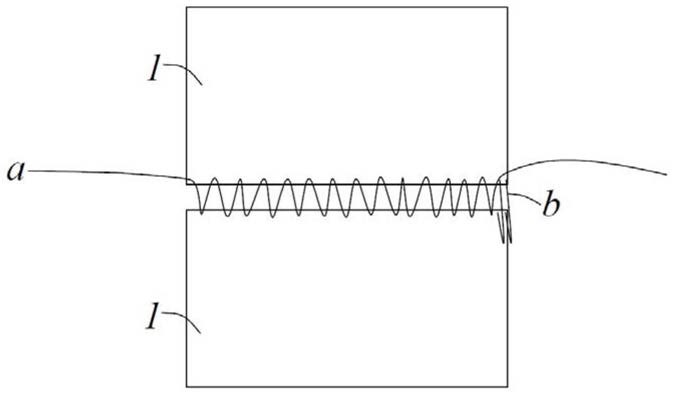

1.一种抽纱装置,用于从织片上抽出连接线,其特征在于,包括罩壳、组装在所述罩壳上的驱动器、设于所述罩壳上的第一驱动机构、与所述驱动器相连接的传动机构以及设置在所述传动机构上的抓握件,在所述驱动器的驱动下所述传动机构带动所述抓握件相对所述罩壳运动;在所述抓握件的运动路径上,所述第一驱动机构配合至所述抓握件以使所述抓握件具有连接线抓握状态和连接线释放状态,并且所述抓握件可保持所述连接线抓握状态远离所述织片运动直至变化为所述连接线释放状态。

2.一种抽纱装置,其特征在于,包括:

罩壳;

组装在所述罩壳上的驱动器;

传动机构,与所述驱动器相连接并在所述驱动器的驱动下相对所述罩壳绕轴线转动;

抓握件,设置在所述传动机构上并随所述传动机构同步绕所述轴线转动;

第一驱动机构,位于所述罩壳上并围绕所述轴线设置,在所述抓握件绕所述轴线转动时,所述第一驱动机构配合至所述抓握件以使所述抓握件在连接线抓握状态和连接线释放状态之间变化。

3.根据权利要求2所述的抽纱装置,其特征在于,所述轴线沿前后方向延伸。

4.根据权利要求3所述的抽纱装置,其特征在于,所述抓握件包括两个夹片、弹性件和凸柱,所述弹性件夹持于两个所述夹片之间,所述凸柱的一端连接所述夹片且其另一端与所述第一驱动机构相抵接;

当所述抓握件呈所述连接线抓握状态时,所述第一驱动机构抵持所述凸柱,以使两个所述夹片克服所述弹性件的弹力彼此趋近并夹紧;

当所述抓握件呈所述连接线释放状态时,所述凸柱配合至所述第一驱动机构,以允许两个所述夹片在所述弹性件的弹力下彼此远离并张开。

5.根据权利要求4所述的抽纱装置,其特征在于,所述第一驱动机构包括第一部分、第二部分和两个过渡部分,每个所述过渡部分连接所述第一部分和所述第二部分;在前后方向上,所述第一部分与所述传动机构之间的间距小于所述第二部分与所述传动机构之间的间距;

在所述抓握件绕所述轴线转动一圈时,所述凸柱可依次配合至所述第一部分、其一所述过渡部分、所述第二部分、另一所述过渡部分,以使所述抓握件相应依次呈所述连接线抓握状态、所述连接线抓握状态向所述连接线释放状态变化、所述连接线释放状态、所述连接线释放状态向所述连接线抓握状态变化。

6.根据权利要求5所述的抽纱装置,其特征在于,所述罩壳包括前后方向上相对设置的两个外壳,所述传动机构为布设在两个所述外壳之间的转盘,两个所述外壳的至少其一设置所述第一驱动机构;

所述第一部分与所述外壳的内表面共平面,所述第二部分和两个所述过渡部分均凹设于所述外壳的内表面。

7.根据权利要求6所述的抽纱装置,其特征在于,还包括:

驱离件,设置在所述传动机构上并随所述传动机构同步绕所述轴线转动;

第二驱动机构,位于所述罩壳上并围绕所述轴线设置,在所述驱离件绕所述轴线转动时,所述第二驱动机构配合至所述驱离件以使所述驱离件相对所述传动机构沿径向往复运动;

并且,当所述驱离件运动至距离所述轴线的最远行程位置时,所述抓握件处于所述连接线释放状态。

8.根据权利要求7所述的抽纱装置,其特征在于,所述第二驱动机构为形成于所述外壳的内表面上的偏心导向槽;

所述驱离件包括与所述传动机构相配接的内端部、连接所述内端部并暴露出所述传动机构的周侧面的外端部以及沿前后方向插入所述偏心导向槽内的被导向部;

在所述传动机构带动所述驱离件绕所述轴线转动时,所述被导向部沿所述偏心导向槽滑动并在所述偏心导向槽的槽壁推动下相对所述轴线产生径向位移。

9.根据权利要求7所述的抽纱装置,其特征在于,所述抓握件的数目设置为绕所述轴线均匀布设的多个;

任意相邻两个所述抓握件之间均设置有所述驱离件。

10.一种针织横机剪抽纱设备,其特征在于,包括权利要求1至9任一项所述的抽纱装置。
