专利号: 2019106568533
申请人: 徐成晓
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

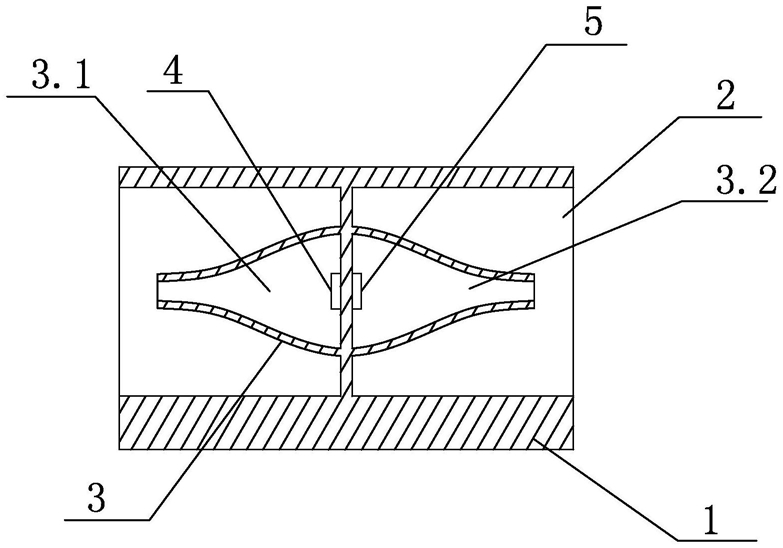

1.一种无人机用互补气压传感器,其特征在于:它包括底座(1)以及横向固定在底座(1)上的圆柱管(2),所述圆柱管(2)内设有与其同轴的梭子状气室(3);所述梭子状气室(3)内沿其中部横截面对称设有第一气室(3.1)和第二气室(3.2);所述第一气室(3.1)和第二气室(3.2)内分别设有第一气压传感器(4)和第二气压传感器(5);

所述第一气压传感器(4)和第二气压传感器(5)的引脚通过导线引出并与设在所述底座(1)上的接口(6)电连接;

所述圆柱管(2)的两端开口相互贯通;

所述梭子状气室(3)的两端设有分别与所述第一气室(3.1)和第二气室(3.2)连通的开口;

所述梭子状气室(3)长度小于所述圆柱管(2)。

2.根据权利要求1所述的无人机用互补气压传感器,其特征在于:所述梭子状气室(3)外壁与所述圆柱管(2)内壁之间最小间隙为5mm。

3.根据权利要求1所述的无人机用互补气压传感器,其特征在于:所述第一气室(3.1)和第二气室(3.2)之间通过设于所述梭子状气室(3)中的隔板隔离。
