专利号: 2019106505873
申请人: 三峡大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-11-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

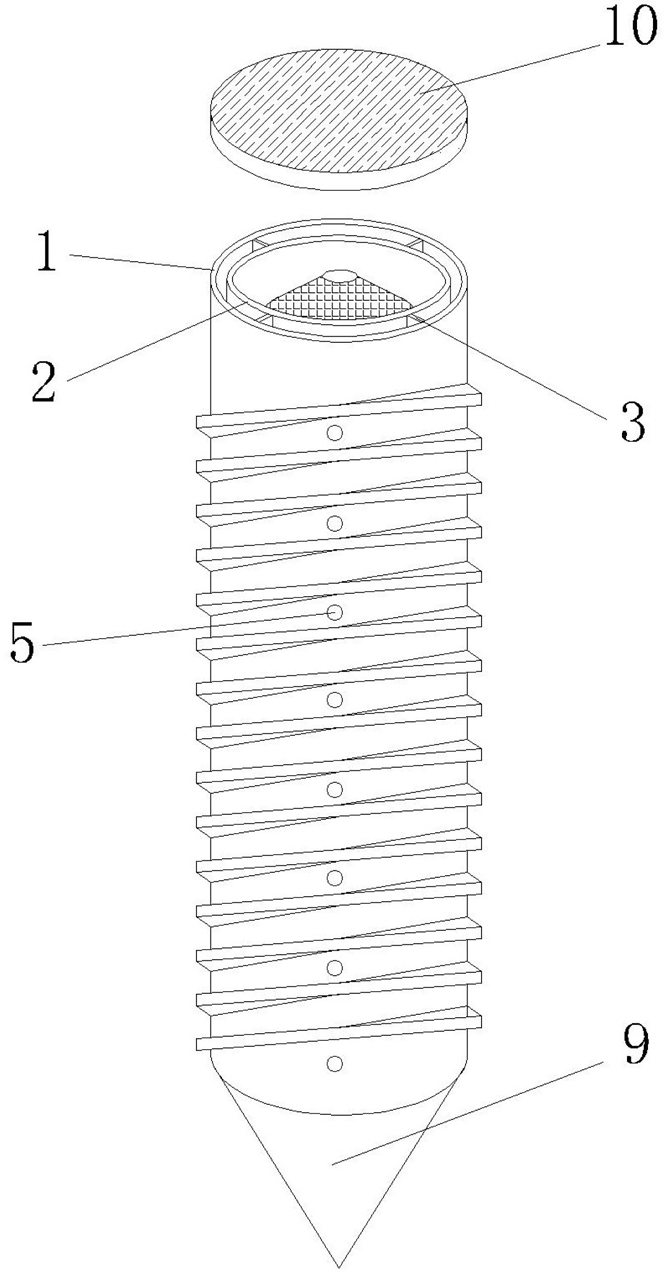

1.一种针对珊瑚砂地基的双层螺纹钢管桩,其特征在于:它包括第一外层螺纹钢管(1),所述第一外层螺纹钢管(1)的内侧壁上通过均布的多个第一矩形钢片(3)安装有第一内层光滑钢管(2),所述第一矩形钢片(3)将第一外层螺纹钢管(1)和第一内层光滑钢管(2)之间的环形腔分隔成为多个扇形柱状的第一灌浆区(4),所述第一灌浆区(4)靠第一外层螺纹钢管(1)的管壁上沿其高度方向开设多个第一渗浆孔(5);所述第一外层螺纹钢管(1)的底端设置有第一桩头(9);

所述第一外层螺纹钢管(1)外壁上的螺纹采用梯形螺纹,所述梯形螺纹的尺寸有多种不同规格,所述梯形螺纹的上或下表面均设置有用于提升抗拉或抗压摩阻力的粗糙纹路;

所述第一内层光滑钢管(2)的中心区域设置一个具有一定厚度的橡胶气囊(6),所述橡胶气囊(6)的顶部设有一个加气口(7);使用时所述加气口(7)与空压机相连并向橡胶气囊(6)内部加压,加压后的所述橡胶气囊(6)横向均匀膨胀,所述橡胶气囊(6)加压后封闭加气口(7);

所述第一桩头(9)的形式根据不同的工程情况选用不同桩尖类型,采用尖桩十字桩尖、圆锥型桩尖或棱型桩尖;在向钢管桩灌注完砂浆和橡胶气囊(6)加压后在所述第一外层螺纹钢管(1)的顶部封装有独立圆形的第一封口装置(10)。

2.采用权利要求1所述一种针对珊瑚砂地基的双层螺纹钢管桩的施工方法,其特征在于它包括以下步骤:步骤1:先清理地基表层的一些杂物,并平整地基,然后确定桩位并予以标记;

步骤2:根据工程实际情况设计钢管桩的尺寸,选择钢管的材质,然后在工厂进行预制,并做适当的防腐蚀处理;

步骤3:将钢管桩运送至施工现场,先对其进行检查,若与设计不符或发现桩身有裂缝问题时及时进行处理;

步骤4:使用螺旋打桩设备将螺纹桩旋入地基;

步骤5:向螺纹桩内部的第一灌浆区(4)进行灌浆,采用依次灌浆,或者同时朝多个灌浆区进行灌浆,砂浆的类型自行选择,但其须具有良好的流动性;

步骤6:向灌浆区内部适当加压,以便砂浆能顺畅的从渗浆孔流向桩身外的珊瑚砂地基中;

步骤7:给预先设置在桩内的橡胶气囊(6)加压,使其膨胀并给第一内层光滑钢管(2)传递径向的张力,然后这种力再通过第一矩形钢片(3)传递给第一外层螺纹钢管(1),最终形成钢管对桩身土体的挤压;

步骤8:封闭橡胶气囊(6)加压口,并给桩身顶端加上第一封口装置(10);

步骤9:当桩无需发挥其承载作用时,通过拆下第一封口装置(10),然后给橡胶气囊(6)卸压来方便的将钢管桩进行回收。
