专利号: 2019106494629
申请人: 唐山职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 其他类目不包含的电技术
更新日期:2025-03-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

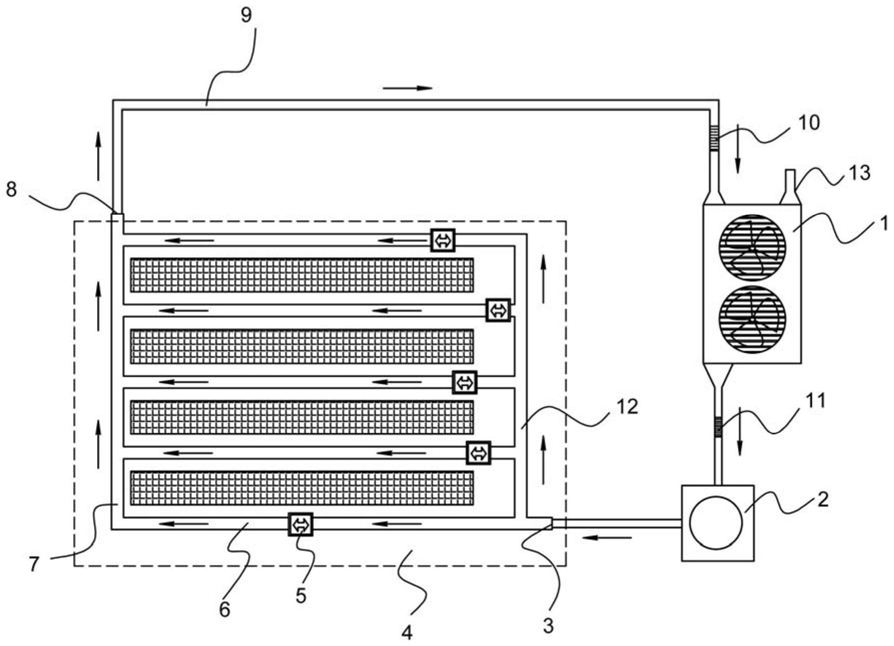

1.一种云计算服务器机房冷却系统,包括空调室外机(1)、离心风机(2)以及设置在机房室内(4)的散热管路,空调室外机(1)、离心风机(2)以及设置在机房室内(4)的散热管路形成散热回路,其特征在于:所述散热管路设置于机房屋顶,散热管路包括冷风管(12)、热风管(7)及若干连接在冷风管(12)、热风管(7)之间的中间管道,在散热管路上设置有常闭的出风阀口,在散热管路下方设置有移动送风装置,所述移动送风装置可移动至出风阀口处,并与阀口对接,将冷风引入移动送风装置,并通过设置在移动送风装置下方的伸缩管和送风扇,将冷风单独吹送给指定的服务器。

2.根据权利要求1所述的一种云计算服务器机房冷却系统,其特征在于:所述出风阀口包括设置在管道内侧壁的挡圈(16)、密封圈(18)和密封球(17),在挡圈(16)中心设置浮动的密封球(17),在密封球(17)与挡圈(16)之间设置有密封圈(18),密封球受重力作用与密封圈(18)贴合,出风阀口处于常闭状态。

3.根据权利要求2所述的一种云计算服务器机房冷却系统,其特征在于:所述移动送风装置包括滑车(5)、设置在滑车下方的伸缩管、送风扇(25)以及中空滑轨(6),所述中空滑轨(6)即为连接冷风管(12)和热风管(7)之间的中间管道,所述滑车(5)套装在中空滑轨(6)上,在中空滑轨(6)上方铺设有同步带(14)作为轨道,滑车(5)内设置有与同步带配合的同步带轮(15),同步带轮(15)连接驱动电机作为驱动轮,在滑车下方设置有冷气出口(20),所述冷气出口的开口处设置有密封垫(19)和用于顶起密封球(17)的拨片(21)。

4.根据权利要求2所述的一种云计算服务器机房冷却系统,其特征在于:所述移动送风装置包括一个滑台(36)、两个滑块、导向杆、同步带轮和同步带,第一导向杆(30)和第二导向杆(31)平行设置于机房屋顶的两侧,并通过固定座(29)固定,在第一导向杆(30)上滑动连接第一滑块(32),在第二导向杆(31)上滑动连接第二滑块(33),在第一滑块(32)和第二滑块(33)之间设置平行设置有第三导向杆(34)和第四导向杆(35),在第三导向杆(34)和第四导向杆(35)上滑动连接有滑台(36),第一同步带轮(37)、第二同步带轮(38)、第三同步带轮(39)、第四同步带轮(40)分别位于矩形框架四角处,在靠近第三同步带轮(39)的位置处设置第五同步带轮(41),在靠近第四同步带轮(40)的位置处设置有第六同步带轮(42),在第一滑块(32)上设置有第七同步带轮(43)和第八同步带轮(44),在第二滑块(33)上设置有第九同步带轮(45)和第十同步带轮(46),第一同步带(47)的起始段固定在滑台(36)左侧,依次绕过第八同步带轮(44)、第一同步带轮(37)第三同步带轮(39)、第六同步带轮(42)和第九同步带轮(45),末端连接到滑台(36)的右侧,第二同步带(48)起始段固定在滑台(36)的右侧,依次绕过第十同步带轮(46)、第二同步带轮(38)、第四同步带轮(40)、第五同步带轮(41)和第七同步带轮(43),末端连接到滑台(36)的左侧,同步带通过张紧装置张紧,第一同步带轮连接第一同步电机(58),第二同步带轮连接第二同步电机(59)。

5.根据权利要求3或4所述的一种云计算服务器机房冷却系统,其特征在于:所述伸缩管由三级管道套接组成,所述伸缩管设置在移动送风装置冷气出口处,伸缩管最底端的连接管上设置有送风扇,利用送风扇的重力拉伸连接管,通过牵引绳上拉收缩连接管,所述牵引绳一端固定在第三级管道上,牵引绳另一端缠绕驱动电机的输出滚轮上,驱动电机相对第一级管道固定。

6.根据权利要求4所述的一种云计算服务器机房冷却系统,其特征在于:所述滑台上方设置有用于与散热管路阀口对接的接口,在接口处设置有密封垫(49)和用于顶起密封球(17)的拨片(50)。

7.根据权利要求4所述的一种云计算服务器机房冷却系统,其特征在于:在滑台(36)上设置有通孔(51),与第三导向杆(34)和第四导向杆(35)配合,使得滑台(36)可沿第三导向杆(34)和第四导向杆(35)的方向运动。

8.根据权利要求4所述的一种云计算服务器机房冷却系统,其特征在于:散热管路由冷风管、热风管和若干中空格栅管组成。

9.根据权利要求1所述的一种云计算服务器机房冷却系统,其特征在于:在空气循环的管路中设置第一过滤纱网(10)和第二过滤纱网(11),所述第一过滤纱网(10)和第二过滤纱网(11)分别设置在空调室外机的进风口和出风口处。

10.根据权利要求1所述的一种云计算服务器机房冷却系统,其特征在于:所述空调室外机(1)还设置有补气口(13)。
