专利号: 2019106491654
申请人: 湖北文理学院
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

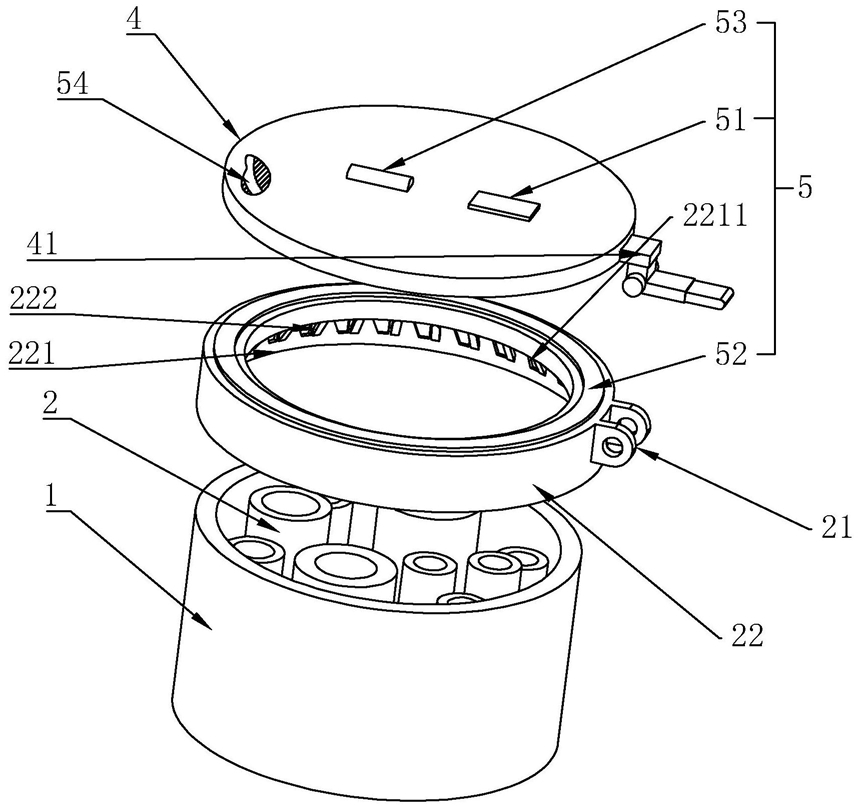

1.一种电动汽车防雨充电插口,包括插口底座(1)和若干根中空的插接柱(2),所述插口底座(1)固定在汽车车体上,若干根插接柱(2)的一端相互间隔的固定在插口底座(1)上,另一端开设有供外部导电柱插入的开口,其特征在于:所述插口底座(1)开口的一端端部设有可打开的密封盖(4),所述插口底座(1)的端部设有用于驱动密封盖(4)打开或是关闭的驱动装置(5),所述驱动装置(5)与车体充电盖通信连接,以在充电盖打开以后,延时一段时间打开密封盖(4),其中密封盖(4)的打开方向为向上翻转打开;所述驱动装置(5)包括检测开关(51)、电磁环(52)、延时器(53)和磁环(54),所述磁环(54)同轴嵌设固定在密封盖(4)内,所述密封盖(4)的侧边与插口底座(1)端面的侧边弹性铰接,以具有打开趋势,同时具有在密封盖(4)打开至90度时卡止的卡止位,所述电磁环(52)同轴固定在插口底座(1)的端部上,以通电吸引磁环(54)使得密封盖(4)盖合在插口底座(1)的端部上,所述检测开关(51)设置在密封盖(4)上,以检测汽车充电盖是否打开,所述检测开关(51)与延时器(53)相互串接在电磁环(52)与汽车电路之间。

2.根据权利要求1所述的电动汽车防雨充电插口,其特征在于:所述密封盖(4)靠近上方的侧边上固定有铰接块(41),所述插口底座(1)端面的侧边相对于铰接块(41)的位置上设有相互间隔的两片铰接片(21),所述铰接块(41)可旋转的嵌入到两片铰接片(21)之间,所述铰接块(41)呈长条状,当密封盖(4)翻转至90度时,铰接块(41)呈竖直设置并与插口底座(1)的外侧壁相抵,形成卡止位,所述铰接块(41)背向密封盖(4)的一端固定有极性与磁环(54)相反的磁块(42),当电磁环(52)产生磁力吸附磁环(52)时,磁块(42)与电磁环(52)相互排斥,其中铰接块(41)为弹性可伸缩杆结构。

3.根据权利要求2所述的电动汽车防雨充电插口,其特征在于:所述延时器(53)包括储能电感,该储能电感的一端与检测开关(51)连接,另一端与电磁环(52)连接。

4.根据权利要求2或3所述的电动汽车防雨充电插口,其特征在于:所述检测开关(51)为贴合固定在密封盖(4)背向插接柱(2)一端上的光敏开关,所述光敏开关的一端与汽车电路连接,另一端与延时器(53)连接,所述插口底座(1)的端部上同轴可拆卸连接有固定环座(22),所述电磁环(52)同轴嵌设在固定环座(22)上,所述铰接块(41)固定在固定环座(22)上。

5.根据权利要求4所述的电动汽车防雨充电插口,其特征在于:所述固定环座(22)背向密封盖(4)的一端的边沿延伸有连接沿(221),所述连接沿(221)的内侧壁上设有若干个倒钩(222),当固定环座(22)同轴套接到插口底座(1)的开口上时,倒钩(222)钩住插口底座(1)端部的外侧壁。

6.根据权利要求5所述的电动汽车防雨充电插口,其特征在于:所述倒钩(222)为具有尖端的弹片,该弹片背向尖端的一端固定在连接沿(221)的内侧壁上,所述连接沿(221)的内侧壁靠近倒钩的位置上开设有供倒钩(222)嵌入的凹槽(2211)。
