专利号: 2019106070706
申请人: 义乌市一平汽车贸易有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2025-07-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

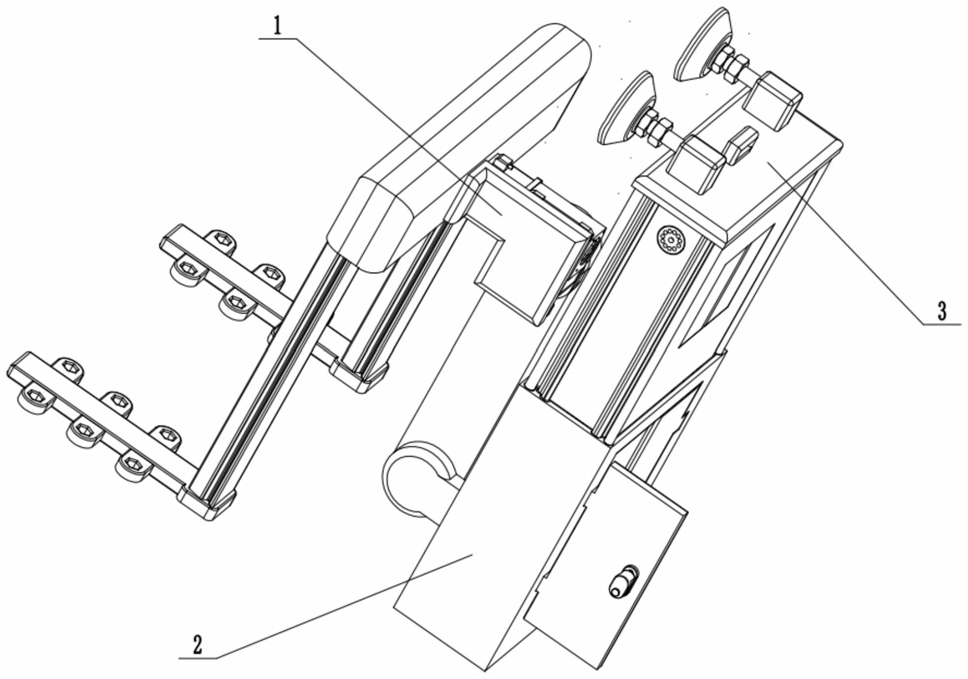

1.一种车载休息储物两用箱,其特征在于,包括:底部固定机构(1)、底部收纳箱(2)、顶部活动箱(3);

所述底部固定机构(1)包括:挡板(104)、动力机构和控制器(108);动力机构和控制器(108)固定安装在挡板(104)的前端面;所述控制器(108)控制设备整体电路模块的运行;

所述底部收纳箱(2)固定安装在所述动力机构上;

所述顶部活动箱(3)与底部收纳箱(2)滑动配合;

所述的动力机构包括:支座(105)、DC伺服电机(106)和分度盘(107);所述支座(105)固定安装在挡板(104)的前端面;分度盘(107)的底座固定安装在支座(105)的侧端面上;DC伺服电机固定安装在分度盘(107)侧端面的固定板上,其电机轴与分度盘(107)侧端面的动力驱动轴固定连接;

所述底部收纳箱(2)包括:收纳箱(201)、电动转轴(202)和支撑杆(210);所述电动转轴(202)的固定部分与收纳箱(201)的后端面固定连接,电动转轴(202)的转动部分与支撑杆(210)的底端固定连接;支撑杆(210)的顶端与动力机构固定连接;

所述顶部活动箱(3)包括:顶箱(301)、支撑机构和电动玻璃窗(309);所述支撑机构固定安装在顶箱(301)的上端面;顶箱(301)的前端面设有电动玻璃窗(309);

所述支撑机构包括:承重块(306)、支撑盘(307)和调节螺丝(308);所述调节螺丝(308)的一端与承重块(306)的后端面固定连接,调节螺丝(308)的另端与支撑盘(307)的顶端固定连接,所述支撑盘(307)的底部设有橡胶材料,用于防止车顶与支撑盘(307)接触发生刮蹭。

2.根据权利要求1所述的一种车载休息储物两用箱,其特征在于,所述调节螺丝(308)上设有活动套筒,通过调节活动套筒上的螺丝去调整支撑机构的高度位置。
