1.一种炭负载钌基氨合成催化剂的制备方法，包括以下步骤：

(1)将炭材料浸渍于金属硝酸盐水溶液中，再将浸渍后炭材料干燥后置于管式炉中，在惰性气氛下升温至600～1000℃焙烧5～30min，制得金属硝酸盐改性炭材料；

(2)将步骤(1)得到的改性炭材料浸渍于三氯化钌水溶液中，加入沉淀剂，再将浸渍后改性炭材料进行洗涤、干燥，得到所述炭负载钌基氨合成催化剂。

2.根据权利要求1所述的炭负载钌基氨合成催化剂的制备方法，其特征在于，步骤(1)中，所述的炭材料先经过预处理，预处理具体条件为：将炭材料用去离子水洗涤，升温至80～140℃干燥，再置于氢气氛围中进行高温处理。

3.根据权利要求1所述的炭负载钌基氨合成催化剂的制备方法，其特征在于，步骤(1)中，所述的炭材料为椰壳活性炭、碳纳米管或高比表面积石墨。

4.根据权利要求1所述的炭负载钌基氨合成催化剂的制备方法，其特征在于，步骤(1)中，所述的金属硝酸盐为IA或IIA族金属硝酸盐。

5.根据权利要求1所述的炭负载钌基氨合成催化剂的制备方法，其特征在于，步骤(1)中，在惰性气氛下升温至600～850℃焙烧10～15min。

6.根据权利要求1所述的炭负载钌基氨合成催化剂的制备方法，其特征在于，步骤(2)中，所述的沉淀剂为体积浓度为5～20％的稀氨水溶液。

7.根据权利要求6所述的炭负载钌基氨合成催化剂的制备方法，其特征在于，以炭材料的质量计，所述的沉淀剂的体积用量为10～20mL/g，沉淀时间为6～14h。

8.根据权利要求1所述的炭负载钌基氨合成催化剂的制备方法，其特征在于，步骤(1)和步骤(2)中，所述浸渍的温度为20～50℃，浸渍时间为8～14h。

9.根据权利要求1所述的炭负载钌基氨合成催化剂的制备方法，其特征在于，所述的金属硝酸盐、三氯化钌与炭材料的质量比为4～30：5～10：100。

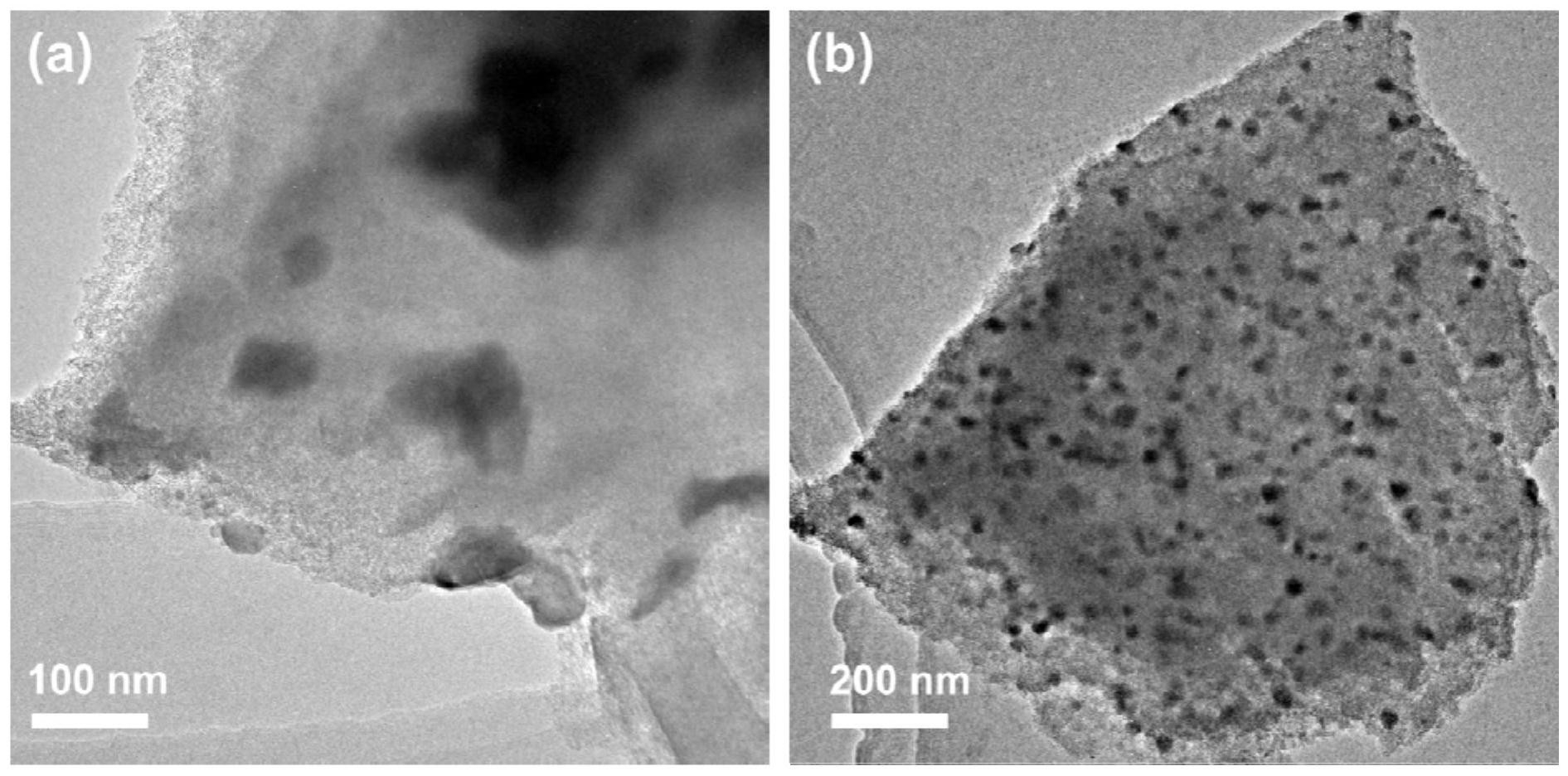

10.一种炭负载钌基氨合成催化剂，其特征在于，由权利要求1～9任一项所述的制备方法制得。
