专利号: 2019105950732
申请人: 三峡大学
专利类型:发明专利
专利状态:已下证
专利领域: 装订;图册;文件夹;特种印刷品
更新日期:2025-06-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

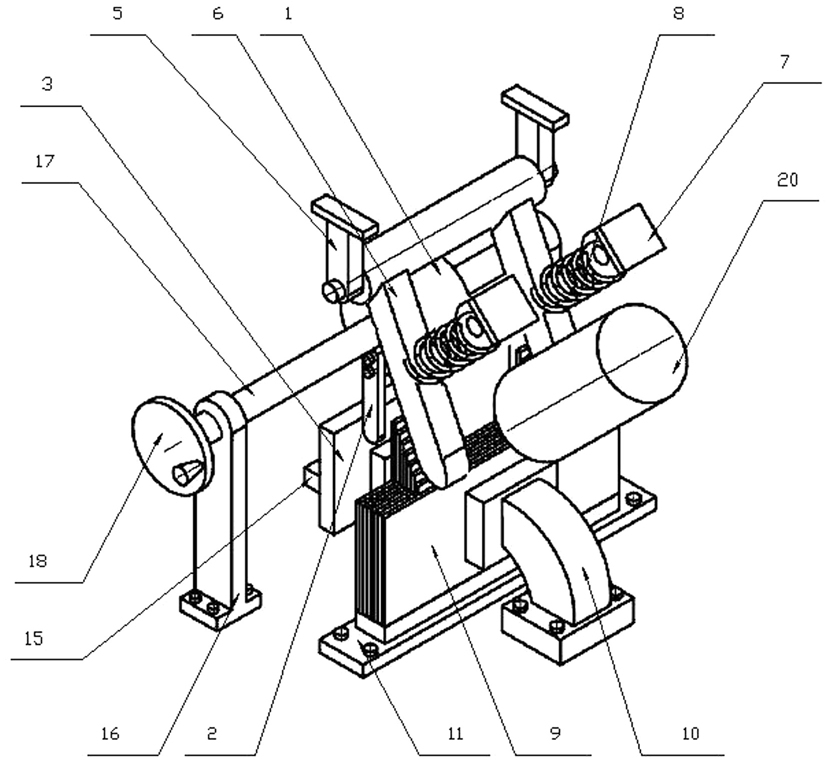

1.一种动态说明书,其特征在于:包括箱体(19),所述箱体(19)外设有摇把(18),所述箱体(19)内设有用于拨动胶片书(9)的仿真手指(6),所述摇把(18)与仿真手指(6)传动连接,所述箱体(19)上设有用于放大胶片书(9)内部图片的放大镜(20)。

2.根据权利要求1所述的一种动态说明书,其特征在于:所述箱体(19)内设有轴(17),所述轴(17)一端与摇把(18)连接,另一端上设有滚轮(1),所述滚轮(1)上设有连杆(4),所述箱体内部设有支架I(5)和支架II(7),所述仿真手指(6)一侧与连杆(4)连接,另一侧与支架II(7)上的弹簧I(8)连接,所述仿真手指(6)顶端连接在支架I(5)上,底端连接在胶片书(9)顶部的拨动片(901)上。

3.根据权利要求2所述的一种动态说明书,其特征在于:所述胶片书(9)底部设有胶片书底座(11),所述胶片书(9)一侧设有挡板(12),所述胶片书(9)另一侧设有支撑架(10);

所述滚轮(1)上设有拨杆(2),所述拨杆(2)下方设有拉杆(3),所述箱体(19)底部设有支架III(14),所述拉杆(3)穿过支架III(14)与挡板(12)连接,所述拉杆(3)靠近挡板(12)一端套设有弹簧II(13)。

4.根据权利要求3所述的一种动态说明书,其特征在于:所述拉杆(3)靠近箱体(19)一侧设有限位块(15),用于对拉杆(3)限位。

5.根据权利要求1所述的一种动态说明书,其特征在于:所述仿真手指(6)上设有人体手指纹路。

6.根据权利要求1-5任一项所述的一种动态说明书,其特征在于,操作时包括以下步骤:

1)工作人员将公共设施的使用动态图分解为多个图片并绘制在胶片书(9)上,将胶片书(9)固定在胶片书底座11上,并将其它零件安装好;

2)使用者用手握住摇把(18)转动,带动轴(17)及滚轮(1)开始旋转,滚轮(1)上的拨杆(2)拨动拉杆(3),并带动拉杆(3)向左侧移动,从而使拉杆(3)尾部的挡板(12)与胶片书(9)分离,胶片书(9)处于可拨动状态,滚轮(1)上的连杆(4)同时带动仿真手指(6)绕支架I (5)产生旋转运动,仿真手指(6)底端拨动胶片书(9)的拨动片(901),使得胶片书(9)中的图片形成动画的效果,并通过放大镜(20)显示给使用者观看;

3)使用者继续转动摇把(18),通过滚轮(1)和拨杆(2)带动拉杆(3)持续左移,直到碰到限位块(15),使用者无法继续转动摇把(18);

4)使用者松开摇把(18),弹簧I (8)反向拉动仿真手指(6),进而通过连杆(4)拉动滚轮(1)恢复到初始位置,弹簧II (13)推动拉杆(3)右移,通过拨杆(2)同样带动滚轮(1)恢复到初始位置,且弹簧II (13)将挡板(12)推回至胶片书(9)一侧,使胶片书(9)保持竖直状态。
