专利号: 2019105932433
申请人: 林子策
专利类型:发明专利
专利状态:已下证
专利领域: 锁;钥匙;门窗零件;保险箱
更新日期:2024-05-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

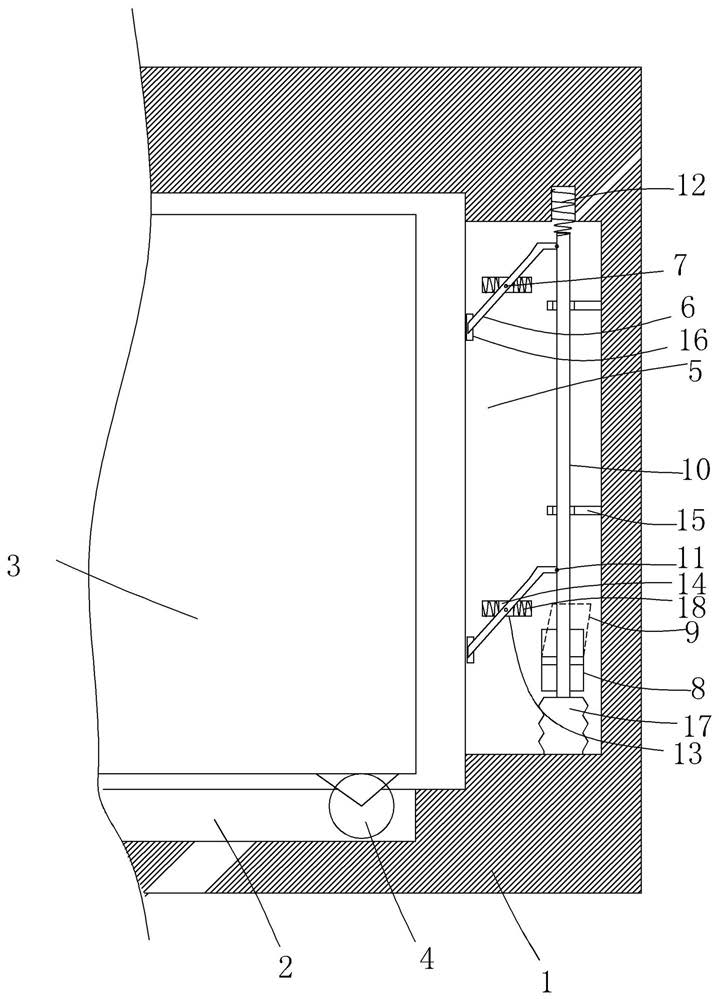

1.一种翘杆型家居推拉门,包括门框,设置在所述门框顶部和底部的滑槽,在所述门框内设置有门体,在所述门体的底壁两端设置有滑轮,其特征在于:在所述门框内设置有侧面开口的竖槽,所述门体的侧部在开合时贴压在竖槽处,在所述竖槽的顶部和底部均设置有推门抵杆,所述推门抵杆的中部通过旋转轴连接在所述竖槽内,在所述门框的底部设置有控制条槽,在所述控制条槽内设置有脚踏板,在所述竖槽内设置有竖支杆,所述脚踏板固定在所述竖支杆的底端,所述推门抵杆的内侧端通过销轴连接在所述竖支杆上,且在所述竖支杆的顶端与所述竖槽的顶壁之间固定有复位弹簧,所述竖支杆在复位弹簧的作用处于平稳时,所述推门抵杆的外侧端处于竖槽内,在践踏板向下移动时,所述竖支杆向下移动,使推门抵杆的外侧端向外推出从而将门体从门框处推离。

2.根据权利要求1所述的翘杆型家居推拉门,其特征在于:在所述竖槽的内壁上设置有横向微动槽,在所述横向微动槽内设置有微动滑块,所述旋转轴的端部处于所述微动滑块的正中心。

3.根据权利要求2所述的翘杆型家居推拉门,其特征在于:在所述竖槽的上部和中部均设置有导向箍环,所述竖支杆的上部和中部设置在所述导向箍环内。

4.根据权利要求3所述的翘杆型家居推拉门,其特征在于:在所述推门抵杆的外侧端包裹有防护橡胶层,在所述防护橡胶层的外侧面固定有防滑纹槽。

5.根据权利要求4所述的翘杆型家居推拉门,其特征在于:在所述竖支杆的底端与所述竖槽的底壁之间固定有橡胶弹簧。

6.根据权利要求5所述的翘杆型家居推拉门,其特征在于:在所述微动滑块与所述横向微动槽的两端均设置有缓冲弹簧。

7.根据权利要求6所述的翘杆型家居推拉门,其特征在于:所述竖支杆和推门抵杆均为铝材结构体。
