1.具有通式(I)所示结构的化合物：

其中，R1为直链的十二烷基，R2为直链的十二烷基。

2.根据权利要求1所述的化合物的制备方法，包括以下步骤：(1)提供3-(二氰基亚甲基)靛酮；

(2)提供4-{苯基[4-(4,4,5,5-四甲基-1,2,3-二氧硼烷-2-基)苯基]胺基}苯甲醛；

(3)将具有通式(III)所示结构的化合物和4-{苯基[4-(4,4,5,5-四甲基-1,2,3-二氧硼烷-2-基)苯基]胺基}苯甲醛溶解在有机溶剂中，加入碳酸钾水溶液，在惰性气体保护下加入四三苯基膦钯，反应30min后，升温至80℃回流24h；再冷却至室温，将反应液倒入水中，用二氯甲烷萃取，合并有机相，旋干有机溶剂，通过柱层析进行纯化，用体积比为3:1的二氯甲烷和石油醚混合物进行洗脱，得到具有通式(IV)所示结构的化合物；

(4)将具有通式(IV)所示结构的化合物和3-(二氰基亚甲基)靛酮溶解在有机溶剂中，在室温下反应6h，再将反应液倒入乙醇中，析出的固体用二氯甲烷溶解，通过柱层析纯化，用体积比为3:1的二氯甲烷和石油醚混合物洗脱，再用二氯甲烷和乙醇重结晶，得到具有通式(I)所示结构的化合物；

其中，R1为直链的十二烷基，R2为直链的十二烷基。

3.根据权利要求2所述的方法，其特征在于：步骤(3)所述的有机溶剂为体积比为1:5的无水乙醇和甲苯混合物。

4.根据权利要求3所述的方法，其特征在于：步骤(4)所述的有机溶剂为体积比为8:1的三氯甲烷和吡啶混合物。

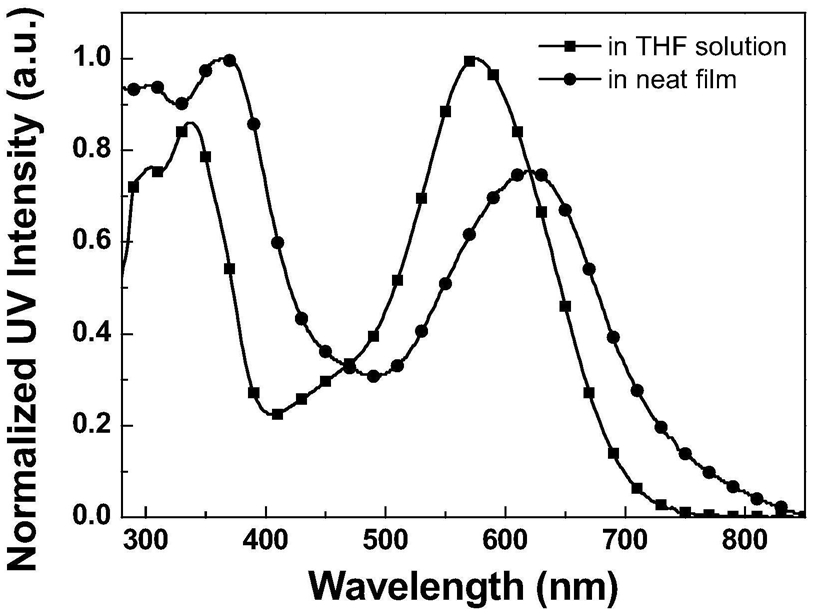

5.根据权利要求1所述的化合物在有机太阳能电池器件中的应用。

6.一种有机太阳能电池器件，包括：

(1)衬底；

(2)空穴传输层；

(3)权利要求1所述的化合物与富勒烯PC71BM的共混物层；

(4)电子传输层；

(5)阴极。

7.根据权利要求6所述的有机太阳能电池器件，其特征在于：衬底的材料为氧化铟锡(ITO)；空穴传输层的材料为氧化锌(ZnO)；电子传输层的材料为三氧化钼(MoO3)；阴极的材料为铝(Al)。
