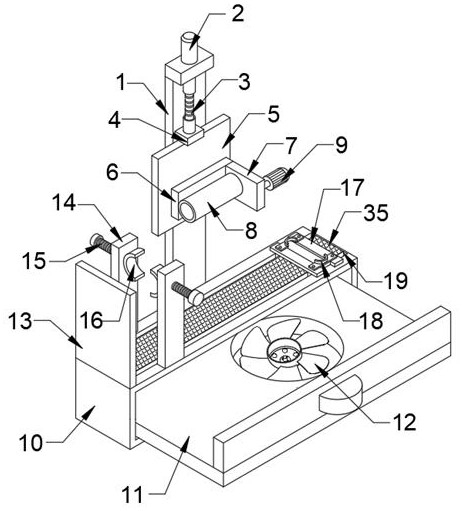

1.一种机械加工用铣床，包括L型支撑柱（1）和底座（10），其特征在于，所述L型支撑柱（1）固定安装在底座（10）的一侧，所述L型支撑柱（1）的顶部穿插连接有丝杆（3），所述丝杆（3）的顶端套设有旋钮（2），所述丝杆（3）的中部螺纹连接有连接座（4），所述连接座（4）的底端固定设有安装板（5），且所述安装板（5）与L型支撑柱（1）滑动连接，所述安装板（5）的一侧固定设有固定板（6），所述固定板（6）的一端固定设有传动箱（7），所述传动箱（7）的内部固定安装有传动结构，所述传动箱（7）的一侧固定安装有电机（9），所述固定板（6）的一侧固定设有保护套筒（8），所述底座（10）的一端设有立板（13），所述立板（13）的一侧通过电动伸缩杆（31）固定连接有推进头（32），所述底座（10）的顶端的两侧分别固定设有第一夹紧结构和第二夹紧结构，所述底座（10）的顶端开设有两条第一滑槽（19），两条所述第一滑槽（19）之间开设有若干个废屑孔（35），所述底座（10）的内部滑动连接有废屑收集板（11），所述废屑收集板（11）顶端的中部固定设有风机（12），且所述风机（12）的顶端铺设有防尘网，所述底座（10）的一侧固定设有开关面板；

所述传动结构包括两个皮带轮（20），两个所述皮带轮（20）之间通过皮带（21）传动连接，其中一个所述皮带轮（20）与电机（9）的输出轴固定连接，另一个所述皮带轮（20）的一侧固定连接有转轴（22），所述转轴（22）的一端固定设有铣刀安装套（23），所述铣刀安装套（23）的内部活动放置有铣刀（24），且所述转轴（22）和铣刀安装套（23）均位于保护套筒（8）的内部；

所述固定板（6）的一端通过中心轴（26）与安装板（5）转动连接，所述固定板（6）的另一端穿插连接有连杆（27），所述安装板（5）上开设有弧形槽（25），所述弧形槽（25）的外侧开设有多个螺栓孔（30），所述连杆（27）与弧形槽（25）活动连接，所述连杆（27）的一端固定设有限位块（28），所述限位块（28）的两侧均嵌设有螺栓（29），两个所述螺栓（29）均与对应的螺栓孔（30）固定连接；

所述L型支撑柱（1）正面的两侧均设有滑轨（34），所述安装板（5）背面的两侧均设有第二滑槽（33），两个所述第二滑槽（33）均与对应的滑轨（34）滑动连接；

所述第二夹紧结构包括口字型滑动座（17），所述口字型滑动座（17）与两个第一滑槽（19）滑动连接，所述口字型滑动座（17）顶端的两侧均设有第二弧形夹板（18），两个所述第二弧形夹板（18）均通过紧固螺钉与口字型滑动座（17）固定连接；

所述开关面板上分别固定设有电机控制按钮、风机控制按钮和电动伸缩杆控制按钮，所述电机（9）、风机（12）和电动伸缩杆（31）均通过对应的电机控制按钮、风机控制按钮和电动伸缩杆控制按钮与外接电源电性连接；

采用铣床进行加工时，包括如下工作步骤：

S1、将电机（9）、风机（12）和电动伸缩杆（31）均通过对应的电机控制按钮、风机控制按钮和电动伸缩杆控制按钮与外接电源电性连接，当铣床为立式铣床时，沿第一滑槽（19）移动口字型滑动座（17），使得口字型滑动座（17）位于铣刀（24）的正下方，移动两个第二弧形夹板（18），使得两个第二弧形夹板（18）之间的距离与被加工件的直径相同时，使用紧固螺钉固定住两个第二弧形夹板（18），通过按压电机控制按钮，电机（9）工作，电机（9）的输出轴带动其中一个皮带轮（20）转动，其中一个皮带轮（20）通过皮带（21）带动另一个皮带轮（20）转动，从而使转轴（22）转动，转轴（22）带动铣刀（24）转动，对被加工件进行加工；

S2、加工时，按压风机控制按钮，使风机（12）工作，风机（12）工作使得底座（10）的内部产生负压，帮助废屑从废屑孔（35）快速掉落在废屑收集板（11）上，方便后续的清理，立式铣床改变成卧式铣床时，松开安装板（5）背面的螺栓（29），通过调整连杆（27）在弧形槽（25）中的位置，使得固定板（6）带动传动箱（7）和保护套筒（8）运动，改变成卧式，将两个螺栓（29）固定在对应的螺栓孔（30）内部，固定住铣床形状；

S3、卧式铣床加工时，旋转两个螺柱（15），使得两个第一弧形夹板（16）之间的距离与被加工件的直径相同，将被加工件固定住，同理使电机（9）工作带动铣刀（24）转动，对被加工件进行加工，加工时通过按压电动伸缩杆控制按钮，使电动伸缩杆（31）工作，电动伸缩杆（31）伸长通过推进头（32）带动被加工件缓慢伸长，进行开槽工作；

所述第一夹紧结构包括两个立柱（14），两个所述立柱（14）均固定安装在底座（10）的顶端，两个所述立柱（14）的顶部均穿插连接有螺柱（15），两个所述螺柱（15）的一端均固定设有第一弧形夹板（16）；

所述推进头（32）的中心与两个第一弧形夹板（16）的中心在同一水平线上。
