专利号: 2019105776261
申请人: 沈炜
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

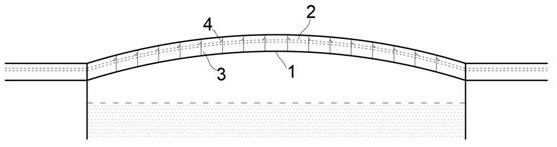

1.一种环保易排污桥梁,包括有桥体(1)、排污通道(2),所述排污通道(2)设置在桥面的两侧,所述排污通道(2)与桥体(1)两端地面处的排污渠连通;其特征在于:还包括有贯穿桥体(1)的直排管(3),在每个直排管(3)上旁接有排污管(4),各排污管(4)与所述排污通道(2)连通;在所述直排管(3)与排污管(4)的接合处设置有分流装置,所述分流装置包括有固定导轴(5)、套筒(6)和分流带(7);所述固定导轴(5)设置在直排管(3)和排污管(4)的管壁上,各固定导轴(5)之间相互平行,且存在固定导轴(5)与其他固定导轴(5)不共面;所述套筒(6)可旋转的套设在各固定导轴(5)上,所述分流带(7)套设在所述套筒(6)的外部;所述分流带(7)包括有贯穿导流孔;所述分流带(7)包括有分流面(71)、排污面(72),分流面(71)的一端位于直排管(3)中,另一端延伸至排污管(4)中,分流面(71)位于直排管(3)的一端的水平高度高于位于排污管(4)一端的水平高度;所述排污面(72)的两端均位于排污管(4)中。

2.根据权利要求1所述的环保易排污桥梁,其特征在于:所述分流装置还包括有具有网孔的清理弹片(8),所述清理弹片(8)平行的设置在所述排污面(72)的背部,清理弹片(8)的边缘固定在排污管(4)的管壁;在所述直排管(3)内、分流装置的下方设置有弹性的冲击网板(9),冲击网板(9)的边缘固定在直排管(3)的管壁;所述冲击网板(9)与清理弹片(8)之间通过连杆(91)连接。

3.根据权利要求1或2所述的环保易排污桥梁,其特征在于:在直排管(3)的管壁及分流装置之间设置有导流板(31),所述导流板(31)与所述分流面(71)平行;导流板(31)固定在直排管(3)的管壁上,导流板(31)从直排管(3)的管壁延伸至分流面(71)位于直排管(3)中的一端的上方。

4.根据权利要求3所述的环保易排污桥梁,其特征在于:所述排污管(4)与直排管(3)之间的夹角45°,分流面(71)与直排管(3)之间的夹角为60°。
