1.一种碳泡沫基相变复合材料的制备方法，其特征在于，所述方法包括如下步骤：(1)碳源材料在200～300℃下保温进行预氧化，然后碳化，得到碳泡沫基体；

(2)将步骤(1)所得的碳泡沫基体加入到熔融的相变材料中，真空吸附得到碳泡沫基相变复合材料，所述碳泡沫基相变复合材料中相变材料的质量分数不超过84％；

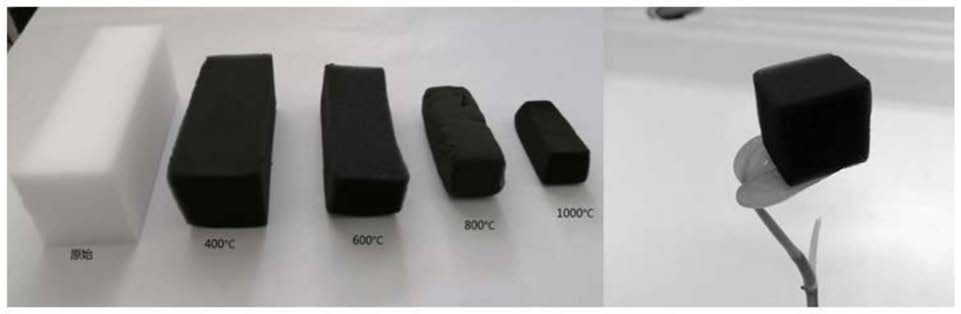

其中，所述步骤(1)中碳化的工艺为：400℃下保温时间0.5h～2h，升温速率3～7℃/min；

所述步骤(1)中碳源材料包括三聚氰胺泡沫、聚氨酯泡沫中任意一种。

2.根据权利要求1所述的方法，其特征在于，所述步骤(1)中预氧化的温度为260～300℃。

3.根据权利要求1或2所述的方法，其特征在于，所述步骤(1)中预氧化的时间为1～4h。

4.根据权利要求1或2任一所述的方法，其特征在于，所述步骤(2)中相变材料是固-液类相变材料。

5.根据权利要求3所述的方法，其特征在于，所述步骤(2)中相变材料是固-液类相变材料。

6.根据权利要求1、2或5任一所述的方法，其特征在于，所述相变材料包括脂肪族长链烷烃、大豆蜡、脂肪酸及其低共熔物、脂肪酸酯、聚乙二醇、多元醇或石蜡中的一种或多种。

7.根据权利要求3所述的方法，其特征在于，所述相变材料包括脂肪族长链烷烃、大豆蜡、脂肪酸及其低共熔物、脂肪酸酯、聚乙二醇、多元醇或石蜡中的一种或多种。

8.权利要求1-7任一所述方法制备的碳泡沫基相变复合材料。

9.权利要求8所述的碳泡沫基相变复合材料在热能存储与释放领域中的应用。

10.权利要求8所述的碳泡沫基相变复合材料在保温隔热领域、红外隐身或示假领域中的应用。
