1.一种钼酸钒钠纳米纤维，其特征在于，所述钼酸钒钠纳米纤维由钠盐、钼盐、钒盐、柠檬酸和聚乙烯吡咯烷酮PVP组成的前驱体溶液，通过静电纺丝制备而得；其中钠元素、钼元素和钒元素的摩尔比为1:1:1；

所述钼酸钒钠纳米纤维是由钼酸钒钠颗粒拼接而成，直径为50-500nm，钼酸钒钠颗粒的尺寸为10-500nm。

2.根据权利要求1所述的钼酸钒钠纳米纤维，其特征在于，钠盐为硝酸钠、氯化钠、乙酸钠或硫酸钠。

3.根据权利要求1所述的钼酸钒钠纳米纤维，其特征在于，钼盐为钼酸铵、钼酸钠、氯化钼或硝酸钼。

4.根据权利要求1所述的钼酸钒钠纳米纤维，其特征在于，钒盐为偏钒酸铵或偏钒酸钠。

5.根据权利要求1所述的钼酸钒钠纳米纤维，其特征在于，聚乙烯吡咯烷酮PVP为K30、K90或K130。

6.权利要求1～5任意一项所述的钼酸钒钠纳米纤维的制备方法，其特征在于，包括以下步骤：

1)称取钠盐、钼盐和钒盐，加入去离子水中，再加入柠檬酸，形成蓝色溶液；

2)称取聚乙烯吡咯烷酮PVP加入到乙醇中，制备PVP溶液；

3)将蓝色溶液和PVP溶液以体积比为(1-10)：(1-50)混合，搅拌6-48h，形成电纺溶液；

4)将电纺溶液进行静电纺丝，得到纳米纤维；

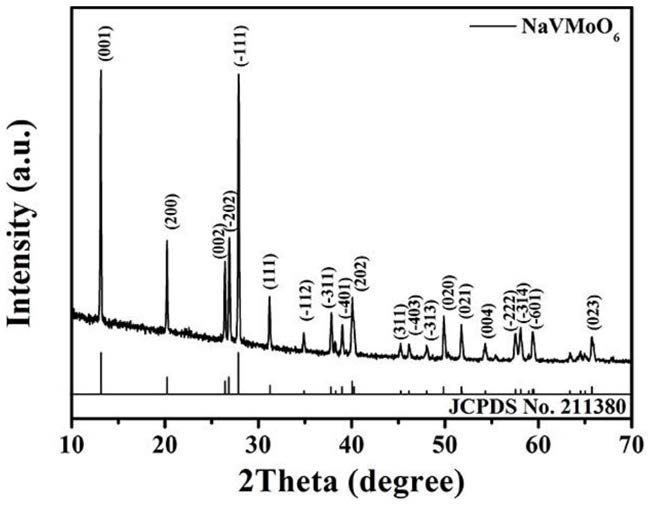

5)将纳米纤维经过400-800℃煅烧，最终得到钼酸钒钠纳米纤维。

7.根据权利要求6所述的钼酸钒钠纳米纤维的制备方法，其特征在于，钠盐、钼盐和钒盐的总体质量与柠檬酸的质量比为1:(1-10)。

8.根据权利要求6所述的钼酸钒钠纳米纤维的制备方法，其特征在于，PVP溶液的浓度为10-30wt％。

9.根据权利要求6所述的钼酸钒钠纳米纤维的制备方法，其特征在于，在步骤1)中加入柠檬酸的同时还加入了盐酸。

10.根据权利要求6所述的钼酸钒钠纳米纤维的制备方法，其特征在于，静电纺丝的条件为：采用铝箔接收，电压为10-20kV，注射泵推进速度为0.5-2mL/h，接收距离为10-30cm，温度为20-35℃，湿度为20-40％；

煅烧的条件为：升温速率为1-5℃/min，保温温度为400-600℃，保温时间为2-6h。
