专利号: 2019105637574
申请人: 安徽匠桥科技服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2025-02-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

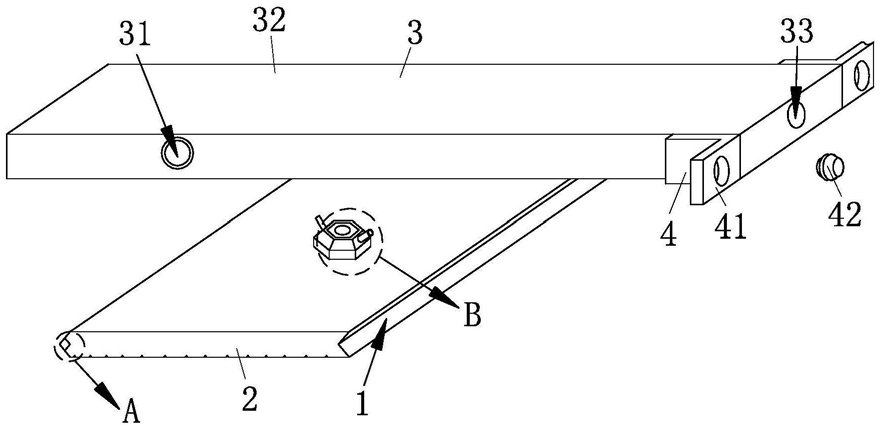

1.一种室外竹木集成地板,其特征在于:包括限位槽(1)、多个地板本体(2)、安装结构(3)、固定结构(4)、密封条(5)、防滑槽(6)、限位结构(7)和过滤结构(9);所述地板本体(2)的两端分别对称设有所述限位槽(1)与所述密封条(5),用于对所述地板本体(2)密封和泄压的所述密封条(5)与所述地板本体(2)卡合,相邻的两个所述地板本体(2)之间抵触,相邻的两个所述地板本体(2)上相邻端的所述限位槽(1)与所述密封条(5)卡合;所述地板本体(2)上设有多个用于固定所述地板本体(2)与所述安装结构(3)的所述限位结构(7),所述限位结构(7)与所述安装结构(3)之间通过螺栓连接,所述安装结构(3)与所述地板本体(2)之间抵触;所述地板本体(2)上线性分布有多个所述防滑槽(6),所述限位结构(7)上设有用于过滤泥沙的所述过滤结构(9)。

2.根据权利要求1所述的一种室外竹木集成地板,其特征在于:所述防滑槽(6)为三棱柱结构,且所述防滑槽(6)的宽度小于1mm,相邻的两个所述防滑槽(6)之间的距离大于5mm。

3.根据权利要求1所述的一种室外竹木集成地板,其特征在于:所述限位槽(1)为三棱柱结构,所述密封条(5)的截面为菱形结构。

4.根据权利要求1所述的一种室外竹木集成地板,其特征在于:所述安装结构(3)包括排水孔(31)、安装杆(32)和排水通道(33),所述地板本体(2)与矩形结构的所述安装杆(32)抵触,所述安装杆(32)的内部设有圆柱体结构的所述排水通道(33),所述排水孔(31)贯穿于所述安装杆(32)与所述排水通道(33)导通。

5.根据权利要求4所述的一种室外竹木集成地板,其特征在于:所述固定结构(4)包括固定块(41)和密封塞(42),所述安装杆(32)的端部的两侧对称设有L形的所述固定块(41),相邻的两个所述安装杆(32)之间设有用于对所述排水通道(33)进行封堵的直径从两端至中间逐渐增大的圆柱体结构的所述密封塞(42)。

6.根据权利要求4所述的一种室外竹木集成地板,其特征在于:所述限位结构(7)包括密封圈(71)、限位柱(72)、两根限位杆(73)、滑块(74)、限位套(75)、卡套(76)和复位弹簧(77),靠近所述安装杆(32)的一端截面为正六边形的所述限位柱(72)通过螺栓固定于所述安装杆(32),所述限位柱(72)靠近所述地板本体(2)的一端为带有存储空腔的圆柱体结构,所述限位柱(72)靠近所述安装杆(32)的一端为正六棱台结构,所述限位柱(72)于所述地板本体(2)抵触,所述限位柱(72)上设有两个截面为菱形的所述密封圈(71),一个所述密封圈(71)与所述安装杆(32)抵触,另外一个所述密封圈(71)与所述地板本体(2)抵触,所述限位柱(72)的顶端设有所述限位套(75),所述限位套(75)与所述地板本体(2)之间滑动连接,所述限位套(75)的顶端抵触有圆环形的所述卡套(76),所述卡套(76)与所述地板本体(2)卡合,所述限位套(75)与所述卡套(76)之间转动连接,所述限位柱(72)的底端设有两根所述滑块(74),所述滑块(74)与所述限位杆(73)之间滑动连接,所述滑块(74)与所述限位杆(73)之间设有所述复位弹簧(77),所述限位柱(72)贯穿连接于所述限位柱(72)与所述安装杆(32),所述限位柱(72)的底端对称设有两个截面为椭圆形的所述限位杆(73),所述限位杆(73)的直径从所述限位柱(72)至所述安装杆(32)逐渐减小,两根所述限位杆(73)为“八”字形结构。

7.根据权利要求6所述的一种室外竹木集成地板,其特征在于:所述过滤结构(9)包括清理杆(91)、导向轴(92)、多根支撑杆(93)、驱动条(94)、导流孔(95)和过滤网(96),所述导流孔(95)贯穿于所述限位杆(73),所述限位套(75)上设有多根长度不同的等距分布的所述支撑杆(93),所述支撑杆(93)的底端焊接有所述过滤网(96),所述限位柱(72)的内部固定有所述导向轴(92),所述导向轴(92)与所述清理杆(91)之间转动连接,所述限位套(75)上的所述驱动条(94)与V形结构的所述清理杆(91)抵触。
