专利号: 2019105632782
申请人: 卢美华
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-03-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

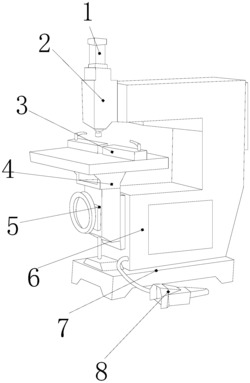

1.一种基于木材榫接的键槽展刀冲转的快速加工铣床,其结构包括:轴动电机(1)、铣刀切变机架(2)、夹扣载物台(3)、凹型托架座(4)、轮盘升降柱(5)、握臂支架块(6)、基座板(7)、配电插头(8),其特征在于:

所述铣刀切变机架(2)嵌套于轴动电机(1)的底部下,所述铣刀切变机架(2)紧贴于握臂支架块(6)的左上角,所述握臂支架块(6)焊接在基座板(7)的顶面上,所述配电插头(8)与握臂支架块(6)内部的电板电连接,所述凹型托架座(4)焊接在轮盘升降柱(5)的顶部上,所述轮盘升降柱(5)通过齿轮与握臂支架块(6)机械连接,所述夹扣载物台(3)紧贴于凹型托架座(4)的顶部上;

所述铣刀切变机架(2)设有展变刀架体(2A)、双环轴承座(2B)、轮帽轴杆(2C)、斜拉吊杆(2D)、机架方筒槽(2E)、吸盘吊架(2F)、斜对位网架(2G)、卡扣滑嵌块(2H);

所述轮帽轴杆(2C)通过双环轴承座(2B)与展变刀架体(2A)机械连接,所述展变刀架体(2A)嵌套于双环轴承座(2B)的底部下,所述卡扣滑嵌块(2H)设有两个并且分别紧贴于机架方筒槽(2E)的左右两侧,所述机架方筒槽(2E)与斜对位网架(2G)相配合,所述斜对位网架(2G)通过斜拉吊杆(2D)与轮帽轴杆(2C)机械连接,所述吸盘吊架(2F)与斜拉吊杆(2D)相配合,所述机架方筒槽(2E)嵌套于轴动电机(1)的底部下;

所述展变刀架体(2A)由顶轴方框槽(2A1)、两极磁阀芯(2A2)、圆瓣刨刀片(2A3)、翼展长刀板(2A4)、方槽座(2A5)组成,所述两极磁阀芯(2A2)插嵌在顶轴方框槽(2A1)的内部,所述圆瓣刨刀片(2A3)与翼展长刀板(2A4)均设有两个以上并且两极磁阀芯(2A2)围绕的圆心插嵌在一起,所述顶轴方框槽(2A1)安装于方槽座(2A5)的内部。

2.根据权利要求1所述的一种基于木材榫接的键槽展刀冲转的快速加工铣床,其特征在于:所述两极磁阀芯(2A2)由磁铁块(2A21)、磁力筒(2A22)、轴心阀筒(2A23)、蛇形连通管(2A24)组成,所述磁铁块(2A21)安设在磁力筒(2A22)的内部,所述磁力筒(2A22)设有两个并且分别插嵌在轴心阀筒(2A23)的左右两侧,所述蛇形连通管(2A24)安装于轴心阀筒(2A23)的内部。

3.根据权利要求1所述的一种基于木材榫接的键槽展刀冲转的快速加工铣床,其特征在于:所述圆瓣刨刀片(2A3)由半环刀片(2A31)、内衬半球罩(2A32)、圆瓣顶罩(2A33)、弹簧丝(2A34)、工字活塞杆(2A35)组成,所述半环刀片(2A31)紧贴于圆瓣顶罩(2A33)的右侧,所述内衬半球罩(2A32)与圆瓣顶罩(2A33)嵌套成一体,所述弹簧丝(2A34)插嵌在工字活塞杆(2A35)的内部,所述工字活塞杆(2A35)通过弹簧丝(2A34)与内衬半球罩(2A32)机械连接。

4.根据权利要求1所述的一种基于木材榫接的键槽展刀冲转的快速加工铣床,其特征在于:所述翼展长刀板(2A4)由滚轴杆(2A41)、翅片卡板(2A42)、刨剃齿纹块(2A43)、翼展长板(2A44)、长弧刀片(2A45)组成,所述翅片卡板(2A42)插嵌在滚轴杆(2A41)的左上角,所述长弧刀片(2A45)紧贴于翼展长板(2A44)的底部下,所述滚轴杆(2A41)插嵌在翼展长板(2A44)右端的后侧,所述刨剃齿纹块(2A43)水平焊接在翼展长板(2A44)顶部的后侧;

所述斜对位网架(2G)由滑条块(2G1)、网架线管(2G2)组成,所述滑条块(2G1)设有两个并且分别嵌套于网架线管(2G2)的左右两侧,所述网架线管(2G2)设有两个以上并且均竖直并排在一个面上。

5.根据权利要求4所述的一种基于木材榫接的键槽展刀冲转的快速加工铣床,其特征在于:所述网架线管(2G2)由线管内槽(2G21)、隔槽夹块环(2G22)、滚子轴承环(2G23)、薄凸垫块(2G24)组成,所述薄凸垫块(2G24)设有两个以上倾斜并排成两条直线且紧贴于线管内槽(2G21)内部的上下两侧,所述滚子轴承环(2G23)与薄凸垫块(2G24)相配合,所述隔槽夹块环(2G22)与滚子轴承环(2G23)活动连接。

6.根据权利要求2所述的一种基于木材榫接的键槽展刀冲转的快速加工铣床,其特征在于:所述蛇形连通管(2A24)为上侧左凸弧下侧右凸弧的磁芯片弯管结构。

7.根据权利要求3所述的一种基于木材榫接的键槽展刀冲转的快速加工铣床,其特征在于:所述内衬半球罩(2A32)为左窄右宽甬道焊接左侧的半球罩壳结构。
