专利号: 2019105451861
申请人: 诸暨市火鸟工业设计工作室
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

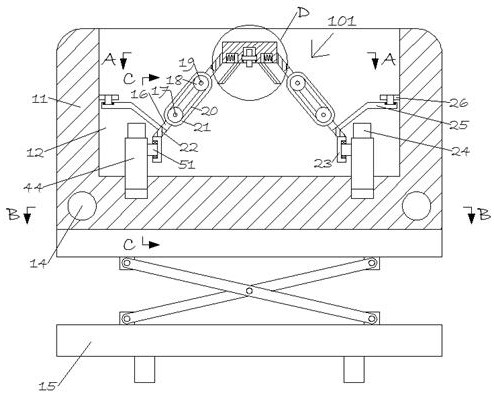

1.一种反季节农业种植温室大棚外屋顶自动清洗器,包括移动升降台以及固定安装在所述移动升降台顶面的固定台,其特征在于:所述移动升降台用于带动所述固定台进行升降和移动,所述固定台前侧设有大棚,所述固定台内设有固定腔,所述固定腔内放置有可以对所述大棚顶面进行清洗的清洗机构,所述清洗机构包括动力箱,所述动力箱上左右对称固定安装中间板,所述中间板内设有清洗腔,所述清洗腔内设有两个滚筒,两个所述滚筒之间传动安装皮带,所述皮带外表面安装可拆卸的第一清洗棉,所述第一清洗棉上可吸附清洁液,所述动力箱内设有传动机构,所述传动机构带动所述滚筒转动,使得皮带转动,第一清洗棉可以对所述大棚顶面进行清洗;

所述清洗机构内还设有带动所述清洗机构移动的移动机构,所述固定台内设有可以在所述移动升降台左右移动的过程中限制所述清洗机构移动的限制机构。

2.根据权利要求1所述的一种反季节农业种植温室大棚外屋顶自动清洗器,其特征在于:所述清洗机构还由弹簧腔、移动板、第一弹簧和第二清洗棉组成;

所述弹簧腔左右对称设置在所述动力箱底面内,所述弹簧腔内滑动安装所述移动板,所述移动板与所述弹簧腔之间固定安装所述第一弹簧,所述移动板上固定安装所述第二清洗棉。

3.根据权利要求1所述的一种反季节农业种植温室大棚外屋顶自动清洗器,其特征在于:所述传动机构由动力腔、第一电机、动力杆、第一齿轮、清洗杆、转动杆、第二齿轮和第一链条组成;

所述动力腔设置在所述动力箱内,所述动力腔左右延伸入所述中间板内,所述动力腔后侧内壁内固定安装所述第一电机,所述第一电机向前的输出轴的前侧面固定安装所述动力杆,所述动力杆上前后对称固定安装所述第一齿轮,所述清洗腔前后内壁之间转动安装所述清洗杆,所述清洗腔前侧内壁内转动安装贯穿所述动力腔前侧内壁的所述转动杆,所述转动杆上后侧面固定安装所述第二齿轮,所述第二齿轮与所述第一齿轮之间传动安装所述第一链条,所述滚筒固定安装在所述清洗杆和所述转动杆上。

4.根据权利要求1所述的一种反季节农业种植温室大棚外屋顶自动清洗器,其特征在于:所述移动机构由固定块、传动杆、轮子、辅助块、辅助腔、第二电机、移动杆、第三齿轮、第四齿轮和第二链条组成;

所述固定块固定安装在所述中间板底面,所述固定块上转动安装所述传动杆,所述传动杆上固定安装所述轮子,所述固定块后侧面固定安装所述辅助块,所述辅助块内设有开口向前的所述辅助腔,所述辅助腔的一侧内壁内固定安装所述第二电机,所述第二电机的输出轴上固定安装所述移动杆,所述移动杆上固定安装所述第三齿轮,后侧的所述传动杆上固定安装所述第四齿轮,所述第四齿轮与所述第三齿轮之间传动安装所述第二链条。

5.根据权利要求1所述的一种反季节农业种植温室大棚外屋顶自动清洗器,其特征在于:所述限制机构由插入孔、推动块、第二弹簧、滑动腔、滑动板、拉动腔、挡板腔、档杆、连接板、第五齿轮、第三链条和固定杆组成;

所述插入孔左右对称设置在所述固定台内,所述插入孔内滑动安装所述推动块,所述推动块后侧面与所述插入孔后侧内壁之间固定安装所述第二弹簧,所述插入孔一侧连通设有所述滑动腔,所述滑动腔内滑动安装所述滑动板,所述滑动板与所述推动块固定连接,所述滑动腔一侧连通设有所述拉动腔,所述滑动板延伸入所述拉动腔内,所述拉动腔一侧设有所述挡板腔,所述挡板腔与所述拉动腔之间转动安装所述档杆,所述扭簧与所述扭簧腔的一侧内壁固定安装,所述档杆上位于所述挡板腔内固定安装所述连接板,所述档杆上位于所述拉动腔内固定安装所述第五齿轮,所述第五齿轮与所述滑动板之间固定安装所述第三链条,所述大棚前侧面左右对称固定安装所述固定杆。

6.根据权利要求1所述的一种反季节农业种植温室大棚外屋顶自动清洗器,其特征在于:所述挡板腔一侧设有扭簧腔,所述档杆延伸入所述扭簧腔内,所述档杆上位于所述扭簧腔内固定安装扭簧,所述扭簧为所述推动块向前移动提供回复力。

7.根据权利要求1所述的一种反季节农业种植温室大棚外屋顶自动清洗器,其特征在于:所述动力箱内位于左右两侧的所述弹簧腔之间转动安装支撑轮,所述支撑轮可以在大棚顶面滚动,用于支撑整个装置。

8.根据权利要求1所述的一种反季节农业种植温室大棚外屋顶自动清洗器,其特征在于:所述中间板上固定安装定位板,所述定位板顶面转动安装定位轮,所述定位轮与所述固定腔左右内壁贴合,所述定位轮保证了所述清洗机构移动方向的正确性,使得所述清洗机构能准确的移动到所述大棚顶面上。
